球磨机的工作原理和结构特点

作者:红星机器 发布时间:2010/04/04 00:00:00 更新时间:2020/06/11 17:31:16

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

球磨机简介

球磨机是物料被破碎之后再进行粉碎的关键设备,该设备是红星机器引进行业成熟技术,结合公司其它磨机生产技术与经验,开发研制的新一代产品,广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨两种方式粉磨,本文对这款球磨机工作原理和结构特点做详细介绍。

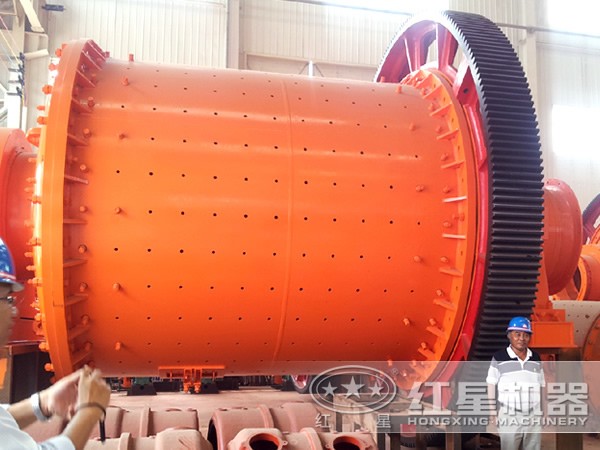

球磨机

红星球磨机价格咨询热线:0371-67772626

球磨机的工作原理

球磨机主要由圆柱形筒体、端盖、轴承和传动大齿圈等部件组成,筒体内装入直径为25-150mm的钢球或钢棒,称为磨介,其装入量为整个筒体有较容积的25%-50%。筒体两端有端盖,端盖利用螺钉与筒体端部法兰相连接,端盖的中部有孔,称为中空轴颈,中空轴颈支承在轴承上,筒体可以转动,球磨机筒体上还固定有大齿轮圈。在驱动系统中,电动机通过连轴器、减速器和小齿轮带动大齿轮圈和筒体,缓缓转动。当筒体转动时,磨介随筒壁上升至一定高度,然后呈抛物线落下或泄落而下.由于端盖上有中空轴颈,物料从左方的中空轴颈给入筒体,并逐渐向右方扩散移动,当物料自左向右的移动过程中,旋转筒体将钢球带至一定高度而落下将物料击碎,而一部分钢球在筒体成泄落状态对物料有研磨作用,整个移动过程也是物料的粉碎过程。

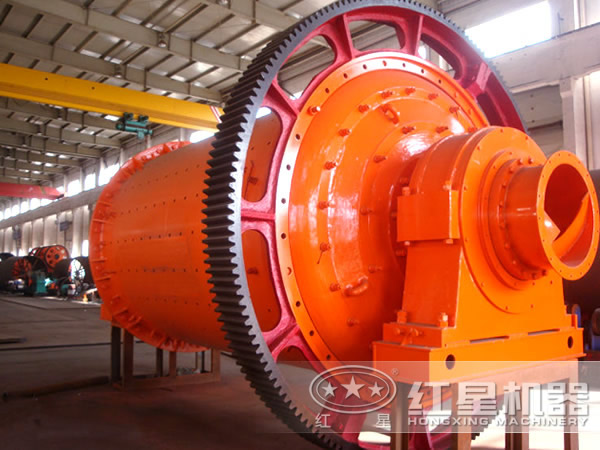

球磨机的工作原理

一种球磨机在右端(排料端)安设有格子板,球磨机格子板由若干块扇形箅孔宽度为7-20mm,一般以7-8mm为宜,物料可以通过箅孔进入格子板与端盖之间的空间内,然后由举板,将物料向上提升,物料延着举板滑落经过锥形块而向右至中空轴颈,再由中空轴颈排出机外。

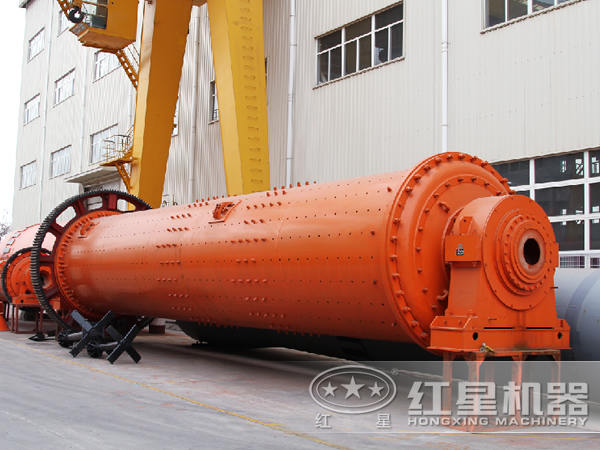

球磨机

另一种方式是风力排料球磨机采用排料,物料从给料口进入球磨机,随着磨机回转,磨机内磨介(钢球)对物料进行冲击与研磨,物料从磨机的左端(进口)逐渐向右端移动,在移动过程也即物料的破碎、粉磨过程。在球磨机的出口端与风管相连,在管路系统中串接着球磨机、选粉机、选风分离器、除尘器及风机的进口。当球磨机风力系统开车时,球磨机体内也处于低负压操作。当磨细的物料随着磨机的转动成松散状,并随着风力从出料口进入管道系统,由选粉器将粗颗粒分离后再送入球磨机进口,细粉由分离器分离回收,气体由风机排入大气。

球磨机结构特点

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成,中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性,本机运转平稳,工作可靠。

球磨机

球磨机价格

球磨机的价格根据不同的设备型号价格不一,从几千块到几万甚至几十万元高低不等;再加上市面上生产球磨机的厂家较多,不同的厂家生产球磨机所需要的原材料成本以及人工、技术等成本高低不一,就会造成球磨机的价格不一样;

而有些球磨机厂家是进口厂家,则会更加贵,因为进口厂家需要更多的费用:进口报关、报检费以及运输等各种费用;而本地的一些直销商厂家,不需要其他费用,生产出来的设备直接交给客户,没有中间商赚取差价,可得到更加划算的、性价比较高的球磨机设备;点击在线免费咨询,即可了解更多更准确的报价详情。


红星机器这款球磨机是在结合国内外各个球磨机厂家的球磨技术优势研制而成的,因而无论是结构还是性能都具有市场上同规格的球磨机无法比拟的优势,是国内外消费者选购球磨机设备的合适之选,欢迎广大新老客户随时莅临我厂参观选购。

河南郑州球磨机价格咨询电话:0371-67772626。

河南郑州球磨机总部地址:中国河南省郑州市高新区檀香路8号。
