反击式破碎机的工作原理和构造

作者:红星机器 发布时间:2010/04/17 00:00:00 更新时间:2020/06/20 14:45:28

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

反击式破碎机简介

反击式破碎机是目前市场上应用最广泛的破碎设备,该设备主要是用于破碎后物料的中级破碎作业,对物料的破碎针对性非常的强,广泛应用在建材、矿山、冶金、化工、水利、水电、公路、铁路等领域,深受广大用户的青睐,本文对这款设备的工作原理和构造做简要介绍。

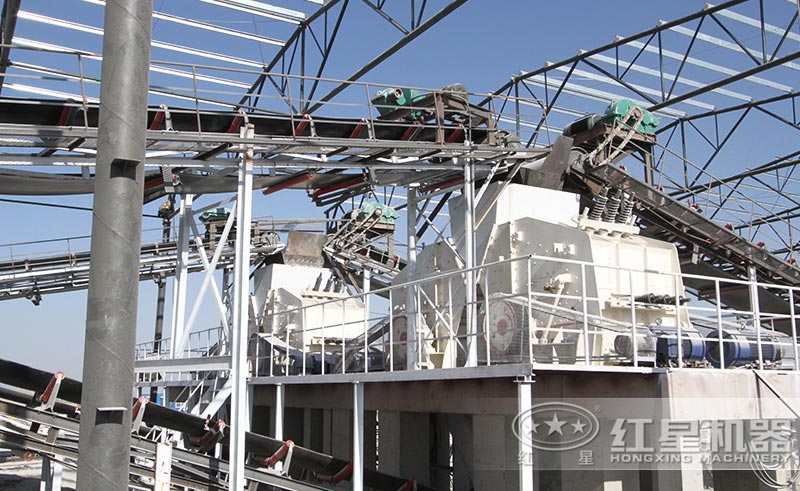

反击式破碎机厂区图

反击式破碎机厂区图

反击式破碎机工作原理

首先由反击式破碎机电动机通过三角胶带驱动转子作旋转运动。这时,转子上的板锤在离心力作用下呈放射状态。当物料由入料口进入板锤旋转的范围内后,便受到高速运转板锤冲击,并沿着板锤旋转的切线方向抛向反击板进行撞击。然后,又从反击板返回到板锤旋转空间,进入第二反击板的冲击区。物料受到板锤,反击板的反复冲击和在破碎腔内的撞击便不断地沿着本身的节理节面产生裂缝,内部组织受到破坏,松解而碎裂。小于破碎要求的颗粒,便顺着板锤与反击板间隙排出机外,即成为破碎后的产品。

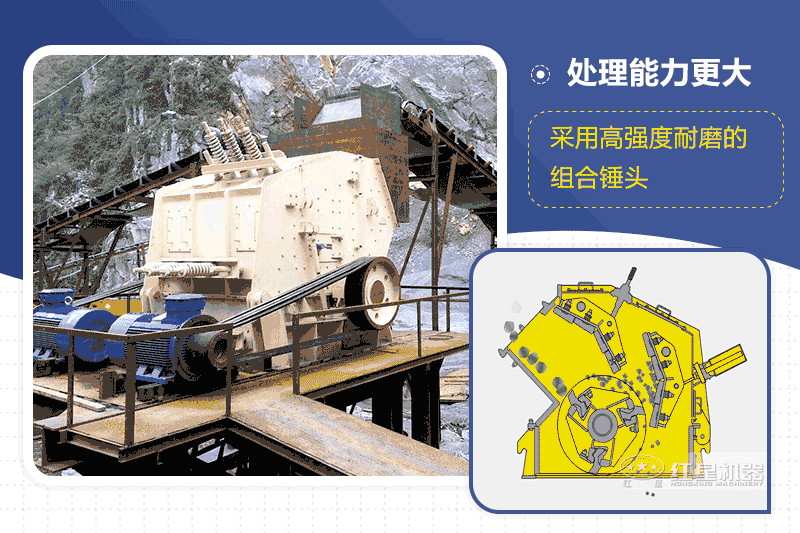

反击式破碎机原理图

反击式破碎机原理图

反击式破碎机结构

反击式破碎机转子1通过键与轴2装配在一起。在轴的两端装有滚动轴承,藉以支承转子。板锤3由销轴铰接在转子的耳座上。反击板4通过销轴支挂在机体上部。机体下部与特制螺杆相连接,并通过弹簧5的螺母调整转子板锤与反击板之间的间隙。反击板的工作面装有反击护板6。当护板磨损或损坏时,可以及时进行更换。第二反击板7,同样用销轴铰接于转子的侧上方。弹簧装置8和护板9的连接方法与反击板相同。

反击式破碎机结构原理图

反击式破碎机结构原理图

反击式破碎机价格

反击式破碎机价格根据不同的设备型号价格不一,不同的型号,产量、参数等都是不一样的,再加上市面上厂家众多,不同的厂家生产反击式破碎机采用的原材料以及技术工艺等都是不一样的,价格也会有所差异。根据调查显示,一般反击式破碎机价格为6万起。

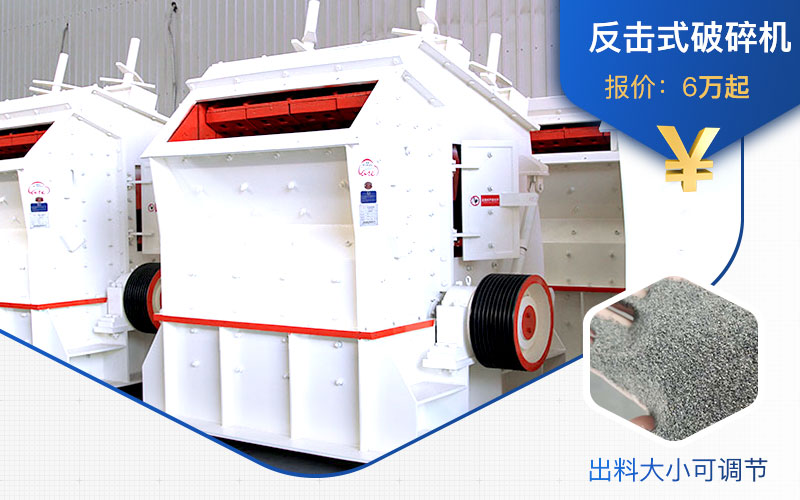

反击式破碎机价格

反击式破碎机价格

大型德版反击破

大型德版反击破,时处理量可达500~670吨。如下图,该型号重量大产量大,是我公司的改进型产品。

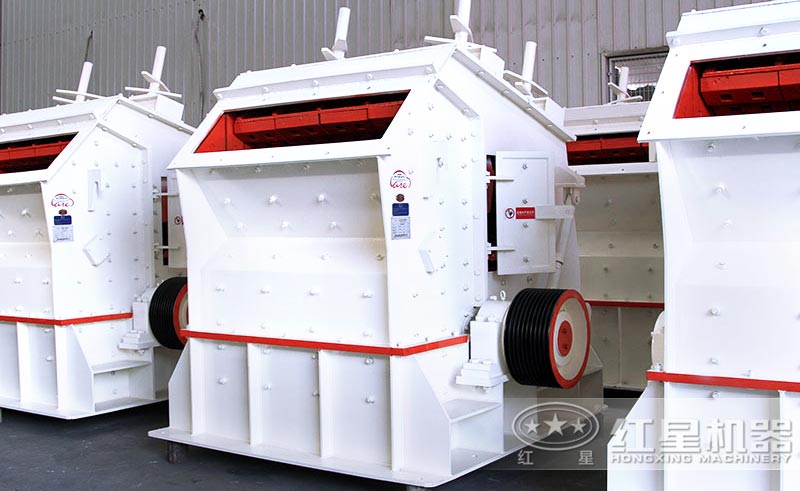

反击式破碎机现场图

反击式破碎机现场图

反击式破碎机工作原理和结构基本就如上所述,如您需要了解更多反击式破碎机参数和报价等问题,可点击在线免费咨询或光临红星机器厂家实地考察,总部地址:中国郑州高新技术产业开发区檀香路8号。
