颚式破碎机的动鄂结构分析

作者:红星机器 发布时间:2012/04/11 08:46:11 更新时间:2020/11/28 09:06:29

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

鄂式破碎机在工作过程中,动颚承受很大的冲击载荷。因此,要求它有足够的强度和刚度。它又是破碎机中除机架外,重要的零件,结构也较复杂。动颚的运动特性又是决定破碎机性能好坏的关键。所以,动颚结构设计是十分重要的,现详述如下。

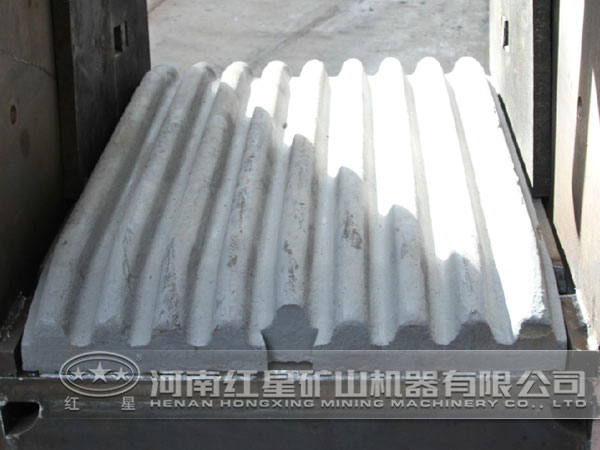

颚式破碎机动鄂

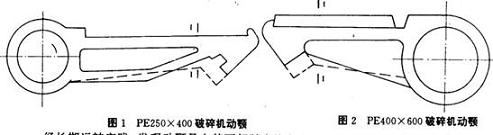

据统计国内大约有1OO余家生产颚式破碎机的厂家,其中多数属中小型企业,有些还是采用50年代从苏联引进的技术生产破碎机。有的破碎机动颚结构不尽合理,使动颚沉重而强度又较低,从而降低其使用寿命,浪费原材料,例如PE250X400、PE400×600颚式破碎机动颚结构(图1、2)均不合理。

动颚结构

经长期运转实践,发现动颚是在其下部肘座偏上处,即在I-J截面附近产生裂纹。根据动颚受力分析可知,动颚上 作用力位于I - J截面附近,而且从直观可知,此截面面积又比较小,故产生较大的应力,致使在此处损坏。

动颚结构

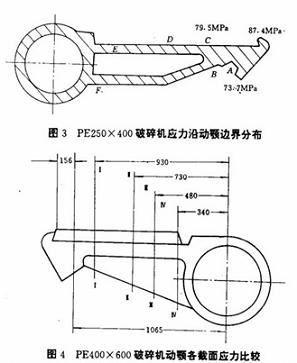

经动颚结构有限元分析,求得应力沿动颚边界分布如图3所示。从图中看出,在肘座附近A、B、c三点应力 ,故动颚常在此处损坏,而D、E、Fj点应力较小,且与前三点应力差值太大。

图4所示为PE400×600破碎机动颚应力测试结果。I—I截面应力为172MPa,I-l截面为1OOMPa,I - 1截面为47MPa,Ⅳ-Ⅳ截面应力为39MPa。由此可知,应力 截面位于动颚肘座附近偏上一点;其次各截面应力之差值以Ⅳ-Ⅳ截面与I—l截面相差比较大,选133MPa。

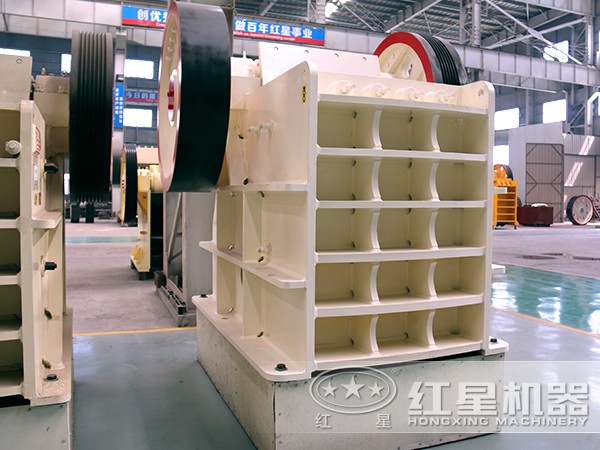

颚式破碎机

根据上述两种典型破碎机动腭应力分析可知:(1)动颚在肘座附近产生更大应力,致使它常在此处产生裂纹损坏;(2)动颚体上部与下部(I—r与IV - Jv截面)应力值差的悬殊,即J—I截面太薄弱t降低动颚使用寿命,而Ⅳ-Ⅳ截面又太粗大,使得动颚笨重,浪费材料,放这两种动颚结构极不合理急需改进,借以提高企业经济效益和社会效益。动颚体纵向截面尺寸大致呈梯形,即上大下小但相差不能悬殊。因此设计动颡结构时,按着动颚受力与损坏实际情况,应适当减小动颚体上部截面尺寸,增大其下部截面尺寸。
