厂家展示1400液压旋回破碎机结构说明

作者:红星机器 发布时间:2012/04/18 09:33:14 更新时间:2019/02/20 16:01:01

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

旋回破碎机,是行业内技术水平颇高的破碎机类型,结构、外形及性能类似于圆锥破碎机,在矿山、建筑、交通、化工等领域均有广泛应用,本文就1400液压旋回破碎机结构说明进行简单介绍:

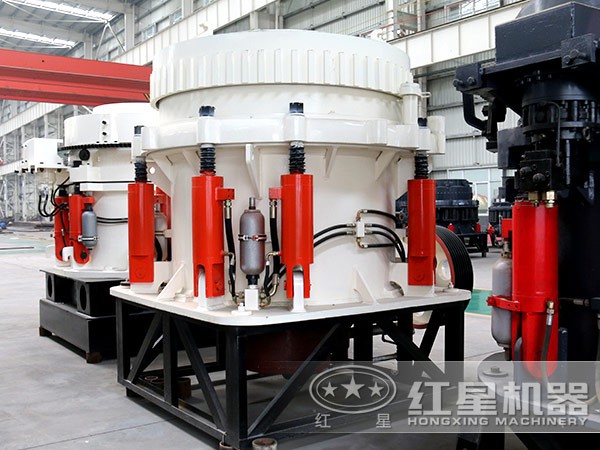

圆锥破碎机

一、旋回破碎机基本结构特点

旋回破碎机的保险零件是装在皮带轮轮毁上的四个有削弱断面的保险销轴,断面的尺寸通常按电动机负荷的两倍来计算。如果破碎机内掉人大块非破碎物,则小轴应被剪断,破碎机停止运转而使其他零件免遭破坊。这种保险装置虽然构造简单,但可靠性较差。

旋回破碎机用稀油和干油进行润滑。旋回破碎机所需的润滑油是由专用油泵站供给的,油沿输油管从机架下盖上的油孔流人偏心铀套的下部空间内,由此再沿主轴与偏心轴套之间的间隙,以及偏心轴套与衬套之间的间隙上升。润滑这些摩掠表面后,一股油上升的途中与挡油环相遇而流至圆锥齿轮;另一股泊上升到偏心轴套的止推圆盘上。润滑油润滑了各部件以后,经排油管流出。破碎机的传动轴的轴承有单独的进油与徘油管。

主轴的悬挂装置通过手动干油润滑装置定期用于油进行润滑。

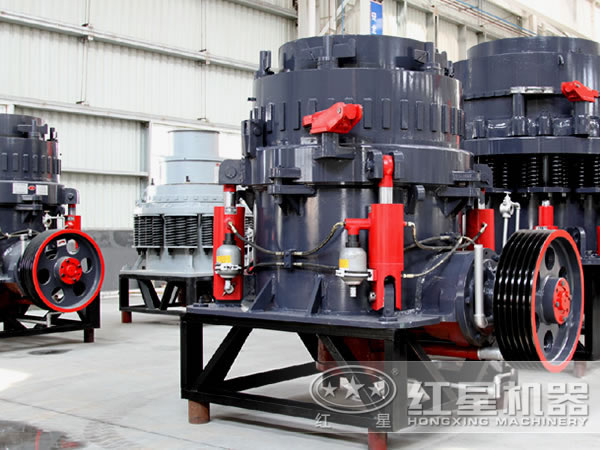

旋回破碎机

二、1400液压旋回破碎机“PK”普通旋回破碎机

以上介绍的这种旋回破碎机的缺点是没有可靠的保险装置,调节排料口的装置不仅操作不方便,而且调节范围也很小。所以,目前开始在旋回破碎机中采用液压调整和液压保险。液压调整和液压保险装置可使排料口宽度的调节工作容易进行,使机器的保险装置可靠。我厂生产的1400液压旋回破碎机。

1400液压旋回破碎机的结构与普通旋回破碎机基本相同,不同的仅是在机座的下部装有油缸,破碎锥支承在油缸的上部。油缸的上部有三个摩擦盘,上摩擦盘固定在主轴下端,破碎机的下摩擦盘可以固定在机内的柱塞上,而中摩擦盘的上表面则是一个球形的面,下表面是平面。破碎机工作时,中摩掠盘的上球面和下平面与上下摩擦盘都有相对滑动。改变油缸内的油量即可调整排料口的大小。

旋回破碎机的液压系统。系统中的蓄能器起保险作用,内部充气压力一般为1.8MPa。单向节流阀具有启动动作快而复位动作慢的作用,以便减轻复位时对破碎机的强烈冲击。

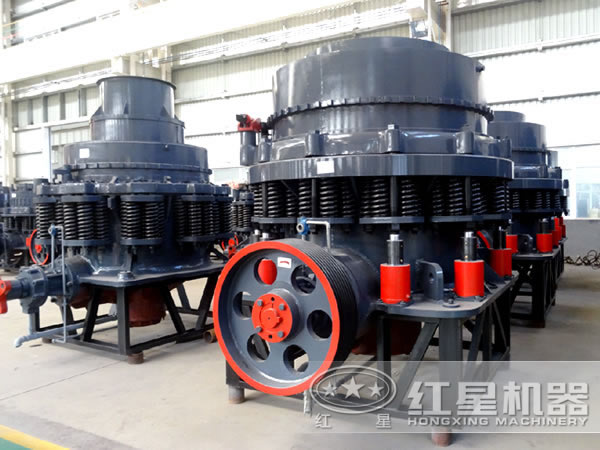

旋回破碎机

三、旋回破碎机启动要点

启动破碎机前,首先要向油缸内亢油。亢油时,先打开截止阀关闭截止阀,然后再启动油泵。当油压接近1MPa时,破碎锥开始上升,破碎锥升到工作位置后就关闭截止阀,同通过一个青铜球面轴承支承于机架上。主轴的上端装有一个给料盘,主铀的下部做成锥形,插入在偏心轴套的锥形孔内。偏心轴套的上部压装了一个大圆锥齿轮,该齿轮与传动轴的小圆锥齿轮啮合,将动力传递到偏心轴套上。偏心轴套安装在机架的中心套简内,其下端通过青铜止推轴承文承在机架的下盖上。为了减少摩擦,偏心袖套的锥孔内和机架中心的套筒内部都装有青铜衬套。

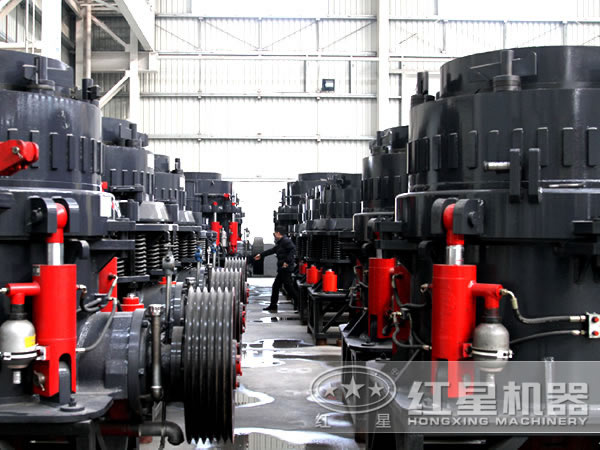

旋回破碎机

红星机器生产有各种类型的破碎机,1400液压旋回破碎机尤具代表性,无论饥结构、性能、价格还是服务等各个方面均有显著优势,欢迎大家咨询选购,选购总部地址:中国郑州高新技术产业开发区檀香路8号。
