颚式破碎机的驱动、扭矩支撑和防护装置的安装

作者:红星机器 发布时间:2012/07/03 08:54:35 更新时间:2019/03/19 16:11:29

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

颚式破碎机的驱动装置分为以下部分,每个辊子都是由主电机、万向轴、离合器和行星齿轮减速机驱动的。行星推进式齿轮由缩紧套紧固在轴上,驱动力矩的反作用力作用在扭力支撑上。行星式齿轮减速机是多级减速的、结构紧凑。万向节轴的作用是把电机的固定转矩通过离合器传递到减速机上。铰接形式可以抵消一部分安装时的偏差,允许液压支撑着的移动辊进行需要的位移。安全离合器装在减速机输入轴上,起到过载保护的作用。

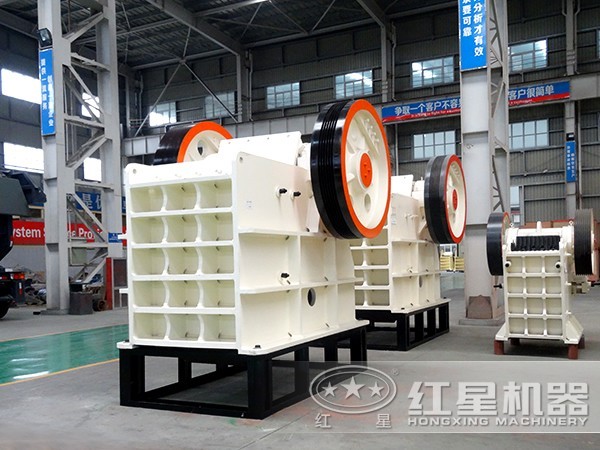

颚式破碎机

1、行星齿轮减速箱,扭力支撑的安装

行星齿轮减速机是通过悬挂的方式固定的,需要一个支撑来承受输出力矩的反作用力,此支撑将用连接在扭转轴上的两个固定器来实现。冲击力和转矩的偏差这种特殊的双臂支撑的好处在于减速机轴的支撑和辊子支撑除了自身重力之外不会再受到径向垂直作用的外力。扭转轴则可以缓解。

(1)清洗减速箱的中空套和辊子轴,不得有任何油脂和破损。

(2)为彻底清除油污及污垢,可在接触面涂上石灰石乳,再清理干净。。

(3)扭力支撑的轴承座必须按图安装找正,并用沉头螺栓锁死;扭力支撑主要包括:支撑、扭转轴、减速机固定器、轴承座四部分组成。

颚式破碎机

2、主电机的安装

(1)主电机必须按安装图找正。

(2)在主电机轴上安装联轴器,并锁死。

(3)万向联轴节安装在电机和液偶之间。不能分开万向轴花键部件,保持其完整。铰链需保持两侧长度相等。安装需求空间约为100mm。

(4)减速机和电机安装找正后,达到要求后进行地脚孔灌浆。

(5)地脚孔灌浆强度达到要求后,进行精找正。

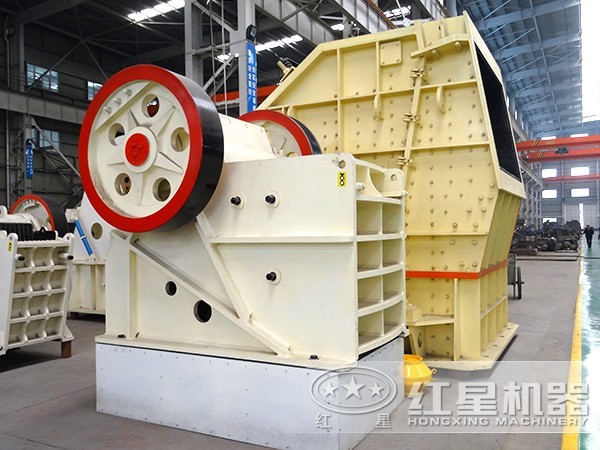

颚式破碎机

3、护罩的安装

护罩由以下部分组成:盘护罩、万向轴护罩。作用是保护缩紧盘和万向节。

(1)盘护罩安装步骤如下:安装隔环、在移动轴承上安装部件、缩紧盘上的液压管必须在12点方向,以便拆卸。

(2)万向轴护罩。

颚式破碎机
