弹簧圆锥破碎机偏心轴套与平面止推轴承的设计方法

作者:红星机器 发布时间:2013/04/12 09:18:13

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

弹簧圆锥破碎机,是最早研发的圆锥破类型,红星机器经过技术沉淀、工艺创新,在传统破碎机基础上设计生产了更加效能高设备,质量、性能等俱佳,颇受用户喜爱。本文介绍弹簧圆锥破碎机偏心轴套与平面止推轴承的设计方法。

偏心轴套和平面止推轴承的弹簧圆锥破碎机的两个重要部件,其设计的合理与否,对弹簧圆锥破碎机的工作效率及破碎效果有很大的影响,因此要合理设计这两个部件。

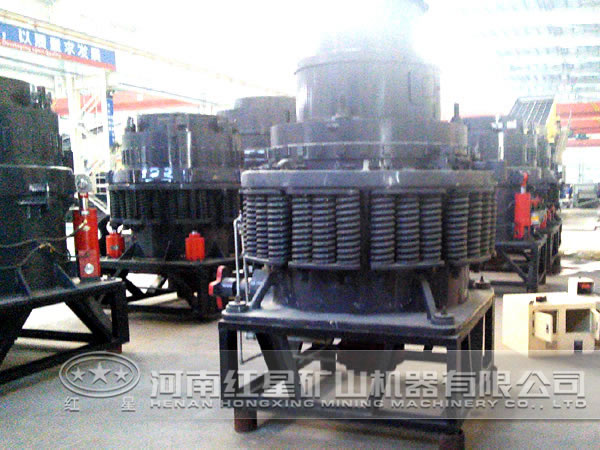

弹簧圆锥破碎机

弹簧机偏心轴套支承在底部平面止推轴承上。止推轴承装在下架底盖上,它由止推盘组成。由于两块盘相对运动速度较大,磨损快,其中浮动盘的相对速度较低,磨损较轻。但盘数太多,结构复杂而且累积误差大,为了调整齿轮间隙,常在最下盘下面加数片较薄的垫片,而且现场都用没经加工的铁皮垫片。这样,累积误差较大,使偏心轴套产生歪斜,导致破碎机事故发生。因此,设计止推盘时,就该同时设计不同厚度的调整垫片,当然这些垫片都应经过切削加工的,这样给用户带来方便。

根据已有资料确定偏心轴套外径D0和高度H后,再验算直衬套的许用应力值:p =F/D0.HK [p],式中D0是偏心轴套的外径(m),H是偏心轴套的高度(m),K是轴与套接触不均匀系数,取K=0.5,[p]是青铜衬套的许用应力,正常工作时不超过8~10Mpa。最后还应该验算pv值应在允许范围内。确定偏心轴套在垂直方向的位置,即高度H1。

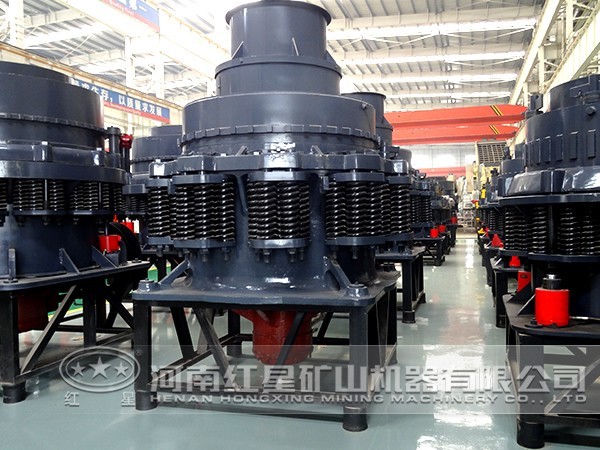

弹簧圆锥破碎机

在设计偏心轴套前,破碎腔、球面轴承及球面轴承座结构位置已确定。因此,由动锥悬挂点到偏心轴套上表面的高度 ,要满足两个条件:当破碎力一定时,从节能角度考虑,H1值尽量要小为好。因为H1值小,则偏心距小,所产生的阻力矩就小,反之,则产生阻力矩大;H1值还受到破碎腔排料不产生堵料现象限制。因为H1值小,装偏心轴套的机架中心套筒以及筋板上端面与排料口很近,易产生堵料。因此偏心轴套位置H1值必须按照上述两条要求。只有严格按照设计要求,才能设计出合理的偏心轴套与平面止推轴承,使破碎机正常高能工作。

红星机器生产弹簧圆锥破碎机30余年,技术精湛、工艺成熟,保证设备的品质更优良、价格更实惠,欢迎大家免费咨询了解,24小时免费咨询电话:0371-67772626。
