复合式破碎机结构特点及腔型优化设计

作者:红星机器 发布时间:2015/05/18 16:25:45

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

复合式破碎机属于采矿业的必备设备,承担着矿石破碎任务。它采用了新型的破碎腔型优化设计,其破碎性能和破碎产能显著提高,广泛应用于各种选矿、建材、化工、煤炭等行业。

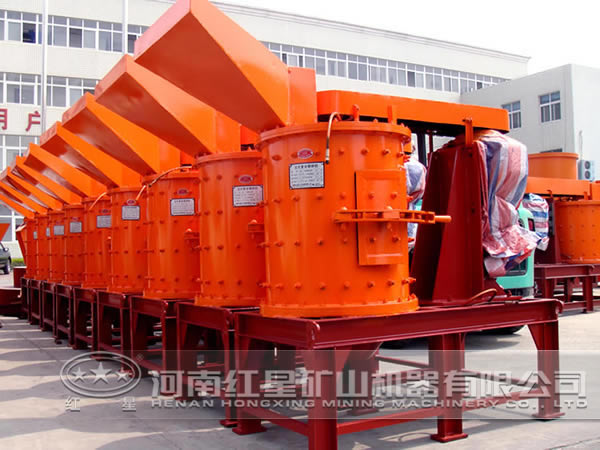

复合式破碎机

复合式破碎机结构特点

复合式破碎机主要包括传动轴、偏心轴、主轴、动锥、定锥等部件,正是这些部件之间的相互配合才能有条不紊的工作,破碎机传动轴由电动机通过三角皮带和皮带轮驱动, 传动轴通过齿轮驱动偏心轴, 偏心轴驱动主轴使动锥总成产生旋摆运动 , 从而在偏心摆动的动锥衬板和固定锥衬板之间产生周期性的相对运动, 将从上部进人破碎腔的物料破碎。动锥外表面与定锥内表面多设置有衬板,偏心轴套内设置动锥轴,其下端则设计有球面轴瓦,能够有效确保动锥旋摆运动。在正常运行时,动锥以整机 作围绕转动,其破碎过程是沿着圆环形的破碎腔连续进行的,让动锥与定锥之间不断靠近与远离,实现了物料的破碎。

复合式破碎机结构特点

复合式破碎机腔型优化设计

随着采矿企业对采矿效率的进一步提高,复合破破碎腔型多种多样,依据该破碎机初级腔型参数,进行破碎机基本腔型曲线构建。在进行初级腔形曲线绘制过程中,合理提高堵塞点界面以提高破碎机运行能力,进行动锥出料口直线段设计,以提高量进行曲线优化,获得基本腔型。实际上,不论那种腔型曲线都是由上部直线段和下部曲线段组合而成的腔型优化设计,那么常见的复合式破碎机破碎腔型优化设计体现在哪些方面呢?

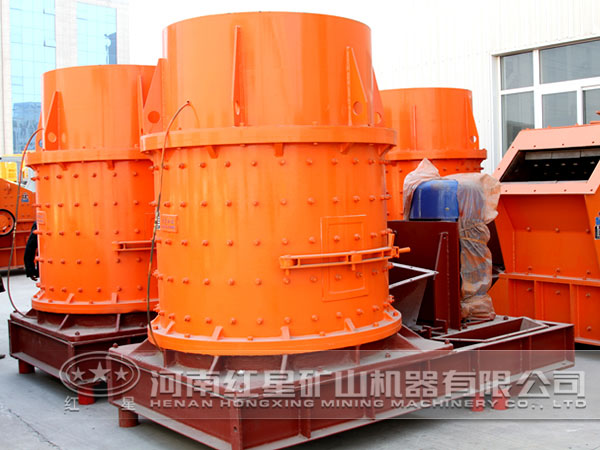

复合式破碎机

1、在排料口制成啮角渐减的一段短曲线,但啮角减小较慢,堵塞点的位置在排料口附近,它用于排料口宽度不需要调整得很小的情况下,如排料口宽度大于150mm的破碎机。

2、在排料口制成一段稍长曲线,但啮角减小较快,堵塞点上移,它用于排料口宽度小于150mm的破碎机。

3、在排料口以上有较大范围的曲线段破碎腔,并且动锥下部向定锥弯曲形成较长的平行区,对于中、细碎旋回破碎机采用此种腔型。

到今为止,该复合式破碎机已有百余年发展历史,因其具有给料粒度大、产能高、破碎比大、排料粒度均匀、维修间隔期长及运行花钱少等优势,并有效降低矿产品采选成本,促进了大规模采选矿技术的推广。目前,国内大型水电站砂石粗碎加工也有采用该复合破的先例,但国内外机制砂石生产线粗碎工艺仍极少使用。由于采用此破碎机是推动矿产品加工技术升级、形成规模效益及解决成本压力的有效方案,因此,值得国内外相关砂石行业借鉴,更有助于推进我国砂石产业的资源整合。
