制砂机

制砂机

进料粒度: 35-50mm

生产能力: 12-650t/h

处理物料: 花岗岩、玄武岩、石灰石、河卵石、水泥熟料、石英石、铁矿石、铝矾土等。

制砂机简单介绍

制砂机,是砂石生产线上的最关键设备之一,目前砂石市场紧俏,因此对制砂机的使用需求不断加大,这款设备做工精湛、制造精良、技术成熟,是投资商较合适的选择,被广泛应用于冶金、矿山、建材、建筑、公路等诸多领域,使用效果优良,足以给客户创造更高经济效益。

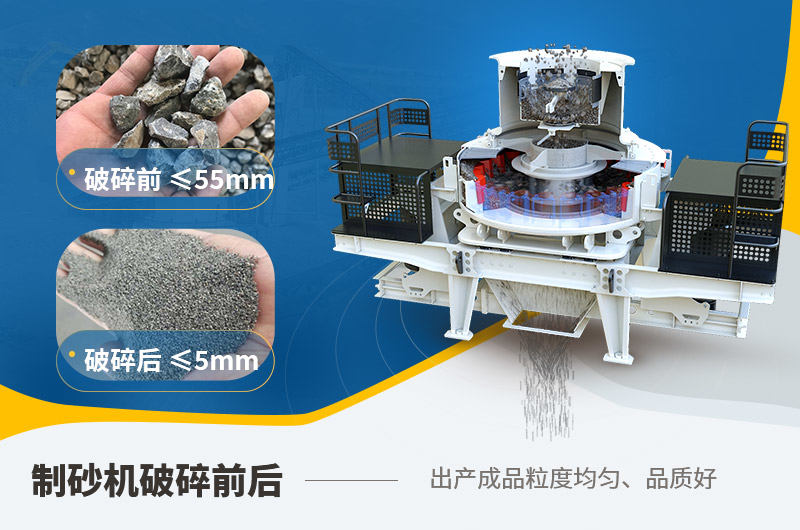

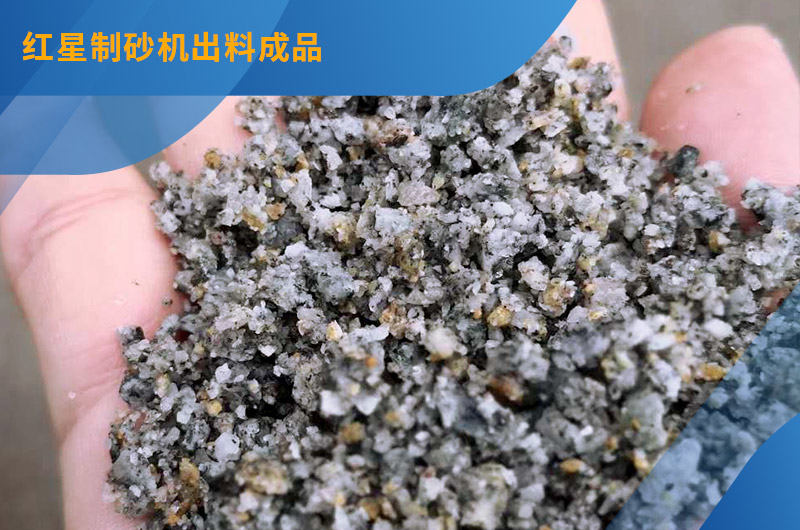

制砂机破碎物料前后

制砂机,可用于多种砂石原料的制沙作业。出料粒度小于5mm

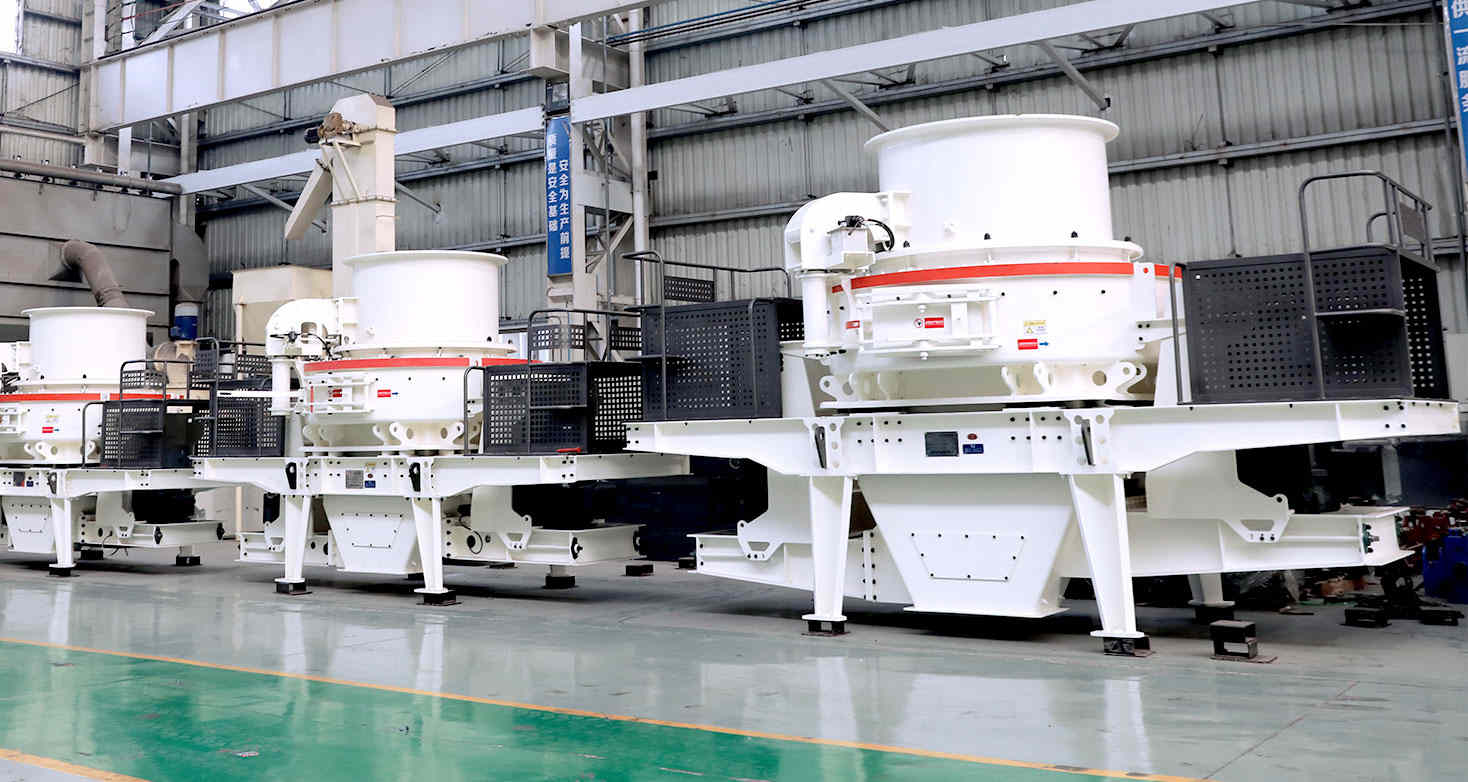

红星制砂机车间实拍图片大全

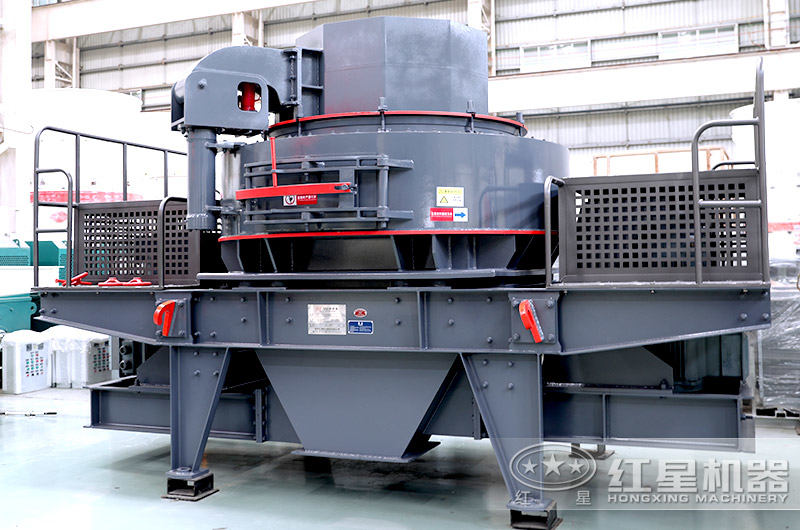

HVI冲击式制砂、整形机

红星新一代大型制砂机:HVI冲击式制砂、整形机,处理能力:70-585t/h

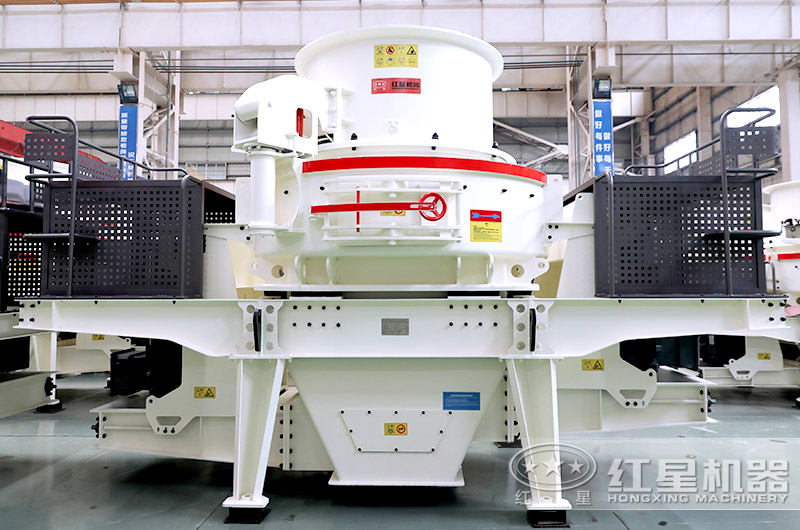

VSI制砂机

红星VSI制砂机,处理能力为:60-520t/h

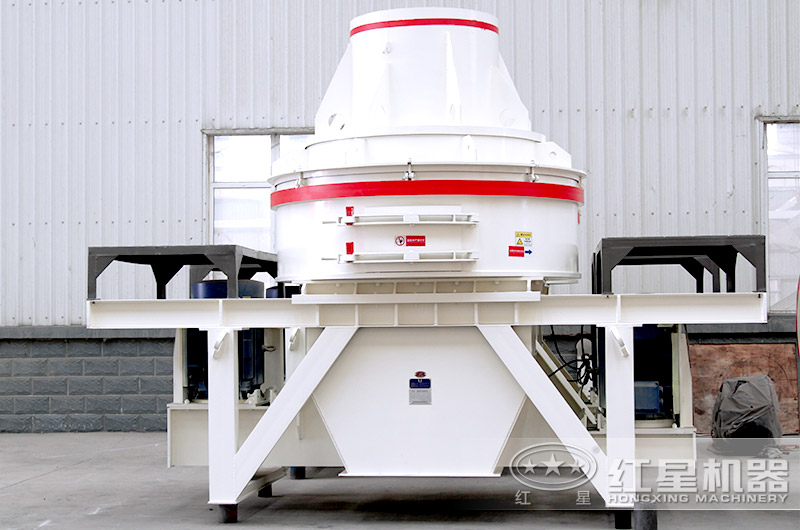

HX制砂机

红星HX制砂机,直通式制沙机,时产量12-100t/h

制砂机结构

散料盘,方便石打石和石打铁转换的两用散料盘。液压装置,液压开盖装置,方便检修维护。深腔转子,优化型转子流道,物料通过量提高约百分之三十。周护板,上下可调,一头磨损上下调头可继续使用,增加使用寿命,提高利用率。菱形冲击块,降低磨损,有效保护立板。IEC标准电机。F5绝缘,IP54/55等级,IEC标准电机。密封结构,特殊密封结构,可省去油封。

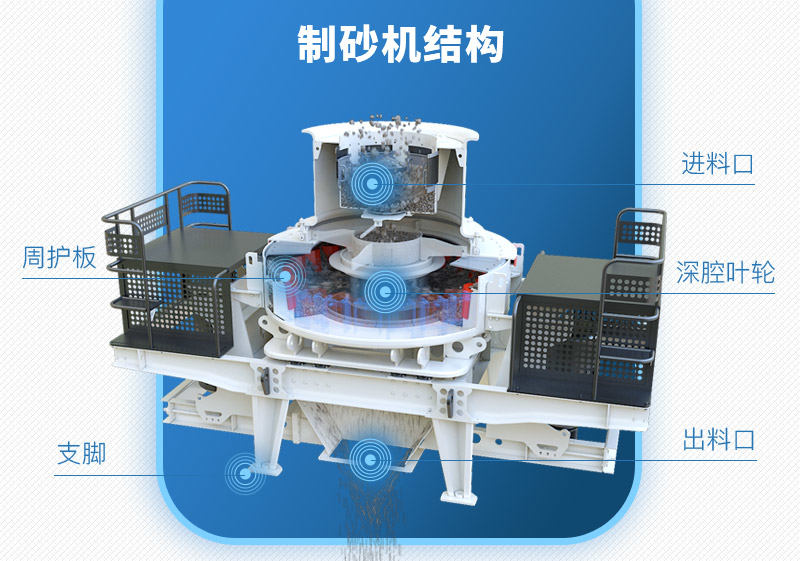

制砂机结构图

hvi制砂机结构组成,如上图所示

制砂机优势,结构性能大揭秘


1.生产能力更强

a.进料尺寸提高更多。进料粒度大,进料尺寸可达55mm(常规制砂机进料尺寸40mm左右)。

b.双腔型出料设计。出料口径大,且允许出料口的可用角度达到89°,减少了物料在腔体的加工流程,实现无堵塞生产。

2.节能降耗更明显

a.电机选用高防护等级电机,噪音低,效率高,为整机提供稳定持续动力。在同等产量情况下,比常规制砂机节约电能1倍以上。整机处理能力吨电耗1元左右(常规制砂机2元左右)。

b.与多腔式设计相比,双腔式转子中输送的空气更少,降低了能耗。所节省的能量可用于提高产能。同时也降低了除尘装置的功率。

3.连续作业时间更长

a.转子易损件磨损降低一倍以上。转子核心部分由特殊设计的合金刀头和保护块进行保护,整机设有振动开关和高强度橡胶减震装置,从而保证转子母体不受磨损。

b.制砂机保护块采用耐磨性更强的合金材质—高铬合金,耐磨性更高,韧性强,使用寿命比常规材质使用寿命增加一倍以上。

4.成砂率高达70%~80%

a.特殊的双腔体结构,使破碎比达到较大值,成砂率达到70-80%,而常规制砂机成砂率仅有20%~30%,成砂率提高1倍以上。

b.双腔型设计,兼具制砂、整形、砂石混出等几大功能,可以满足客户的不同需求。

5.维修时间更短

设备所有受力部分均采用易于更换的耐磨部件进行保护,并针对其使用目的对这些部件的材料进行了优化设计,无需进行耐磨堆焊或准备另一个转子。

a.转子总成为模块式、结构简单、维护方便。转子模块式设计,只需更换磨损严重的部件即可,不用全部替换,从而节约了维修成本。

b.电动液压启盖装置,更易于快速的维修保养和维护,缩短维修时间,约2-3小时即可检修完成

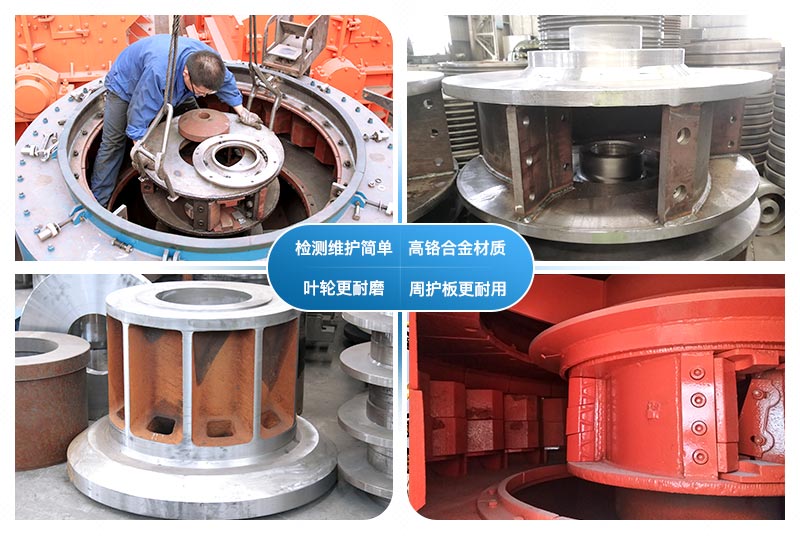

HVI制砂机结构优势

红星HVI制砂机结构合理,更耐磨,寿命长

制沙机制砂流程视频

流程一:物料从制砂机料斗进入制作成两部分,该分给料机中的一部分分给料机进步的物质进入叶轮高速旋转的沙子,在叶轮的迅速扩大,至几百倍的加速度重力加速度,然后60-70m/s,用流动叶轮速度到涡支撑材料衬腔的影响是衬材料对旋流室顶部斜碰撞反弹,倾斜向下,这样才能使材料在一块涡流破碎腔几次由两个或两个以上碰撞的概率,摩擦和研磨破碎作用。

制砂机加工物料视频展示

流程二:材料被打破由卸货港下排,在整个过程中的下一个突破,对自己的破碎,不与金属元件直接接触的每一个重大影响。从腔内的空气湍流智能周期内流动,消除了粉尘污染。

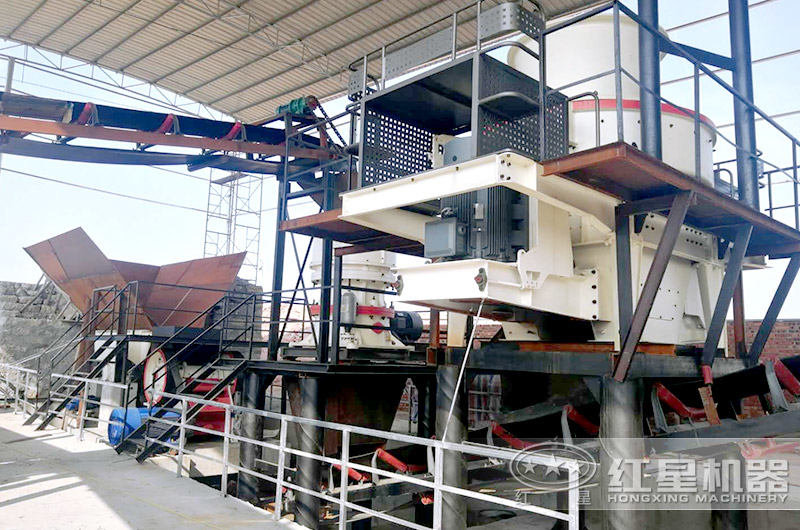

客户制砂现场视频,配置了两台VSI制砂机

投入制砂机生产案例实拍现场:广东、湖北、吉尔吉斯坦...

  • 120t/h

    物料

    河卵石

    主要配置

    HD86颚式破碎机(1台)

    HXGYS300圆锥破(1台)

    VSI9526制砂机(1台)

    3YK2460振动筛(2台)

    预算80万

  • 200t/h

    物料

    石灰石

    主要配置

    ZSW630振动给料机

    PCZ1716重锤破(1台)

    HVI1250制砂整形机

    2YK2460圆振动筛(3台)

    预算130万

  • 300t/h

    物料

    花岗岩

    主要配置

    ZSW490×110振动给料机

    HD98颚式破碎机(1台)

    SC250圆锥破碎机(1台)

    4YK2460振动筛(1台)

    预算117万

红星制砂成品质量高

红星HVI制砂机成品质量高

滁州制砂现场

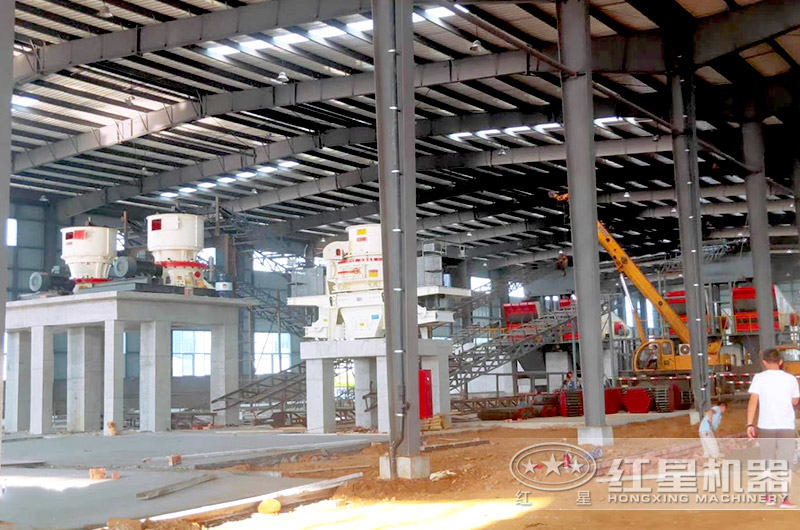

湖北随州制砂现场正在安装中

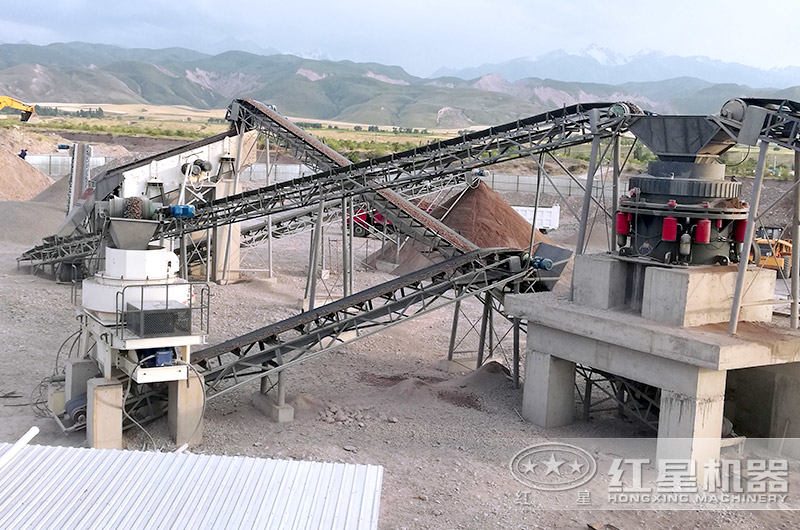

吉尔吉斯坦制沙现场

吉尔吉斯坦制沙现场,配置了VSI制砂机,圆锥破碎机、震动筛分机

平顶山制砂机现场

广东制砂机现场,一台HVI制砂机、一台颚式破碎机、一台单缸圆锥破碎机

点此专业工程师一对一为您选型

投资制砂机生产线成本分析,用户反馈:营收增长利润高

在同等产量情况下,常规制砂生产线相比红星技术团队负责的生产线投资额高出2倍,红星HVI制砂机更具性价比。

投资效益分析:

以型号HVI制砂机,破碎5-10mm石灰石,时产机制砂150t,日产1500t,年产50万吨。

① 运营成本

高品质机制砂生产项目运营成本损耗费、设备折旧费、人工和原材料费、仍以50万吨/年的生产线为例,各项成本按市场均价设定,所得运营成本明细如下。

项目成本(元/吨)备注
电费2.7总装机功率约400W,按0.8元/千瓦时计算
耗材0.5按一般工况计算,不同原材料耗材量有所不同
折旧费0.5生产设备按10年折完
人工费0.5生产普工按6000元/月
原材料费20按郑州市面6-8CM石灰石价格
其他1-
总计25.2-

② 年度经营效益分析

项目成本 (元/吨)备注
销售收入3000按年产50万吨,高品质机制砂单价仅按60元/吨计算
运营成本-1260按年产50万吨,每吨成本25.2元计算
销售费用-60按销售收入2%计算
税费-180按销售收入6%计算
管理费-60
按销售收入2%计算
总收入14401440*50万=72000万元

用过红星制砂机的用户都反应说非常好,因从设备选型到安装到现场,红星厂家结合用户需求,从售前验机到售后安装服务,真心实意为服务为用户,后期的生产收益都不错,所以很多用户与红星厂家合作之后都还希望再次合作。

红星客户现场合影

红星客户现场合影

制沙机生产厂家—红星机器:质量好、价格实惠

“一叶知秋”,红星制砂机从制砂机原料到成品,都是经过精心的挑选用材,确保每一台出产的设备都是质量达标的,作为大型直销厂家我公司的制砂机价格也是非常经济实惠,欢迎广大用户前来车间免费技术咨询,或者在线点击咨询价格

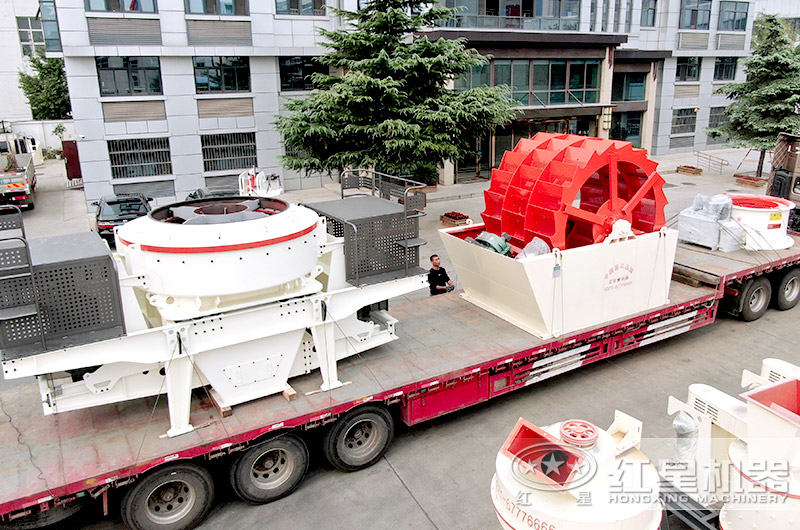

红星制砂机发货现场

红星HVI制砂机发货现场,发货快,让用户及时投入使用

型号与参数

制砂机
型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 10-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 20-55 2700×1760×2800
VSI制砂机
型号 VSI 7611 VSI 8518 VSI 9526 VSI 1140 VSI 1145 VSI 1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1150-1300 1150-1300 1150-1300
电机功率(kw) 4P   110 4P   180 4P   264 4P   400 4P   440 4P   500
外形尺寸(长×宽×高)(mm) 4100×2250×2300 4160×2360×2500 4540×2500×2830 5500×2750×3100 5500×2750×3100 5500×2750×3100

注:产量根据不同物料,进料粒度等因素其结果将有所不同

HVI冲击式制砂机
型  号 硬料 软料 制砂 整形 电机功率(kw)
最大进料粒度
(mm)
通过量
(t/h)
HVI 0815  <30 <35  50-140  90-230  2×75
HVI 0818 <30 <35 60-190 110-283 2×90
HVI 0922 <35 <40 70-210 150-330 2×110
HVI 0926 <35 <40 85-240 170-380 2×132
HVI 1032 <40 <45 130-278 180-400 2×160
HVI 1040 <40 <45 180-284 250-440 2×200
HVI 1263 <50 <55 320-498 370-585 2×315

商家解答

我要提问
  • 制砂机出砂率一般是多少?
    制砂机出砂率一般是80-90%,会受到物料的硬度、湿度、成品砂细度、设备维护和本身质量等影响。
  • 制砂机出来的沙怎么样?
    沙子粒型好、针片状含量低,没有裂缝、细纹,无粗细颗粒离析现象,细度模数可调,可作为精品砂应用到C60及以下强度等级的混凝土、基础建筑、交通等领域。
  • 制砂机转子是顺转还是反转?
    制砂机转子是反转。
  • 产品粒度过大?
    三角带过松,拉紧三角带。
  • 干法制砂与湿法制砂都可以吗?
    自身制砂的干式制砂,但是可以与洗砂机配合清洗,提高砂料净度。
  • 冲击制砂机出料口,出来的都是沙粉是什么原因?
    可能是因为加工的石头和设备型号不匹配。一般脆性物料用冲击式制砂机制砂的话,成砂中很容易夹杂大量粉尘。
  • 怎样才能提高制砂机的成砂率?
    建议从这四方面入手:选用合适型号的制砂机、合理的入料性质、合理的入料速度以及合理的维护措施。
