圆锥球磨机

圆锥球磨机

进料粒度: ≤25mm

产量: 0.65-615t/h

应用范围: 广泛应用于水泥、硅酸盐制品、新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业。

圆锥球磨机简介

圆锥球磨机改变了原有的磨机结构,使机体、底架一体化,安装时可一次并放在基础平面上,主轴承采用双列调心滚子轴承,可降低能耗30%,提高细粒度、处理能力增加15 - 20%。

圆锥球磨机图片

圆锥球磨机图片

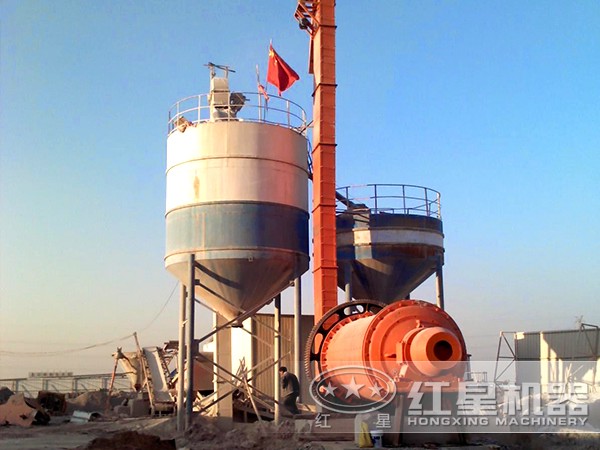

河南新乡圆锥破碎机现场

圆锥球磨机

圆锥破碎机加工物料现场

圆锥球磨机的特点

1、传动采用滚动轴承替代滑动轴承,摩擦力大大降低,启动容易,节能显著。

2、出料端采取锥体设计,既增加了容积,又迫使锥体端的物料和钢球分级,愈接近出口,钢球直径愈小,增加了反复研磨作用。

3、采用沟槽式环形衬板,增加了球、矿接触表面,加强了研磨作用,且对矿石有提升能力,减少了能耗。

4、采用整体机架,便于土建施工和设备安装。

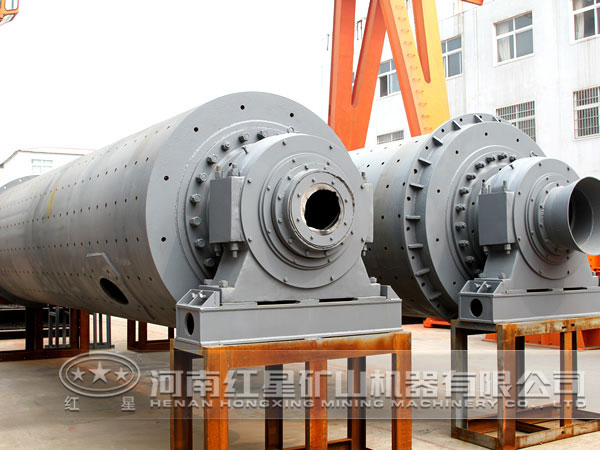

圆锥球磨机特点

红星机器球磨机

圆锥球磨机维护注意事项

1、清扫车间内部,将施工用的机具全部撤走。

2、圆锥球磨机设备本身的检查清扫。

3、油路管道冲洗,一般用过滤后的40#机油加20%的防锈剂冲洗。先将通向设备的油管拆下,在设备油路进圆锥球磨机口处用盲板封死。用临时管道将通向设备进油管与收备出油管联接起来,用循环油泵冲洗,并在油箱的油管滤油网上检查,直至滤购网上没有杂物,方可认为油管内冲洗合格。然后,将油管同样用循环油泵,通过冲洗干净,接在圆锥球磨机设备上。

圆锥球磨机

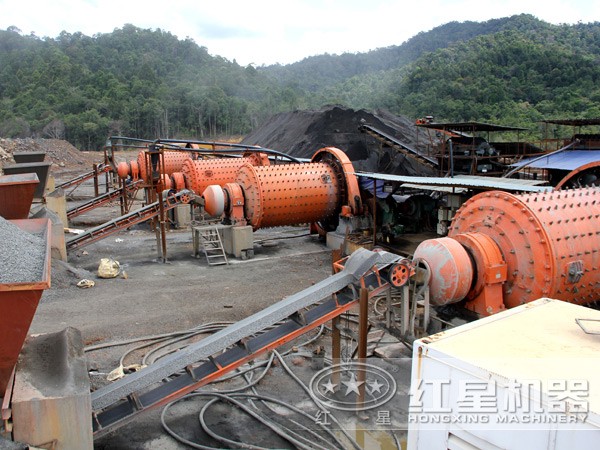

广西桂林圆锥球磨机客户现场

4、逐件逐项检查圆锥球磨机地脚螺栓、衬板螺栓的紧固程度。检查电源电压、控制圆锥球磨机设备的可靠性。将圆锥球磨机电动机与减速机,减速机与磨机联轴节的联接螺栓,或联接部件卸下,使球磨机各部分能够单独旋转。

5、在圆锥球磨机试运转前,先将高压油泵运转,利用高压油膜将圆锥球磨机托起形成浮动,减小圆锥球磨机的转矩,然后将圆锥球磨机各个轴承和润滑部分注油。

6、检查冷却水管有否堵塞现象,圆锥球磨机试运转前,先将冷却水管接头打开冲洗管道,直到冷却水干净为止。

圆锥球磨机

河南圆锥球磨机厂家

圆锥球磨机工作原理

圆锥球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型圆锥球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机 ,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在 达到粗磨后,经单层隔仓板进入 ,该仓内镶有平衬板,内有钢球,将物料进一步研磨,粉状物通过卸料箅板排出,完成粉磨作业。

圆锥球磨机圆锥球磨机球

红星机器作为国内球磨机厂家的领着走者,生产的球磨机设备种类齐全、型号丰富、质量可靠,公司不断进行技术创新与改革,努力为用户打造很高产的、优越的节能球磨机、圆锥球磨机等各种球磨机设备,每款球磨机价格都十分的低廉实惠,是用户选购矿石研磨设备的不二之选。

现在点击在线免费咨询红星客服会根据您的生产要求为您设计生产方案,欢迎您随时来厂家免费参观,技术人员一对一解答您的疑问,了解更多设备详情。

型号与参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525
