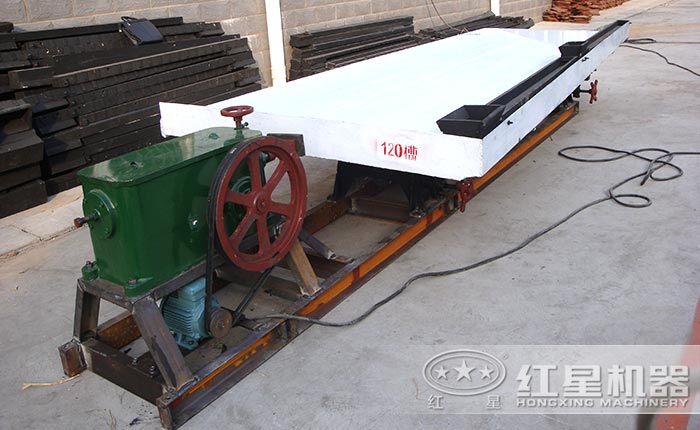

摇床

摇床

进料粒度: 0.15-2mm

生产能力: 10-60t/d

应用范围: 广泛应用于选别锡、钨、金银、铅、锌、钽、铌、铁、锰、钛铁和煤等。

摇床简介

用于选别细粒物料的重力选矿设备的摇床,主要用于2-0.02毫米矿砂及矿泥级别的铁、锰、金、钨、铅、锡、铬、钛、铋、钽等有色金属,黑色金属以及稀有贵金属矿物的粗选、精选、扫选等不同的选矿作业;另外,还有选别在4-0.02毫米的硫铁矿;适当改换床条型式后选别末煤和煤泥,以及分选其他具有足够比重差及粒度组成的混合物料,选别粗砂、细砂、矿泥等不同粒度的物料。

红星机器也算是经历了摇床的发展史,从最初的直条床面摇床发展到单曲波床面摇床,再到双曲波床面摇床,红星机器一直努力的创新,研究。现如今红星机器生产的新型摇床的处理量、回收率、富集比数值都是相当高的。

摇床优点

摇床结构简单紧凑,操作方便,床面采用双曲波床面制造,机器处理量大、物料回收率高,富集率高且选别效率高。控制机箱左右运动的弹簧装置安装在床面箱体内,可对机器冲程进行调节,能快速进行生产作业,工作稳定持久。

摇床

摇床应用范围

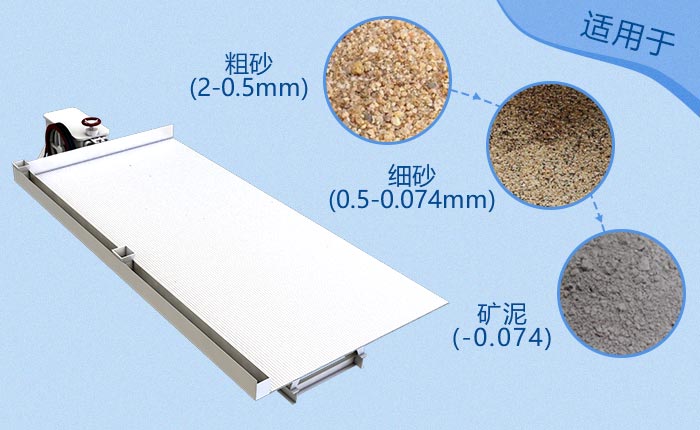

摇床在众多行业得到广泛的应用,可进行物料的粗选、精选、扫选等不同作业模式,主要用于对金、银、锌、钨、铁、锰、铅、煤等各种金属和重金属物料。适用于2-0.5mm的粗砂、0.5-0.074mm的细砂和-0.074的矿泥等不同物料粒级。当处理钨、锡等金属矿石物料时,摇床的有效回收范围为2-0.22mm。

摇床

摇床工作原理

摇床主要是由电动机、调坡器、床头、床面、水槽、矿槽、来复条等部分组成,电动机带动皮带驱动皮带轮转动,曲轴旋转摇杆在皮带轮的转动作用下进行上、下运动,曲轴旋转摇杆连接床面,物料由床面一角的给料槽输入,同时水槽开始供给横向水流,曲轴旋转摇杆向下运动时,床面内弹簧受到肘板和往复杆的后推力压缩,床面作后退运动,当曲轴旋转摇杆向上运动时,弹簧受张力促使床面向前运动,在床面上的物料在重力,水流冲击力和床面往复作用力的作用下按照自身的比重和粒度进行分层选别,最终比重和粒度不同的物料沿运动方向呈扇形分流,分别获得精矿和尾矿,从而实现摇床的选矿作业。

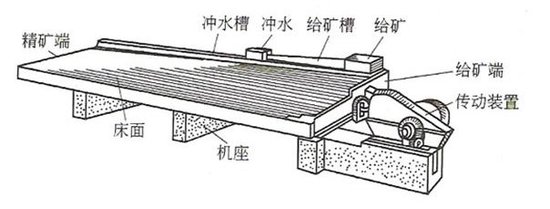

摇床结构图

红星机器专注摇床生产,提供的设备做工精准、品质优良、质量过硬、价格实惠,更多设备价格、试机等情况了解,可随时致电,或亲自莅临我厂考察!

型号与参数

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
