圆锥破碎机

圆锥破碎机

进料粒度: 35-300mm

生产能力: 40-700t/h

处理物料: 石灰石、花岗岩、河卵石、白云石、青石、铁矿石等各种岩石、矿石。

圆锥破碎机简介

圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。圆锥破碎机具有破碎比大、效率高、能耗低、产品粒度均匀等诸多性能优势,适合中碎和细碎各种矿石、岩石。

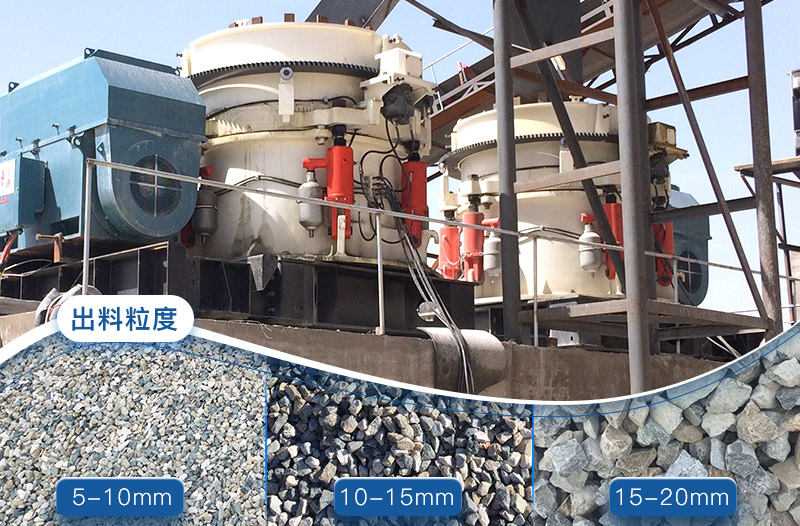

圆锥式破碎机破碎物料可筛分成不同规格的成品

圆锥式破碎机破碎物料可筛分成不同规格的成品

应用范围:石灰石,河卵石,铁矿石,花岗岩,等各种石料。不同的石料可以采用不同的破碎生产线。此设备与传统圆锥破碎机的结构在设计上显然不同,并集中了迄今为止已知各类型圆锥破碎机的主要优点。

圆锥式破碎机可适用于300多种物料

圆锥式破碎机可适用于300多种物料

圆锥破碎机主要分为单缸圆锥式破碎机、多缸圆锥式破碎机、全液压圆锥式破碎机以及移动式圆锥破碎机,其中单缸圆锥破是比较先进的设备,设备较简单,产量较大,可达2181t/h;多缸圆锥式破碎机是客户比较常用的圆锥破之一,它的价格较实惠,产量范围大,能符合生产要求;而全液压圆锥式破碎机型号没有单缸先进,但是不管是产量还是价格都可以符合客户需求,也是常见的圆锥式破碎机;移动式圆锥式破碎机是配置较高的设备,它可以自成一条生产线,后期使用比较方便;

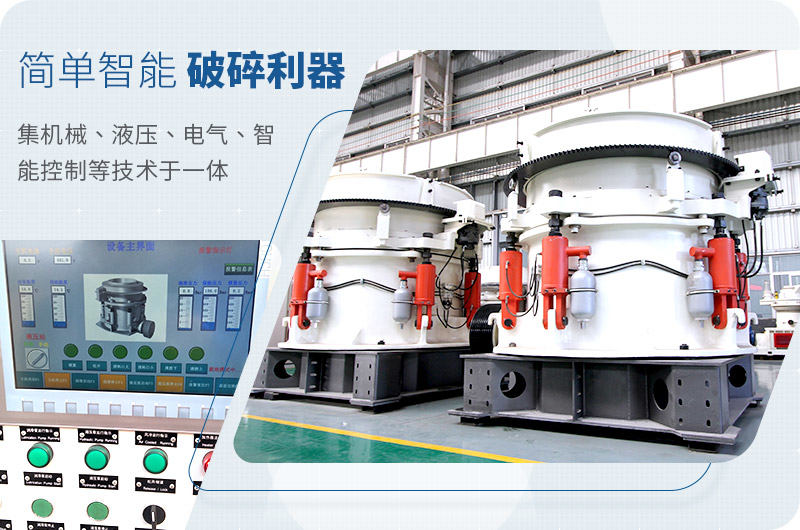

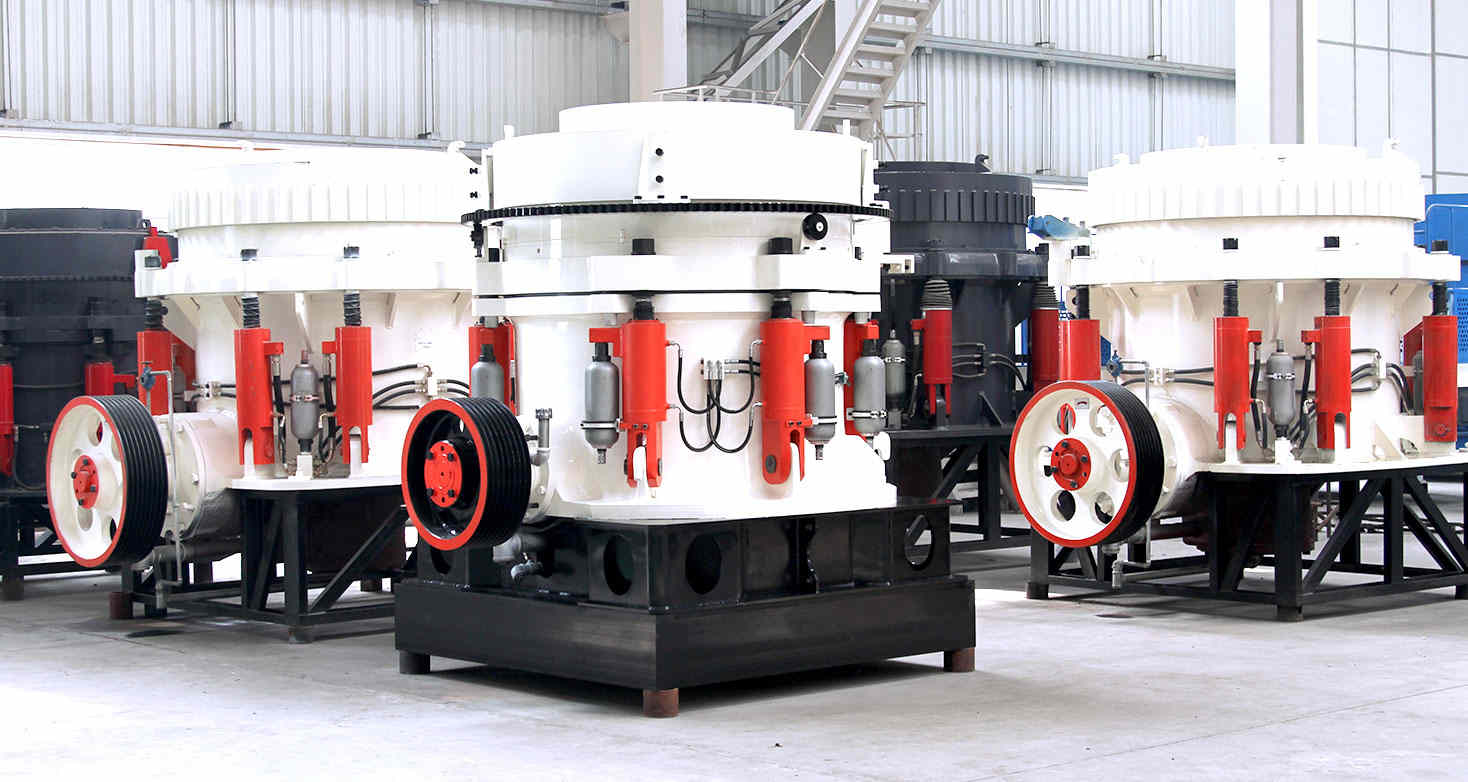

圆锥式破碎机种类较多,可根据需求进行选择

多种圆锥式破碎机可选择

圆锥破碎机主要特点

1、产品料度较均匀,呈立方体形状,动锥工作表面的磨损也较均匀,使用寿命非常长,质量十分可靠,更加的经久耐用,是目前国内市场上使用寿命较长的破碎设备

2、物料夹在两锥体之间,受到挤压、弯曲和剪切作用,破碎较容易,动力消耗较低,总的运行成本少。

3、动锥连续转动,物料的破碎过程和卸料过程沿工作表面交替连续进行,生产效率非常高。

4、本系列圆锥式破碎机采用干油或者水两种密封方式,使灰尘杂质无法进入机体内,从而保证了润滑油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转更加可靠。

5、动锥和定锥都是正置,动锥摆动时,在破碎腔出料口附近,动锥与定锥之间有一段间隙相等的平行带,使成品料度均匀。进料口尺寸不大,能够处理的都是经过初次破碎的物料。

圆锥破碎机优势

圆锥破碎机非常适合处理硬度高的砂石物料,绿色智能效率高

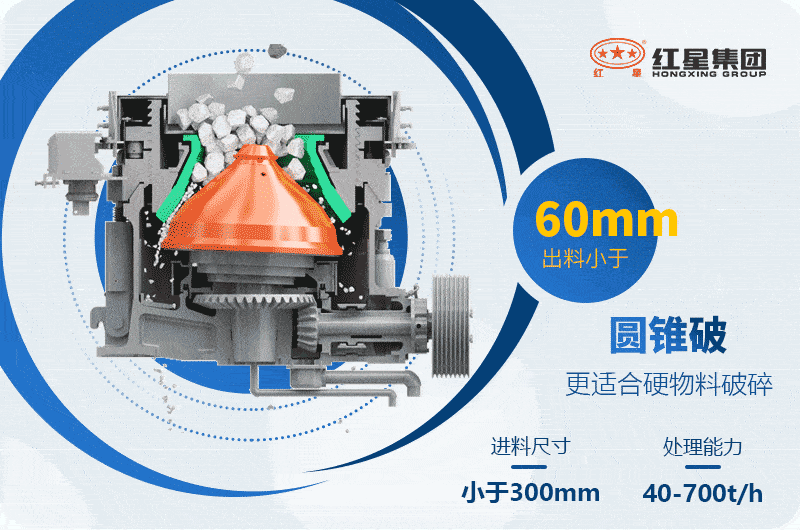

圆锥破碎机工作原理

圆锥破碎机工作时,电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动,从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。

圆锥破碎机原理

圆锥破碎机破碎物料原理

现场案例展示圆锥破碎机实力

圆锥式破碎机生产线现场视频

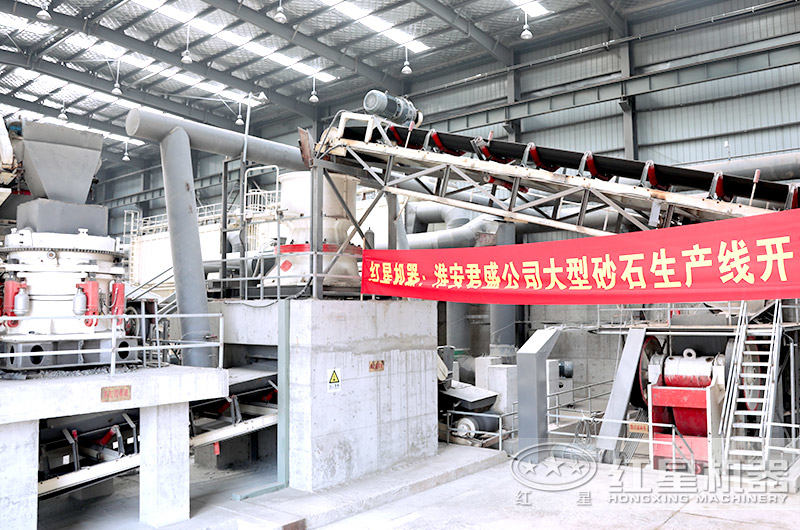

圆锥式破碎机客户现场

圆锥式破碎机客户现场图

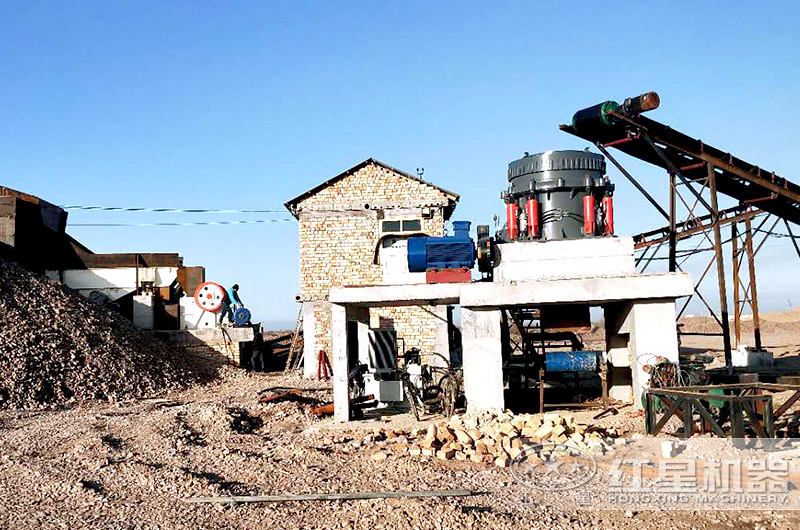

红星客户两台圆锥破碎机生产现场

红星客户两台圆锥破碎机(单缸、多缸)生产现场

红星圆锥破碎机价格

红星机器作为市面上比较大型的矿山设备厂家,生产出来的设备质量高,远销160多个国家,得到了20万+客户的共同认可,给出的圆锥式破碎机价格为8万起,具体价格根据实际选择设备以及设备型号而定;

众所周知,红星圆锥破碎机价格是国内各地区中较实惠的,一方面是因为郑州的物价及消费水平比较低,而且交通条件发达,设备运输成本也较低;另一方面是因为红星机器是直销型厂家,生产出来的设备直接交给客户,没有中间商赚差价,价格更实惠,可比其它厂家便宜近10%!

红星机器可提供多种服务

点击下方咨询,即可获得优惠报价

河南红星机器是一家专业的破碎机厂家,采用欧洲创新技术,并结合国内精良工艺设计和生产的圆锥破碎机,不仅质量好、效率高、寿命长、价格低、污染不多,而且价格更为经济实惠,保证为您创造更高经济效益,欢迎到厂实地参观、免费技术咨询!更多详情了解可在线免费咨询

型号与参数

圆锥破碎机
规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
多缸液压圆锥破碎机
型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22 160~250 160 11
C2 125 100 18 145~250
C3 95 75 14 120~250
F1 76 60 12 108~210
F2 54 45 10 81~210
HPM300 C1 1100 235 190 26 230~445 220 20
C2 211 170 20 200~445
C3 150 120 16 180~445
C4 107 85 14 160~220
F1 53 40 12 140~220
HPM400 C1 1400 299 240 35 270~630 315 27
C2 252 200 25 252~630
C3 198 160 25 243~630
C4 111 190 18 210~630
F1 92 75 15 162~370
F2 52 40 13 126~370
HPM500 C1 1500 335 270 38 365~790 400 40
C2 286 230 30 328~790
C3 204 165 22 280~790
C4 133 105 20 202~450
F1 95 75 16 175~450
F2 52 42 8 158~450
HPM650 C1   328 262 30 386~790 500
C2 279 225 25 348~790
C3 196 175 20 300~790
F1 106 85 13 280~530
F2 52 42 9 220~530
HPM800 C1 2000 353 280 38 616~1100 630 70
C2 297 240 38 522~1100
C3 267 214 25 495~1100
C4 219 175 22 380~1100
F1 155 125 20 328~730
F2 92 75 16 270~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

复合型圆锥破碎机
规格 型号 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
PSG 1300 1313 1295 137 110 13-31 109-181 160 23
1321 210 170 16-38 132-253
1324 241 190 19-51 172-349
1306 64 50 3-16 36-163
1308 89 70 6-16 82-163
1310 105 85 8-25 109-227

注:产量根据不同物料,进料粒度等因素其结果将有所不同

全液压圆锥破碎机
型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
GYS 300 C1 910 175 140 13-38 81-180 90 10
C2 102 80 9-22 60-180
F1 76 60 3-16 36-145
F2 41 30 3-13 36-130
GYS 400 C1 1200 241 190 19-51 207-400 200 20
C2 210 168 16-38 162-350
C3 137 110 13-31 126-310
F1 105 85 8-25 109-230
F2 89 70 6-16 82-230
F3 64 50 3-16 40-230
GYS 500 C1 1600 269 215 25-64 280-650 280 40
C2 241 190 22-51 258-450
C3 209 170 16-38 180-410
F1 133 105 10-25 162-355
F2 89 70 6-19 136-330
F3 70 55 5-13 90-300

注:产量根据不同物料,进料粒度等因素其结果将有所不同

单缸圆锥破碎机

SC单缸圆锥破中碎系列技术参数:

型号 腔型  给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率 (kw) 处理能力(t/h)
SC100S C1 240 175 22 90 85-170
C2 200 160 19 70-130
SC160S C1 360 290 25 160 125-345
C2 300 240 22 108-305
SC250S C1 450 360 35 250 265-524
C2 400 320 29 225-448
SC315S C1 560 450 41 315 349-1050
C2 500 400 38 318-892
SC450S C1 600 480 44 450 498-1500
C2 480 385 41 454-1274

SC单缸圆锥破细碎系列技术参数:

型号 腔型 给料口尺寸 (mm) 最大进料尺寸 (mm) 最小排料口尺寸 (mm) 电机功率(kw) 处理能力 (t/h)
SC100 F1 150 120 10 90 45-135
F2 90 70 10 43-118
F3 50 40 6 25-40
SC160 F1 200 160 13 160 69-215
F2 115 90 10 57-184
F3 75 60 8 70-90
SC250 F1 240 190 16 250 116-396
F2 140 110 13 97-346
F3 70 55  9 90-251
SC315 F1 275 220 32 315 177-662
F2 215 170 29 209-643
F3 175 140 29 162-552
F4 85 70 19 175-325
SC560 F1 300 240 22 560 448-1512
F2 195 155 19 380-1373
F3 90 70 13 357-912
SC750 F1 370 295 25 750 394-2181
F2 300 240 19 342-2020
F3 230 185 16 267-1814
F4 120 95 13 248-1165
F5 85 70 10 185-1170

注:产量根据不同物料,进料粒度等因素其结果将有所不同

轮胎圆锥破振动筛移动破碎站
型号 HX3S185GYS300 HX3S216GYS400 HX3S216HP300
运输长度(mm) 14500 15000 16000
运输宽度(mm) 3000 3000 4550
运输高度(mm) 4400 4500 4600
最大长度(mm) 17000 16000 17000
最大宽度(mm) 3400 3900 6900
最大高度(mm) 5800 6500 4700
重量(t) 34.5 49.5 41
轮胎配置 并装双轴 并装三轴 并装三轴
圆锥破 GYS300 GYS400 HP300
出料皮带机 B650×15M×2 B800×15M×2 B800×15M×2
返料皮带机 B650×14M B800×14M B800×16M
成品皮带机 B500×15M B800×6M B650×15M×2
振动筛之下 B800×7M B800×8M B800×9M
振动筛型号 3YK1854 3YK2160 3YK2160

商家解答

我要提问
  • 标准型、中型、短头型圆锥破有什么区别?
    三者的区别在于破碎平行带,短头型平行带较长,中型次之,标准型较短。
  • 圆锥破碎机可以制砂吗?
    圆锥破成品粒度3-64mm,常用于石子加工,如要进行制砂作业,建议选择专业制砂机设备。
  • 动锥突然转速加快?
    产生原因是动锥下沉或球面止推轴承损坏,锥形衬套上窜活动致使其与主轴间隙不足,通过调整间隙来解决。
  • 破碎锤头什么材质?
    高锰钢等高耐磨材质
  • 圆锥破碎机常用的保险装置有哪些?
    液压系统和弹簧系统,不同机型配置的保险装置不同。
  • 圆锥破碎机有哪些分类?
    ①单缸圆锥破碎机;②多缸液压圆锥破碎机;③全液压圆锥破碎机;④复合型圆锥破碎机
