环锤式破碎机

环锤式破碎机

进料粒度: ≤200-≤350mm

生产能力: 5-150m³/h

处理物料: 石灰石、花岗岩、河卵石、白云石、青石、铁矿石,岩石、石英砂、方解石、花岗岩、石英石、混凝土等。

环锤式破碎机简介

环锤破碎机分为:单段锤式破碎机、锤式破碎、立轴锤式破碎机、可逆锤式破碎机、环锤式破碎机。环锤式破碎机是新型的破碎机械,是一种带有环锤的冲击式转子破碎机。该类型锤式破碎机优势明显,深受破碎市场关注。以下将对环锤式破碎机的结构特点、使用操作、价格参考等详细说明,希望对有相关需要的企业有所帮助。

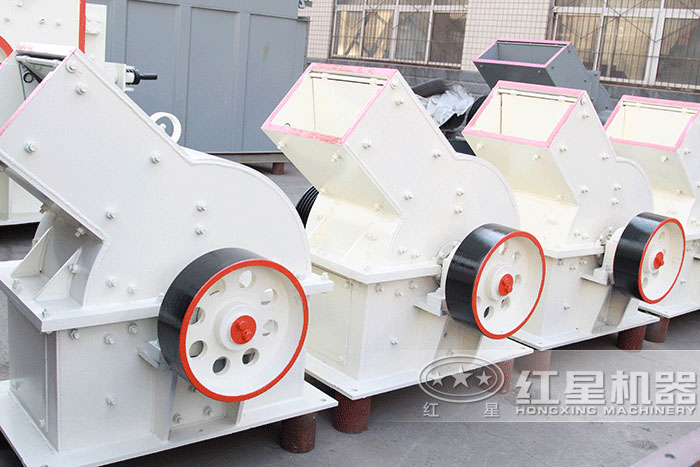

锤式破碎机

环锤式破碎机(小型)

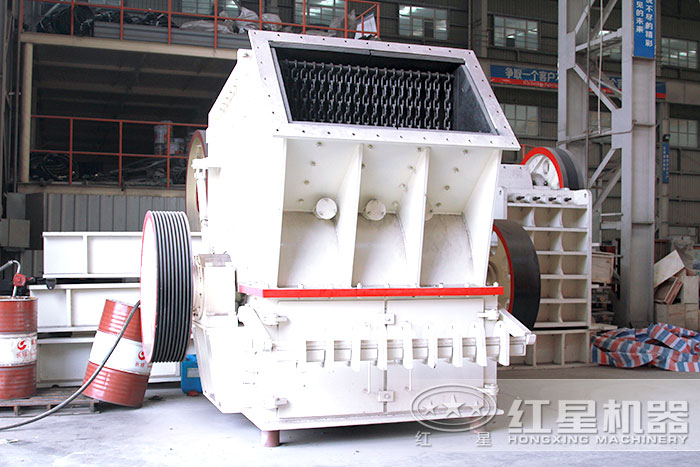

重锤式破碎机

重锤式破碎机(大型环锤式破碎机)

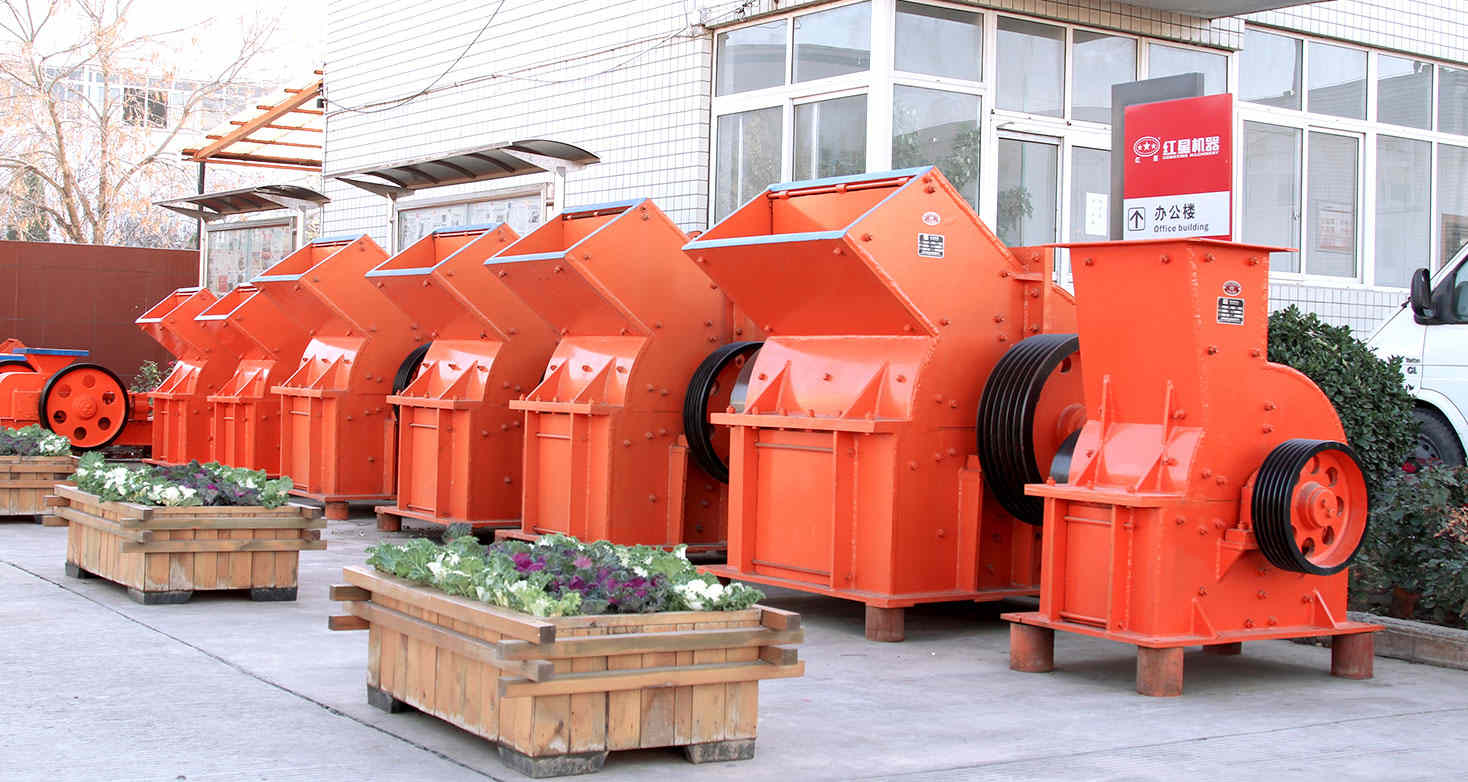

单段式破碎机

单段锤式破碎机(单段式破碎机

环锤式破碎机应用

环锤式破碎机主要用于各种中等硬度脆性物料,如:煤、煤矸石、焦炭、炉渣、页岩、疏松石灰石等的破碎。被破碎物料的抗压强度应≤100MPa,表面水分≤15%。还用于破碎纤维结构、破碎石棉水泥的废料以回收石棉纤维等等。该机可作干、湿两种形式破碎,环锤式破碎机适用于矿山、水泥、煤炭、冶金、建材、公路、燃化等部门。

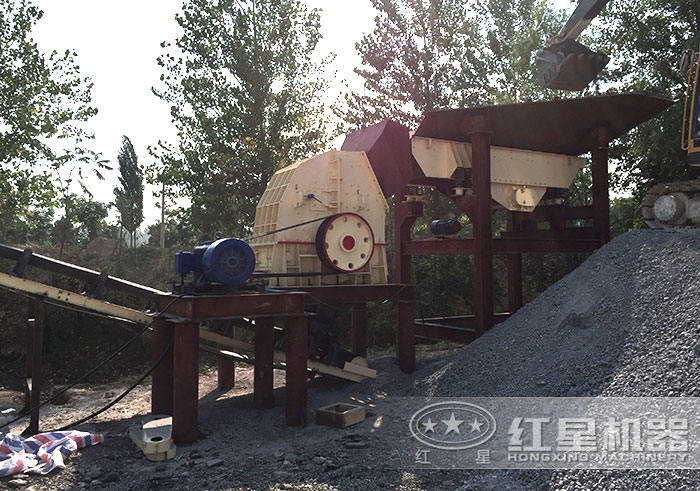

施工生产中的环锤式破碎机

施工生产中的环锤式破碎机

重锤式破碎机加工石子作业现场

重锤式破碎机加工石子作业现场

环锤式破碎机结构组成

环锤式破碎机由转子、机体、调节机构等主要部分组成,电动机通过弹性圈柱销联轴器直接驱动转子。

1、转子

转子部分由主轴、端部圆盘、锤头卡盘、锤轴、环锤及轴承体等主要零部件组成。环锤吊挂在锤轴上,锤轴安装在端部圆盘上,端部圆盘用螺丝固定在主轴上。

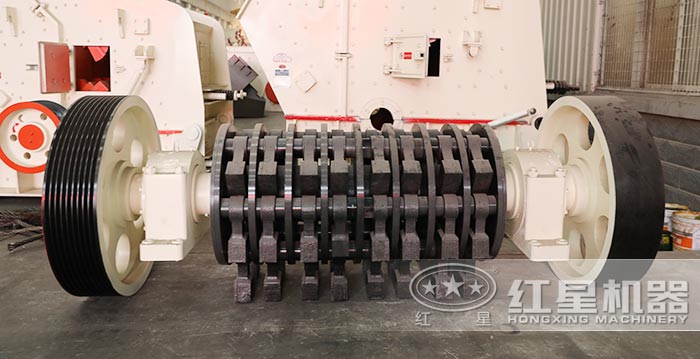

环锤式破碎机转子

环锤式破碎机转子(耐磨性强)

2、机体

机体部分由上下机壳、破碎板、筛板、筛架、衬板等主要零件组成。破碎板和筛板安装在筛架上。筛架的一端用轴悬挂在机壳两侧的轴座上,另一端通过连接板与调节机构相连。衬板安装在机壳两侧的内壁上,用以保护机壳不受磨损。

3、调节机构

破碎板、筛板与转子形成破碎腔,有的调节机构部分由蜗杆、蜗轮、连接板等主要零件组成,用于调节转子与筛板之间的间隙。还有的则由筛架托轴心转动进行调节。

环锤式破碎机是一种带有环锤的转子式破碎机。环锤不仅能随转子公转,还能绕锤轴自转,物料进入破碎腔后,首先受到转子高速旋转的环锤的冲击作用而破碎,被破碎的物料同时从环锤处获得动能,高速的冲向破碎板,受到二次破碎,然后落到筛板上,受到环锤的挤压和磨剥进一步破碎,并透过筛孔排出。

锤式破碎机作业原理

环锤式破碎机价格

一台环锤式破碎机价格多少?红星机器大型厂家直销,没有中间商,价格更实惠,多生产的环锤式破碎机型号多、类型齐全,你可以到场来实地参观考察。

点击咨询价格

环锤式破碎机的维护与保养

1、每当破碎机运转 60 小时后,对各轴承加油(1 号钙钠基润滑脂)一次。

2、定期检查各紧固件是否可靠。

3、定期检查各受磨零件的磨损情况。

4、锤头的更换

更换锤头时,先打开活动盖板,取出反击板,取掉上机壳两侧的小盖,然后用手转动飞轮,将锤轴对准机壳两侧的小孔,取出锤轴上的销轴及螺母,抽出锤轴,将旧锤头取出,换上新锤头,穿上锤轴,旋紧螺母,安装好开口销,在安装好其它各件,便可开机试车。

锤头的安装应达到如下要求:

(1)对称排的环锤重量不超过 0.1kg;

(2)全部排的环锤的质量应沿同一方向递增。

5、筛板的更换

更换筛板时,先打开活动盖板,取出反击板、活动板以及压紧筛板的压板,然后取出筛板,进行更换。

6、轴承座内的润滑,每隔 3~6 个月更换一次。加油量约为轴承座内部空间的三分之二。

环锤式破碎机厂家介绍

河南红星环锤式破碎机价格实惠

河南红星环锤式破碎机价格实惠

河南红星矿山机器,拥有40年生产研发矿山破碎设备40余年,生产出来的设备质量有保障,而且作为厂家直销商,所给出的价钱为出厂价,不用担心上当被骗的情况。有需求,可直接联系在线客服在线免费咨询,有客服24h为您介绍产品以及报价。


型号与参数

规格 处理能力(t³/h)
电机功率
(kw)
PCΦ400×300 3-10 4P 11
PCΦ600×400 6-22 4P 22
PCΦ800×600 10-40 4P 55
PCΦ1000×800 15-50 4P 75
PCΦ1000×1000 18-55 4P 90

注:产量根据不同物料,进料粒度等因素其结果将有所不同
