雷蒙磨成套设备

雷蒙磨成套设备

主要设备: 主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等

应用领域: 中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等

处理物料: 适用于重晶石、方解石、钾长石、滑石、大理石、石灰石、白云石、莹石等。

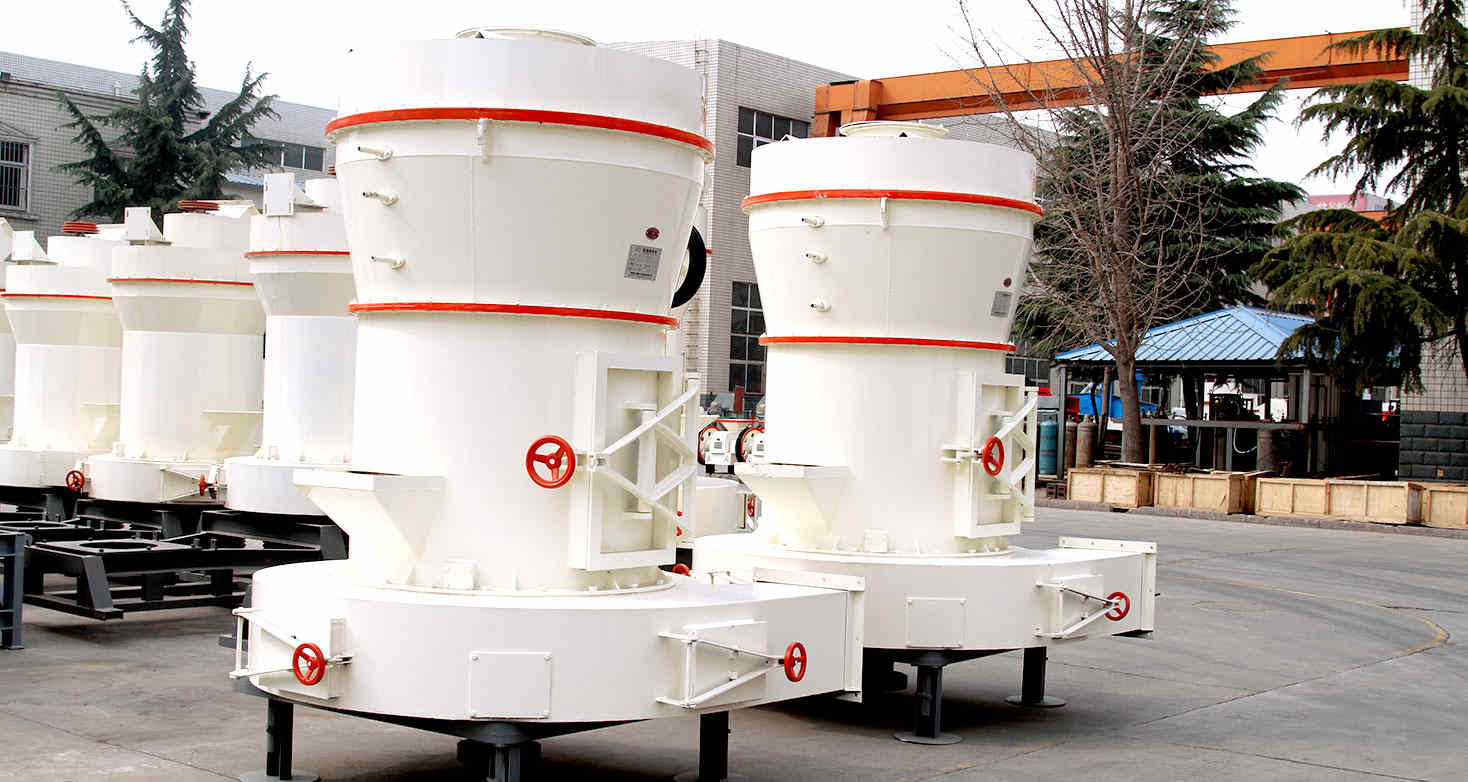

雷蒙磨粉机简介

雷蒙磨粉机是中小型矿山、化工、建材、冶金、耐火材料、制药、水泥等行业的高产闭路循环的高细制粉设备,是代替球磨机加工粉末的一种新型磨粉机。雷蒙磨型号有3R1410、1815、2115、2615、2714、2715、2716、3016、4R2715、3016、3116、3216、5R4119、5R4121及6R4427等。

雷蒙磨成套设备的组成

雷蒙磨粉机主要由主机、分析机、鼓风机、成品旋风分离器、管道装置、电机等组成。其中主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。辅助设备有颚式破碎机斗式提升机电磁振动给料机、电控柜等,用户可以根据现场情况灵活选择。

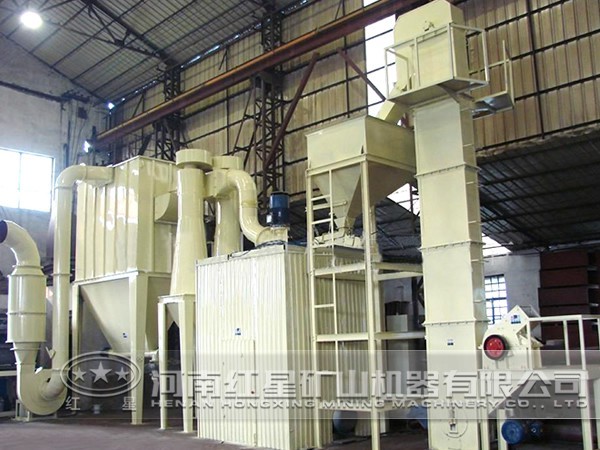

雷蒙磨成套设备

雷蒙磨成套设备的优势

1、雷蒙磨设备比球磨机效率高、电耗低、占地面积小、一次性投资不多。

2、磨辊在离心力的作用下紧紧地碾压在磨环上,因此当磨辊、磨环磨损到一定厚度时并不影响成品的产量与细度。磨辊、磨环更换周期长、从而剔除了离心粉碎机易损件更换周期短的弊病。

3、该机的风选气流是在风机—磨壳—旋风分离器—风机内循环流动作业的,所以比高速离心粉碎机粉尘少,操作车间清洁、环境污染不多。

雷蒙磨成套设备的操作

雷蒙磨开动前,应检查所有检修门关闭是否严密,检查破碎机的腭板间隙是否符合进料粒度尺寸,调整分析机转速以达到成品粒度要求。最后按以下顺序开机。

1、开动提升机;

2、开动鄂式破碎机;

3、待料仓存有物料后,启动分析机;

4、启动鼓风机(空负荷启动,待正常运行后再加载);

5、启动雷蒙磨主机,在启动主机瞬间随即启动电磁振动给料机,此时设备粉磨工作即为开始。

雷蒙磨操作顺序简介如下:启动:提升机→破碎机→分析机→风机→主机→给料机。雷蒙磨停机时应按下列顺序关闭各机:

1、先关闭给料机停止给料;

2、约一分钟后停止主机;

3、吹净残留的粉子后停止鼓风机;

4、最后关闭分析机。

雷蒙磨停机顺序是:给料机→主机→鼓风机→分析机。注:提升机输运物料至料仓一定量后,先停止破碎机而后再停止提升,此项应由储料量现时变动。

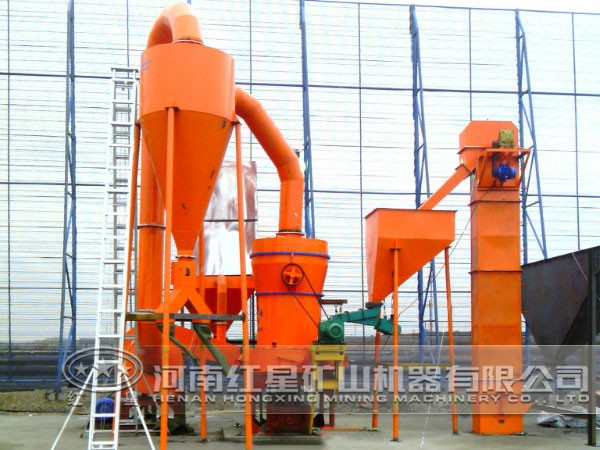

雷蒙磨成套设备

雷蒙磨成套设备的安装

1、地基:用户根据为用户设计的设备总体.布局图以及生产线设备地基图,应严格地按照图示尺寸要求.进行设备地基的土建施工,尤其对于地角螺栓孔预留尺寸与相对位置,要反复检测核对,对雷蒙机的地基,必须用钢筋骨架,必要时可在地基四周留防震沟。

2、安装

(1)将生产线所有设备座落到各自的地基位置上,串上相应的地脚螺栓,找准坐标位置(以 为准),并将设备找平后开始进行二次水泥混凝土浇注,将地脚螺栓孔注满,在经过一星期左右凝固后,逐步紧固地脚螺栓,并进行二次水平找准。

(2)磨机主体部件安装

①将雷蒙机底座总成吊入安装位置(垫入防震胶垫),串上地脚螺栓(然后用水平仪校平)。

②逐步紧各地脚螺栓,最后紧固所有地脚螺栓。

③将罩筒、分析机安装在分析机支架上,然后移动支架,使罩筒下迷宫止口与风箱迷宫挡圈同心,同时填高支架地脚调整罩筒下止口与大底座轴向间隙在10mm左右,然后装好帆布密封套,达到即隔振又密封的目的。

(3)联接所有设备管道,对局部不合适的需现场切割组焊,以确保管道联接的密封效果。

(4)按电路原理图选择合适的线径各设备电器与总控制柜联接起来,必须注意各电机的正反转,严防反向运转,导线走线必须安全可靠,用铁管或卡子将各电缆固定起来,并通过电缆地沟与控制柜连接,各设备必须可靠安全接地,切记用电安全。

(5)各润滑油点加注一遍润滑脂或润滑油,检查油量。各皮带传动应重新检查一遍皮带松紧度,并用张紧装置作适当调整。

红星机器是河南郑州雷蒙磨成套设备生产厂家中的好的拓路者,其雷蒙磨成套设备价格合理、质量可靠,是您的好选择!

河南郑州雷蒙磨成套设备生产厂家地址:河南省郑州市高新檀香路路8号。

雷蒙磨成套设备价格咨询热线:0371-67772626。

型号与参数

型号
参数
4525 4119
进料粒度(mm) ≤30 ≤25
成品粒度(mm) 0.173-0.044 0.173-0.044
不同物料细度班产(t) 16-176 8-78
中心轴转速(r/min) 82 105
磨环直径(mm) 1770 1400
磨辊直径(mm) 450 410
磨辊高度(mm) 250 190
主机电机(kw) Y315M-4-132 Y280S-4-75
风机电机 Y315M-4-132 Y280S-4-75
分析器电机 YCT250-4A-18.5 YCT200-4B-7.5
