增设水泥磨提高水泥粉磨工艺效率

作者:红星机器 发布时间:2015/08/14 18:06:33 更新时间:2018/08/18 14:15:38

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

根据国家关于水泥工业产业政策的要求,限期淘汰Φ3.0m以下的球磨机,允许保留Φ3.0m的球磨机。2003年前建设的水泥粉磨线,有很多是Φ3.0m的球磨机,生产能力低,水泥生产成本高,但淘汰更新的代价也比较大。本文以某水泥厂改造Φ3.0m×9m球磨机为案例,为Φ3.0m球磨机的水泥生产企业提供技改方案。

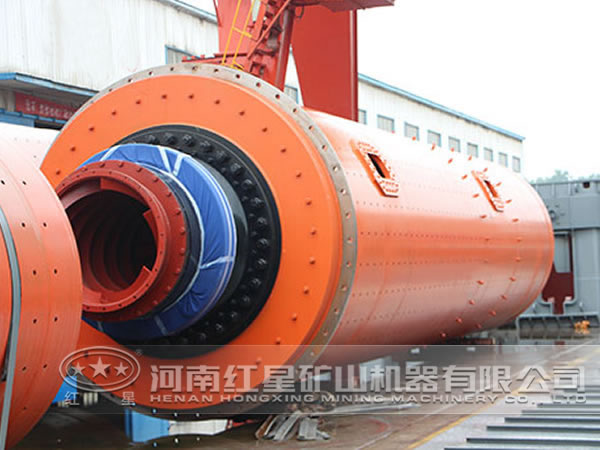

球磨机

1、粉磨效率与球磨机规格的关系

从粉磨工序效率看,直径大的球磨机带起研磨体的高度高,势能大,有利于冲击破碎大块物料,因此,在物料粗磨阶段其破碎能力比小直径的球磨机强。但大直径球磨机的细磨效率相对低,因为细磨阶段是研磨体与物料之间相对滑动摩擦粉磨的过程。决定这个过程效率高低的主要有两个因素:

一是研磨体与物料的接触面积,这主要取决于研磨体的尺寸和装载量。装载量越多,接触面积越大;研磨体规格越小,接触面积也越大。因此,细磨仓研磨体级配设计的原则一般根据磨机有效容积、进出细磨仓物料物理特性的要求,趋向大装载量、微型研磨体方案。

二是研磨体与物料之间相对滑动的幅度,这与研磨体与物料的混合物随磨机筒体旋转形成的同心圆状截面中心滞留区比例有关,直径大的滞留区比例大,相对滑动量少,研磨效率低。尽管在磨内结构设计中增设了活化衬板,但实践表明其改善幅度有限。同理,直径小的球磨机对于大块物料的破碎能力弱,但研磨效率高。

2、水泥磨对比球磨机具备的优势

随着水泥磨装备的成熟及粉磨工艺技术的进步,水泥磨已成为当代水泥粉磨系统的必然选择。水泥磨与球磨机形成的挤压联合粉磨系统工艺,随着水泥磨,的大型化,经过水泥磨粉磨-粗分级-细分选以后的入磨半成品粒度大幅度下降,可实现100%降低到1.0mm以下,球磨机的冲击破碎功能已几乎完全被水泥磨取代。因此,在大型水泥磨配套球磨机的挤压联合粉磨工艺系统中,大直径球磨机比小直径球磨机所具有的破碎优势不再突出,而小型球磨机比大型球磨机的研磨优势更加突显。在毫米级粉磨(将物料粒度从20~80mm粉碎到1.0mm以下)的粗磨阶段,水泥磨“料层粉碎”原理具有球磨机“冲击粉碎”原理无法比拟的比较优势;在微米级粉磨(从80~100μm细磨到0~60μm)的细磨阶段,小型球磨机的直径小,无效粉磨的滞留区比例小,研磨效率高,具有大型球磨机无法比拟的细磨优势。因此,采用大型水泥磨改造小型球磨机成为理想的粉磨系统技改之选择。

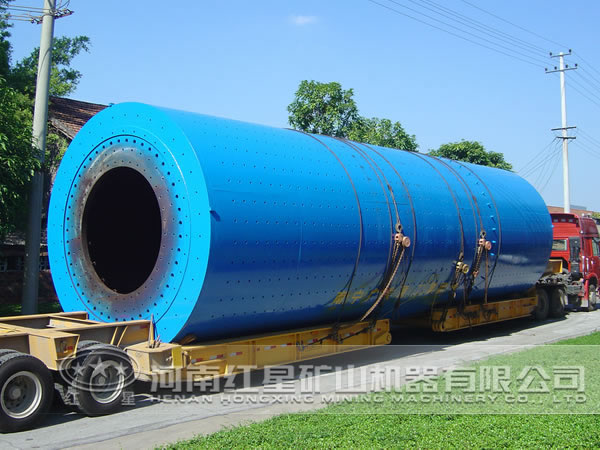

水泥磨

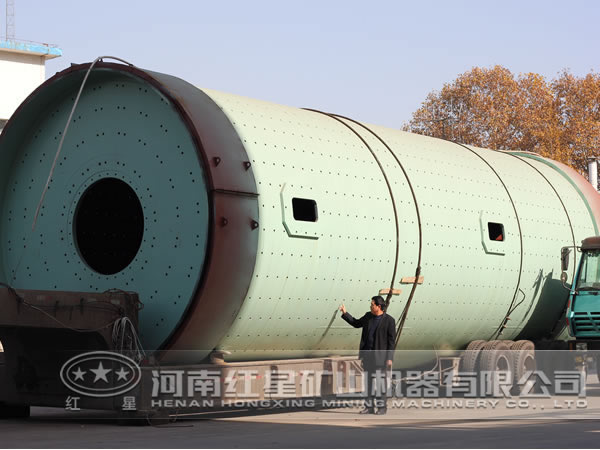

水泥磨

3、水泥粉磨工艺流程

某水泥厂原有Φ3.0m×9m水泥粉磨闭路一套,水泥生产品种为P·O42.5水泥,台时产量为40t/h,水泥粉磨平均电耗36.5kW·h/t,粉磨电耗较高。

结合工厂现有建设条件及存量设施、设备现状,红星矿山设备厂家提出实施增产节能改造,改造目标从现在的粉磨能力40t/h提高到75t/h;电耗从现在的水泥平均粉磨电耗36.5kW·h/t降低到水泥平均粉磨电耗30kW·h/t;将原有的闭路粉磨系统改为开路系统,磨前采用红星厂家生产的水泥磨+静态气流分级机+下进风式专用动态高能选粉机等构成挤压分选系统,将原料粒度从原始粒度全部降低到1.0mm以下,送入Φ3.0m×9m球磨机粉磨至成品的工艺方案。

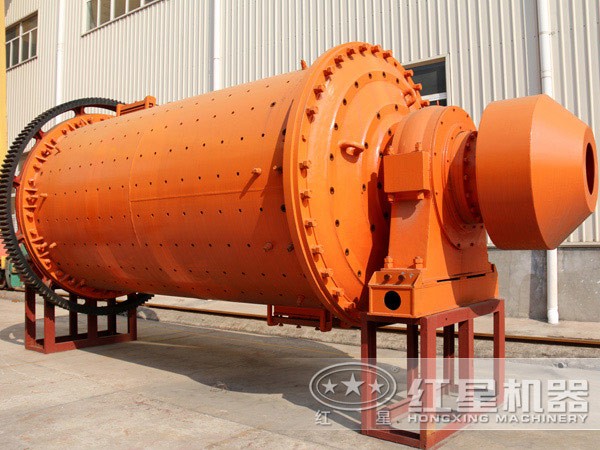

水泥磨

挤压粉磨工艺流程描述如下:

(1)料流:库底配料秤→按比例配好的物料→库底皮带机→板链式提升机→水泥磨上方稳流称重仓;称重仓混合料→水泥磨→料饼提升机→气流分级机→分级后粗的物料返回称重仓;分级后细的物料→下进风式专用动态高能选粉机→分级后的粗粉返回称重仓;分级后的细粉→旋风筒→空气输送斜槽→Φ3.0m×9m水泥磨(磨机改造成开路高能筛分磨)→磨尾提升机→空气输送斜槽→入库提升机→水泥库。

(2)气流1:来自稳流称重仓、水泥磨、料饼提升机→气流分级机→下进风式专用动态高能选粉机→旋风筒→循环风机→大部分风返回气流分级机;少部分风→收尘器→旁路风机→排入大气。

(3)气流2:Φ3.0m×9m球磨机→原磨尾收尘器→原磨尾排风机→排入大气。

水泥磨

本文通过分析球磨机规格对粉磨效率的影响,并比较了水泥磨与球磨机的优劣特性,在水泥厂原有装备的基础上对水泥粉磨工艺进行了改进。该改进项目十分成功,使每台设备都充分发挥作用,并且一最少的代价取得了节能、增产、增效的效果。红星机器专业生产水泥磨,如需购买,请拨打咨询热线:0371-67772626。
