PCZ型重锤式破碎机

PCZ型重锤式破碎机

进料粒度: ≤400-≤1200mm

生产能力: 100-3000t/h

处理物料: 石灰石、花岗岩、河卵石、白云石、青石、铁矿石,岩石、石英砂、方解石、石英石、混凝土等。

PCZ型重锤式破碎机介绍

PCZ型重锤式破碎机又称重锤破、重锤破碎机等,是行业内技术含量较高的锤破类型,是专业破碎技术、机械化制造、自动化系统三者正好结合的典范,对石灰石、河卵石、花岗岩、铁矿石、石英石等近千种物料均有着良好破碎效果,被广泛应用于冶金、建材、环保、化工、公路、桥梁等领域。

PCZ型重锤式破碎机,取代粗碎、细碎设备,碎石效果更好

PCZ型重锤式破碎机破碎比大、产量高、节能环保、运行平稳、故障少,且可达到一次投料成型的理想破碎效果,因此倍受国内外用户的关注和青睐。接下来重点介绍该设备的结构、工作原理、突出优势及价格,以便于大家对其有更深入了解。

走进PCZ重锤式破碎机车间,体验设备之美

1610重锤式破碎机

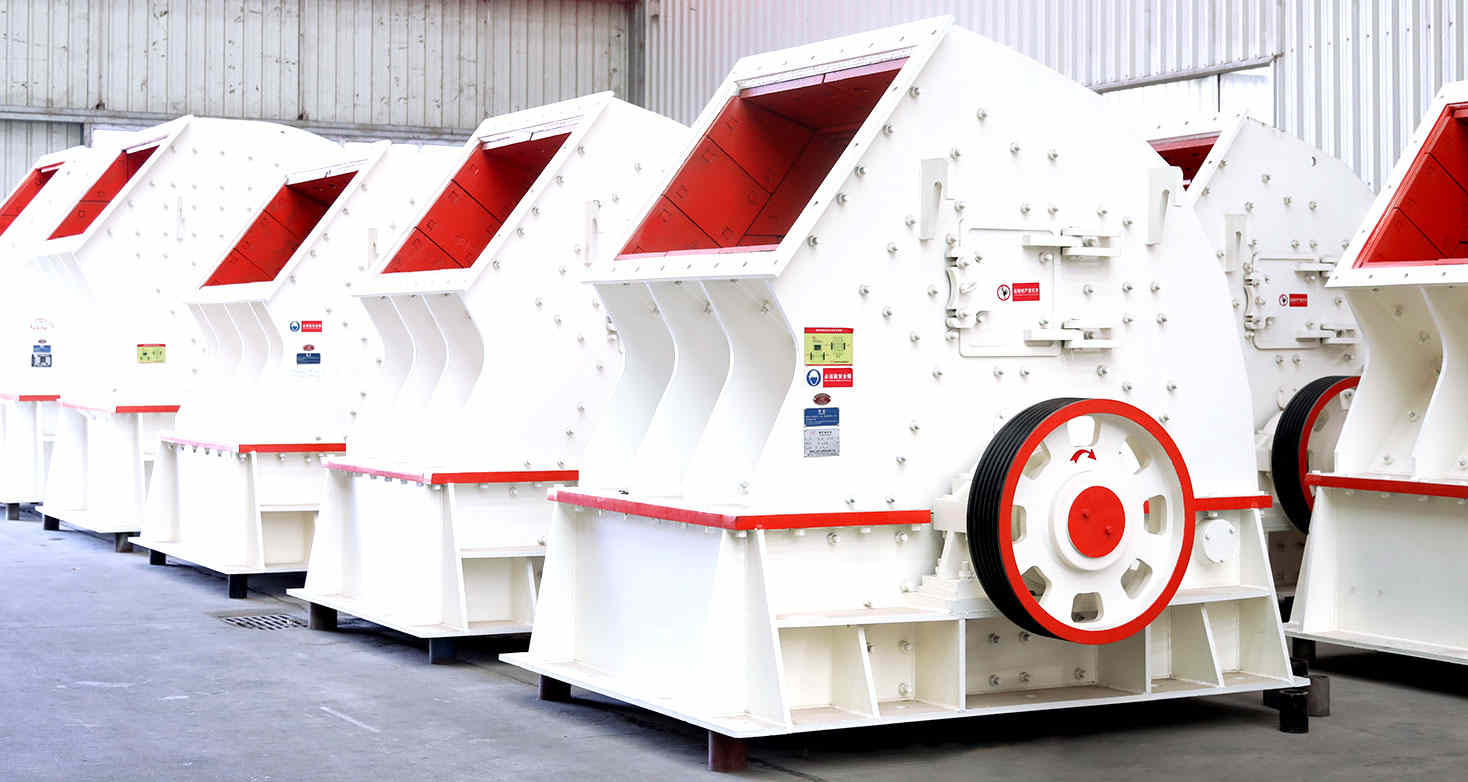

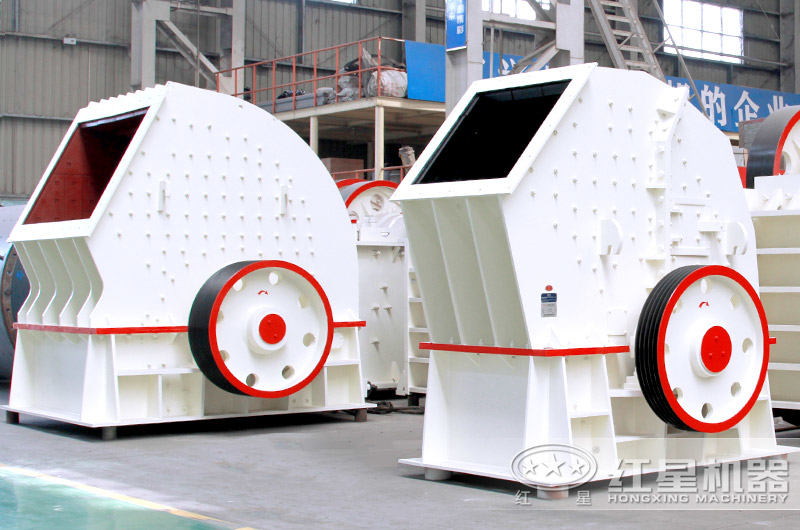

红星厂家PCZ重锤式破碎机车间现货供应

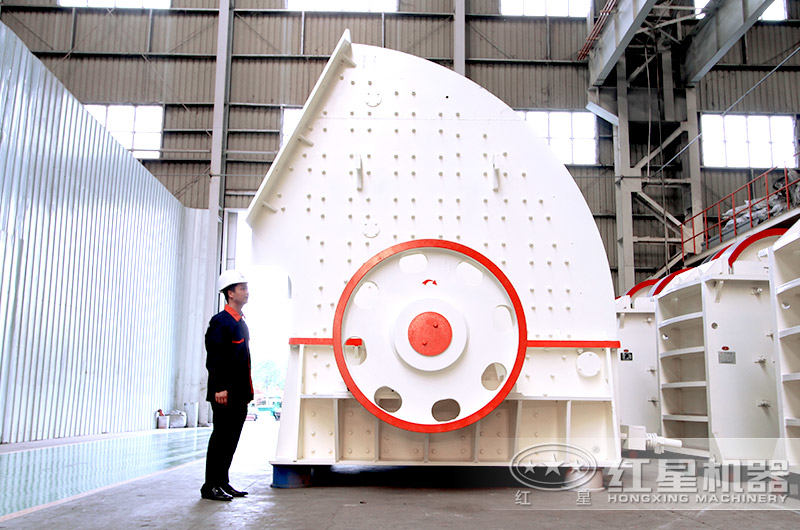

PCZ重锤式破碎机侧面

PCZ重锤式破碎机侧视图,也叫做蜗牛破碎机

PCZ型重锤式破碎机结构

PCZ型重锤式破碎机结构简单,通常是由机壳、转子、篦条、打击板、滚动轴承、主轴、锤架、锤头销轴、锤头、压紧锤盘、飞轮等部件构成。

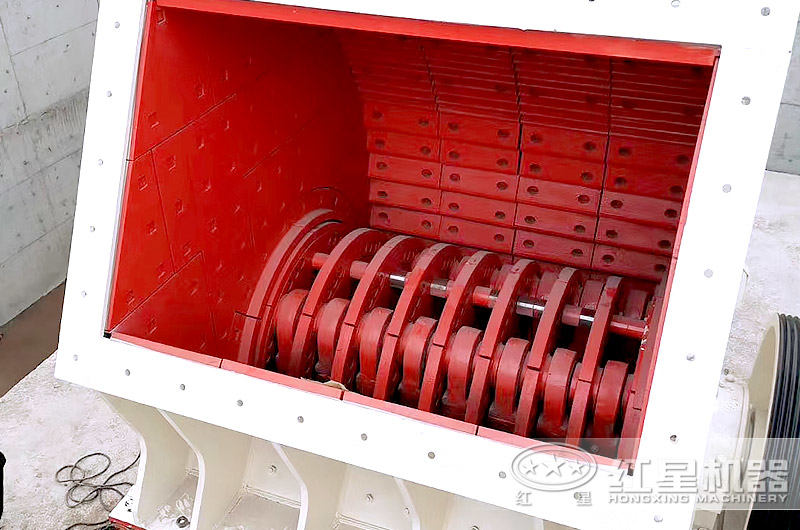

PCZ重锤式破碎机板锤

PCZ型重锤破内部转子、板锤

1、转子制作采用Mn18,这是目前较为耐磨材料,且转子外层加有耐磨护圈,转子外侧磨损后,只需更换弧圈,不需要换整套转子,节约维护成本。

2、标准螺栓,衬板、反击板、加强筋机壳的螺栓使用统一规格的,一个扳手即可完成整台机器的保养与维护,拆卸方便,便于维护。

3、机壳由上下壳体组成,焊接结构采用退火工艺与龙门镗铣床加工,充分了壳体与转子的安装精度。机壳外部加强筋处理也再次机壳本身的坚韧性和稳定性。

”碎石一次成型“,PCZ型重锤破工作原理

电动机带动转子在破碎腔内高速旋转,物料自上部给料口给入机内,受高速运动锤子的打击、冲击、剪切、研磨作用而粉碎。在转子下部,设有筛板、粉碎物料中小于筛孔尺寸的粒级通过筛板排出,大于筛孔尺寸的粗粒级阻留在筛板上继续受到锤子的打击和研磨, 筛板排出机。

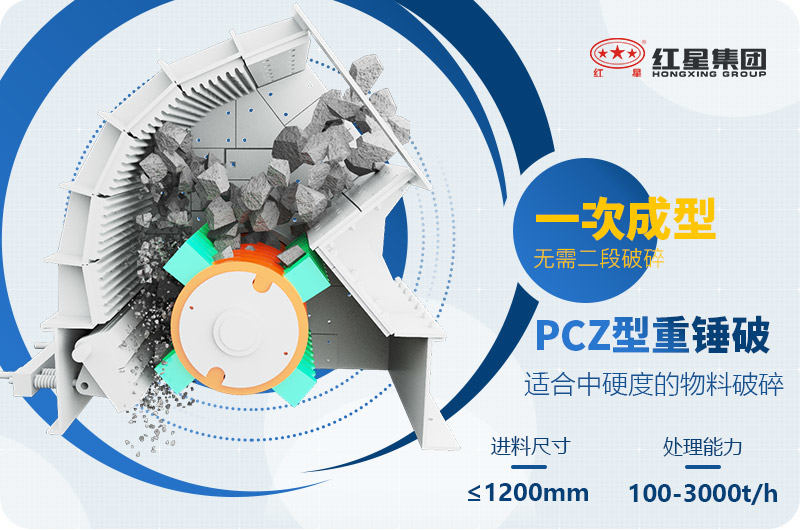

重锤破作业原理展示

PCZ型重锤式破碎机加工物料一次成型示意图

亮点展示:PCZ型重锤破设备优势

锤头材质选用精良,且用心打造,使其具有超强耐磨抗压、结实耐用性,破碎强度提升3倍左右,自身寿命也延长2-3个周期;

进料口设计合理,破碎腔体内的设计完全符合动力学原理,提高生产效率、避免物料堵塞,较同类破碎机的产量提高40%以上;

出料口改良优化,保证成品物料粒度可调,且级配合理、粒型美观、质量结实,实现物料一次成型效果,满足更高标准的生产需求;

特别的蜗牛壳外观设计,不仅造成美观,且抗冲击力更强、占地面积减小,设备运行稳定性增强,基础投资费用也会降低10%左右;

节能环保、绿色效率高是该设备的较大特点,同时厂家还会提供较完善、专业、系统的售后服务 ,保证设备的后期使用更加顺畅,免除客户的后顾之忧。

在线免费咨询了解更多设备详情。

经过PCZ重锤式破碎机加工之后的物料成品

PCZ重锤式破碎机加工之后不同规格的物料成品

匠人之心—PCZ型重锤式破碎机再升级!

PCZ型重锤破还可以安装在移动车架上,组合成移动重锤破;通过把重锤破放在放在轮胎移动平台上,可以快速布置,灵活移动,节约时间和成本,免去打桩水泥基建成本和时间。该机型破碎比大,即进料尺寸大,出料尺寸小,可以等于一台粗碎机和一台细碎机的效果。

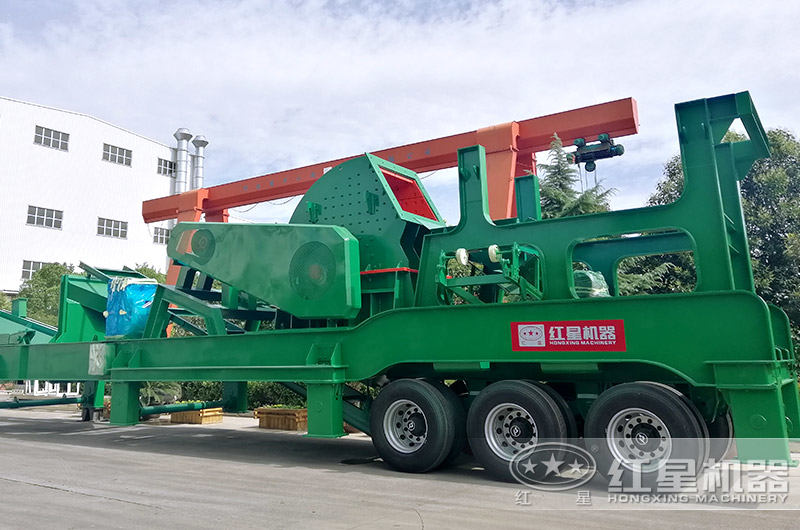

移动式重型锤式破碎机

搭载移动车架的PCZ型重锤破(组装中)

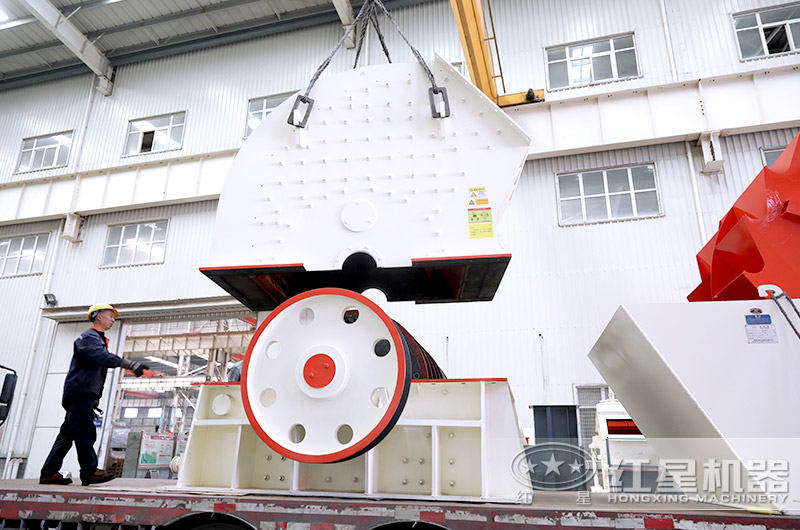

重锤破正在装车发货

重锤破正在装车发货

实战尽展—PCZ型重锤式破碎机生产现场

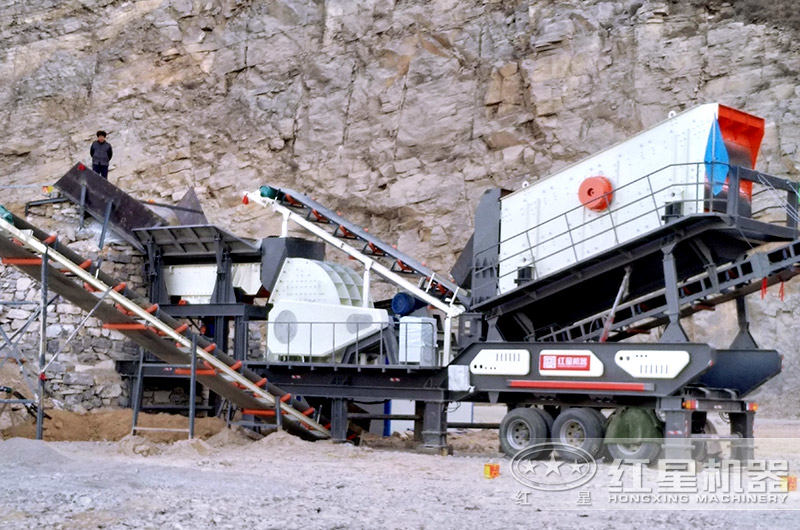

移动pcz重锤式粉碎机作业现场

江西用户移动pcz重锤破作业现场

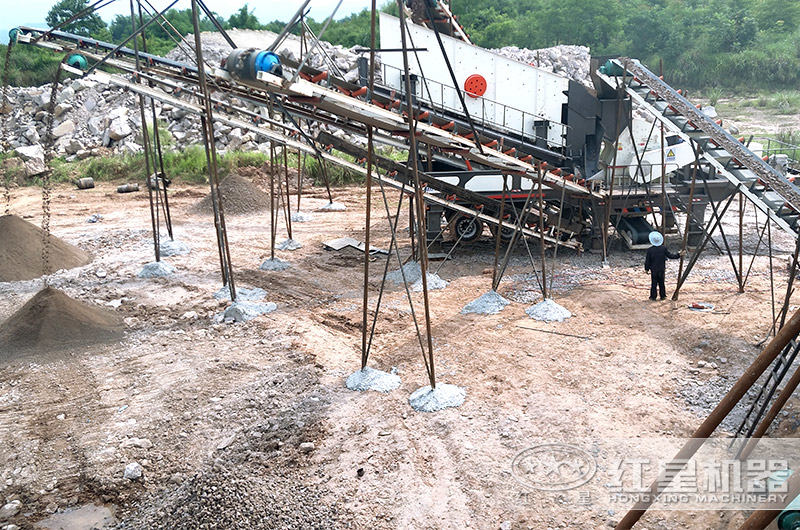

移动重锤式破碎机施工图

移动重锤式破碎机可将物料破碎成多种粒度需求

河南辉县投入一台PCZ重锤式破碎机生产

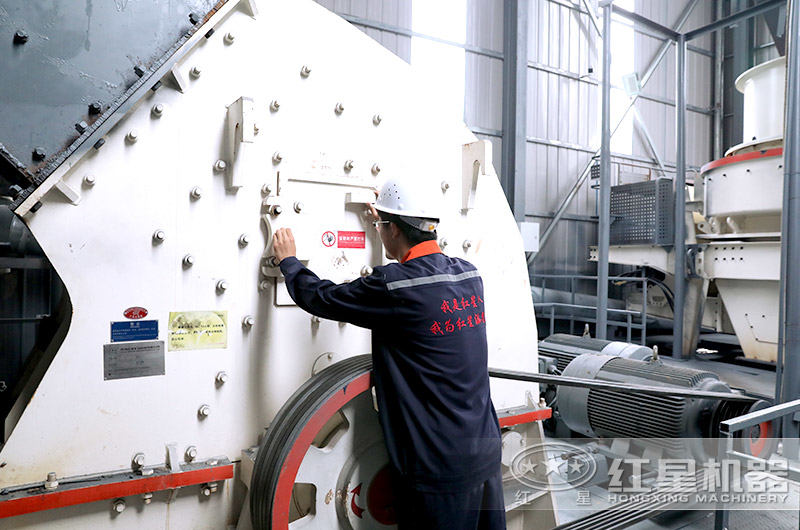

登封现场,红星师傅正在为客户做最后的检查

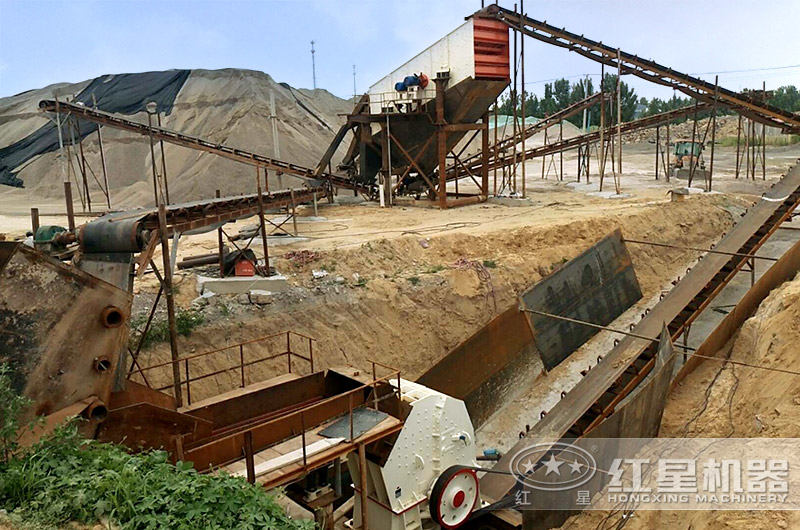

固定式锤式破碎机工作现场

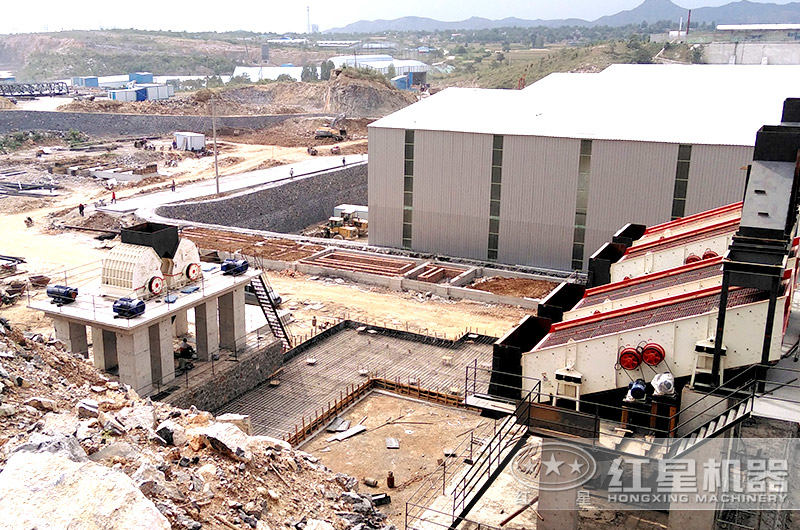

固定pcz重锤式粉碎机生产现场

2台重锤式破碎机安装现场

2台重锤式破碎机安装现场

PCZ型重锤式破碎机价格

PCZ型重锤式破碎机价格是多少?这是用户关心的要点问题,市场上的重锤式破碎机价格在20万以上,不过数据显示,我公司设备比市场价便宜3-7万元。

由于该设备由公司独立研发设计、生产销售,并承担后期维修保养工作,直接面向用户市场,不存在中间加工厂商、代销商等赚差价现象,价格设定自然也会偏低些;

其次,厂家实力强,生产技术成熟化,完全没有制造成本的浪费,故而价格实惠;再则,厂家口碑好、利润小,所以市场报价更经济实惠、更多详情了解可免费咨询优惠报价

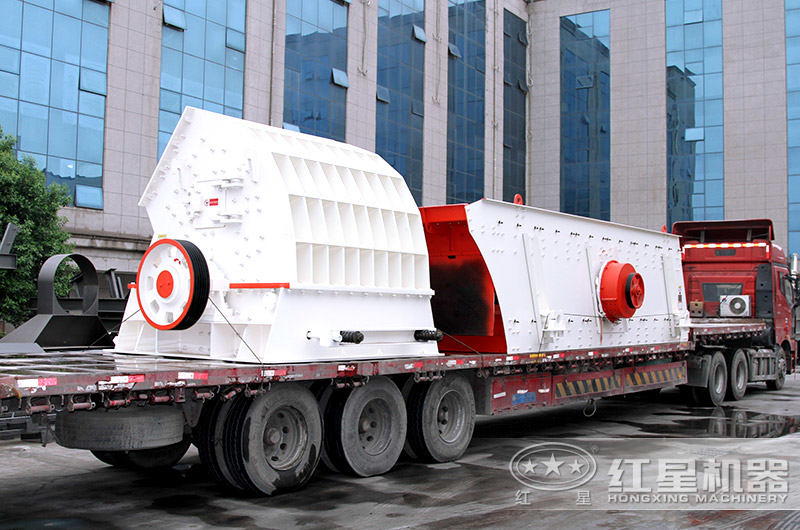

PCZ重锤式破碎机正在发货

PCZ重锤式破碎机正在发货,相信红星机器设备品质

红星PCZ重锤式破碎机售后现场

红星PCZ重锤式破碎机售后,不管距离多远都能赶到现场

型号与参数

型号 转子直径×长度 (mm) 进料口(长×宽)(mm) 最佳进料粒度 (mm) 处理能力(t/h) 电机功率 (kw) 外形尺寸 长×宽×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:产量根据不同物料,进料粒度等因素其结果将有所不同
