鄂式破碎机

鄂式破碎机

【进料粒度】:≤120-≤1500mm

【生产能力】:1-2200t/h

【处理物料】:河卵石、方解石、花岗岩、石英石、混凝土、白云石、青石、铁矿石、石灰石、铁矿石等。

全国24小时销售热线: 0371-67772626

鄂式破碎机概述

鄂式破碎机简称鄂破,鄂式破碎机的结构主要由机架、偏心轴、大皮带轮、飞轮、动鄂、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定鄂板与活动鄂板等组成。

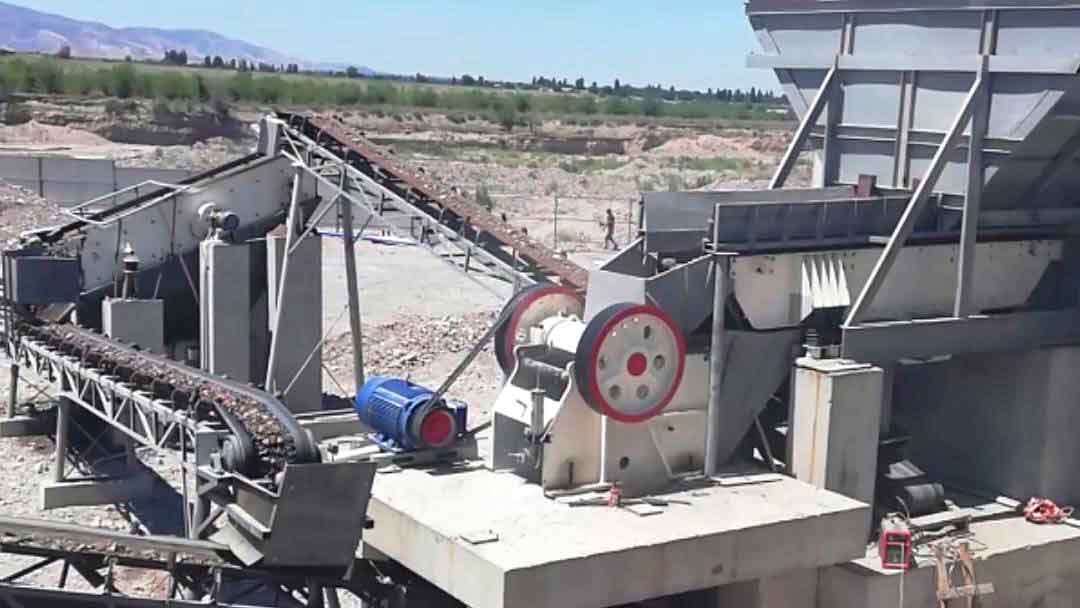

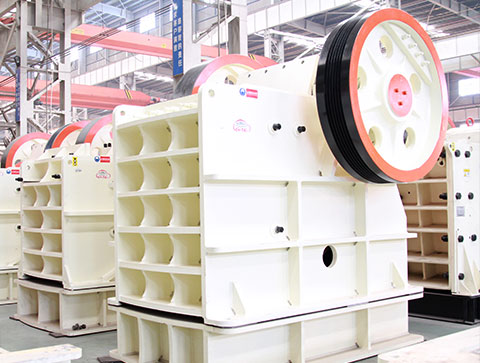

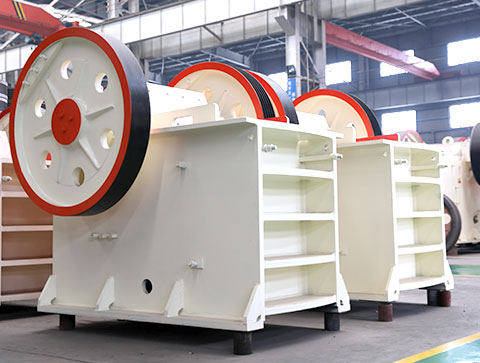

鄂式破碎机厂家图片

鄂式破碎机

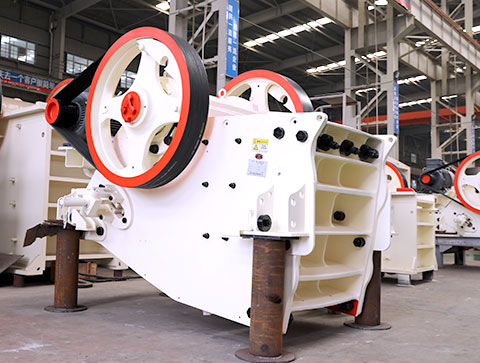

大型鄂式破碎机

小型鄂式破碎机

鄂式破碎机

鄂式破碎机

鄂式破碎机优点

本系列鄂式破碎机(颚式破碎机),具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。

鄂式破碎机性能

鄂式破碎机应用范围

郑州鄂式破碎机主要用于各种矿石与大块物料的中等粒度破碎,鄂破分粗破和细破两种。该鄂式破碎机系列产品规格齐全,鄂破给料粒度为125mm~750mm,是初级破碎首选设备。鄂式破碎机广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。该鄂式破碎机可破碎抗压强度不大于320Mpa的物料,在工矿企业中被广泛应用。

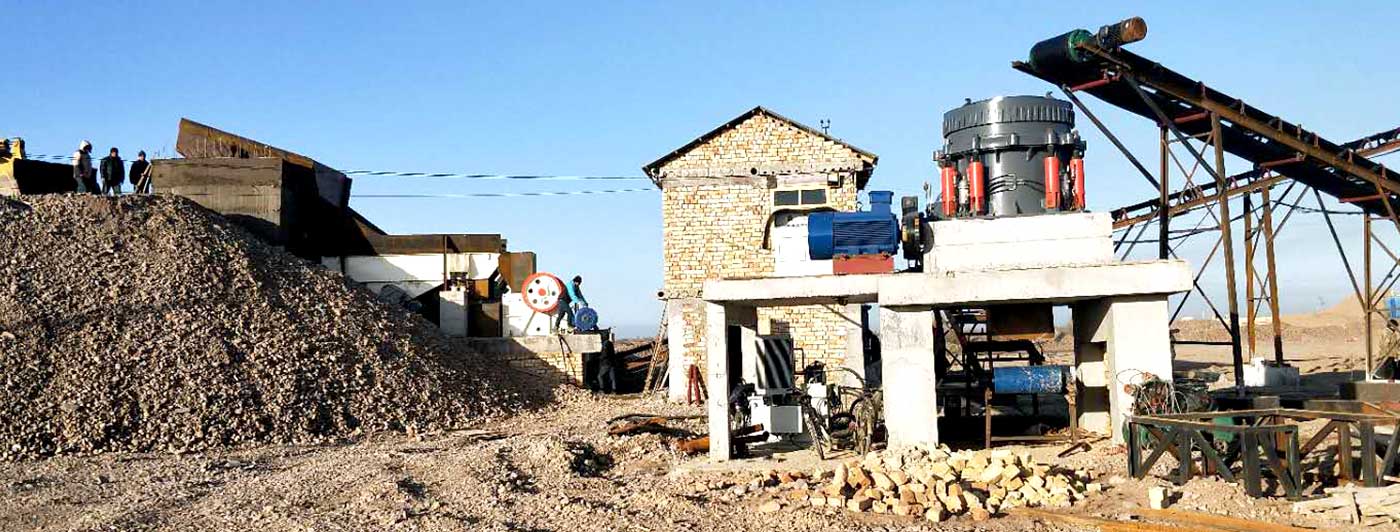

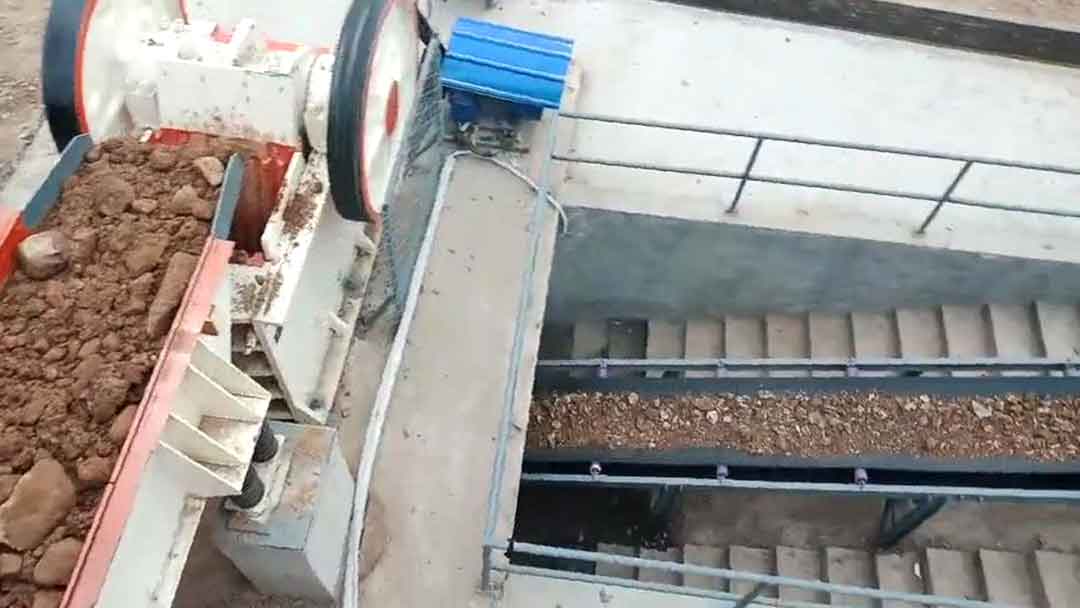

石灰石/河卵石鄂式破碎机

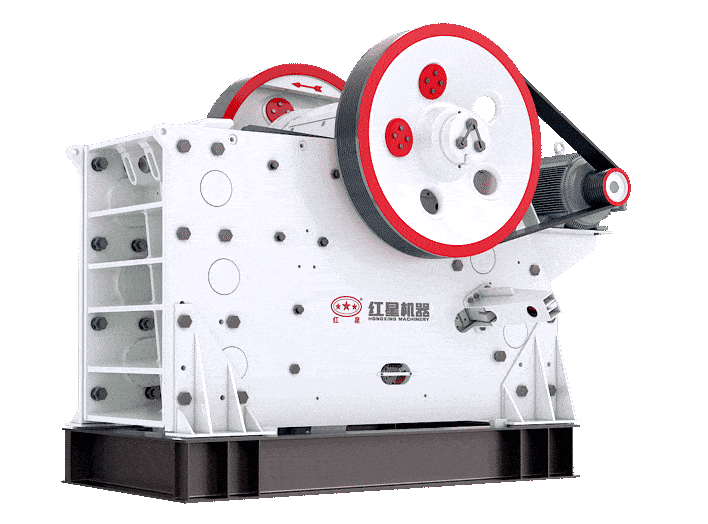

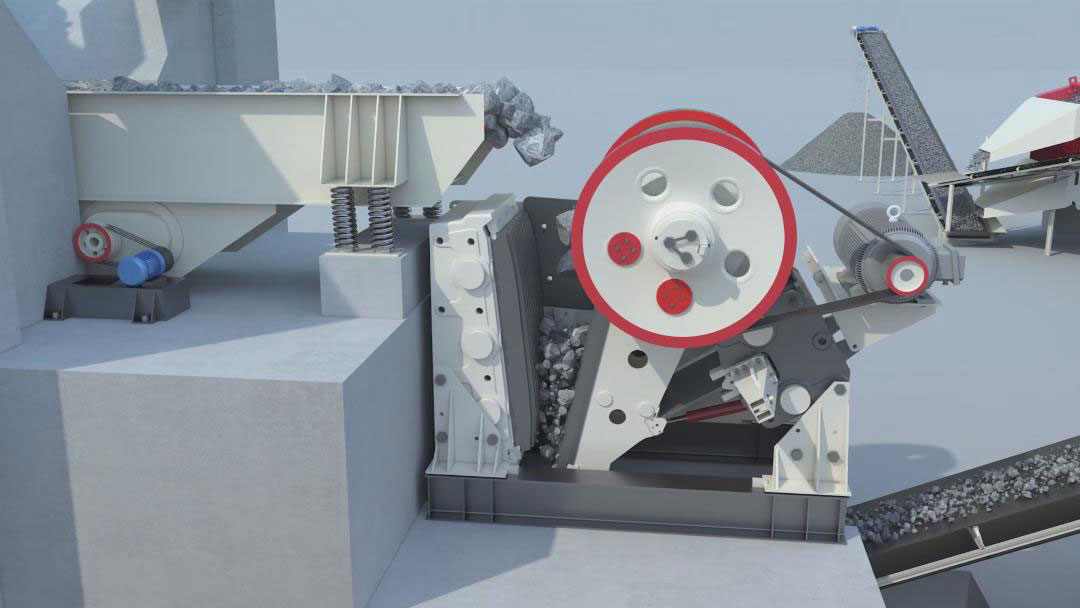

鄂式破碎机工作原理

鄂破偏心轴旋转时,带动连杆作上下往复运动,从而使两块推力板亦随之作往复运动。通过推力板的作用,推动悬挂在悬挂轴上的动颚作往复运动。动颚直接悬挂在偏心轴上,受到偏向轴的直接驱动。当鄂式破碎机偏心轴转动时,动颚一方面对定颚作往复摆动,同时还顺着定颚有很大程度的上下运动。动颚上每一点的运动轨迹并不一样,运动轨迹接近于圆弧,愈靠近下方椭圆愈偏长。该鄂式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹簧的作用下离开定鄂板,此时已破碎物料从鄂破破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现鄂破批量生产。

鄂式破碎机结构

综上可知,颚式破碎机无论是结构还是性能都具有显著的优势,另外,由于红星机器位于河南省郑州市,这里的竞争力比较激烈,物价比较低,而且这款设备是红星机器厂家直销,因而这款设备的价格非常的低廉经济,绝对能使用户以最低的价格购买到最优质的设备,欢迎有需要的用户莅临我公司考察选购,我公司的设备绝对不会让您失望。

鄂式破碎机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-20 300 15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-180 250 55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-450 200 110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 280-355 122 5160×3660×4248
PE-1600×2100 1600×2100 1500 300-400 1300-2200 160 350-380 150.6 6210×4013×4716
PEX-150×750 150×750 120 18-48 8-25 320 15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 30 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 55 15.6 2720×1950×1600
