球磨机内部结构特写

作者:红星机器 发布时间:2010/04/04 00:00:00 更新时间:2020/06/11 17:43:59

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

球磨机是工业生产中广泛使用的高细磨机械之一,是物料被破碎之后再进行粉碎的关键设备,球磨机总体特点就是运转平稳、工作可靠,了解球磨机内部结构有利于高能操作球磨机,该设备主要由筒体、给矿器、排矿器、传动装置、轴承和润滑系统等六个部分组成,在此对各个部分进行详细的讨论。

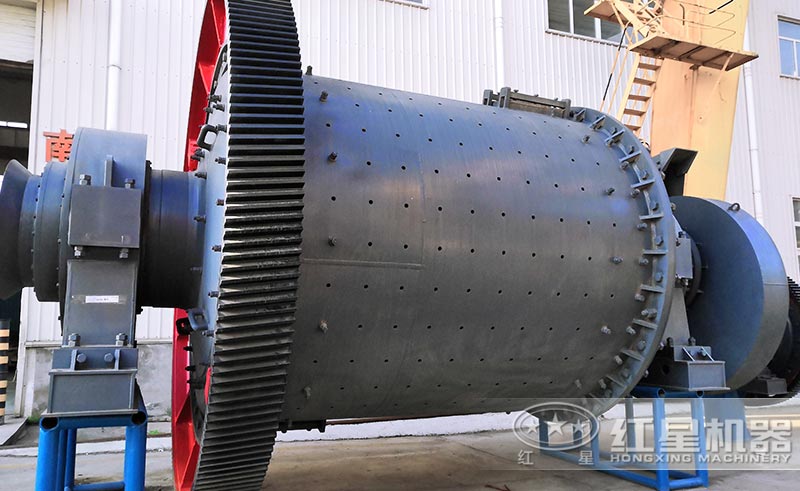

球磨机特写

球磨机特写

球磨机结构介绍

1、球磨机的筒体有厚钢板卷焊接而成,在筒体的两端焊接法兰盘,并与两端端盖紧密连接。在筒体的表面一般设有入孔,便于更换磨机内部的衬板与进行维修。在筒体内部镶嵌有耐磨锰钢衬板,以便于保护筒体与提升钢球。球磨机衬板的型式分为平滑和不平滑两种。平滑衬板因钢球滑动较大,磨剥作用较强,宜用于细磨。不平滑衬板可将钢球带到较高的位置落下,并且对钢球和物料有较强的搅动,适用于球磨机粗磨。

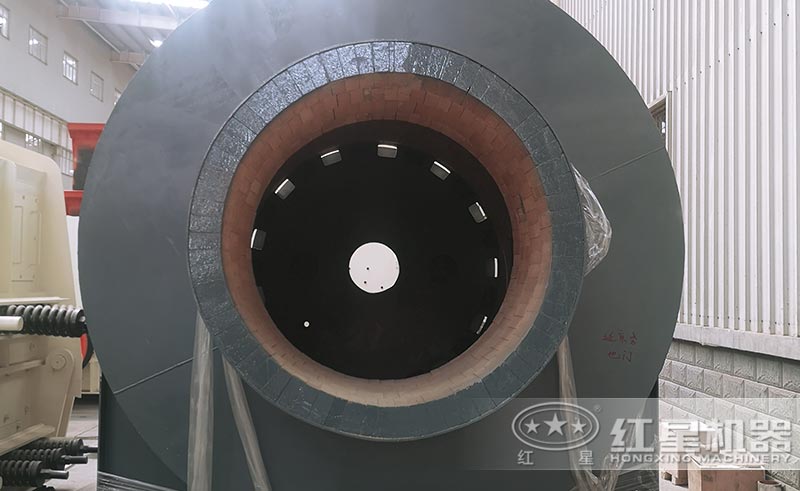

球磨机细节图

球磨机细节图

2、球磨机给矿器通常分为蜗式给矿器、鼓式给矿器和联合给矿器,其中蜗式给矿器用于两段磨矿的 磨矿,鼓式给矿器用于开路磨矿,联合给矿器由蜗式给矿器和鼓式给矿器组合而成,通常用于 闭路磨矿。在球磨机给矿端的中空轴颈内镶有内表面为螺旋叶片的轴颈内套,内套即可保护轴颈不被矿石磨坏,又有把矿石送入球磨机的作用,而给矿器就固定在轴颈内套的端部。

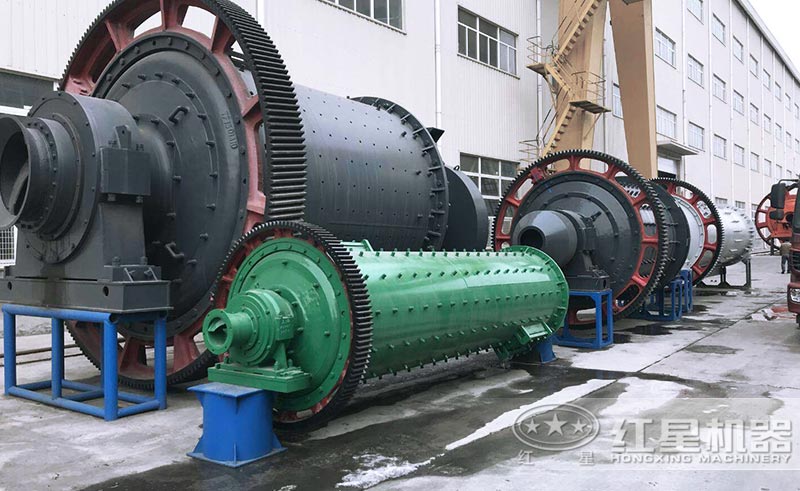

球磨机种类较多

多种球磨机可供选择

3、球磨机排矿部分由扇形格子板、中空轴颈的端盖、中心衬板和轴颈内套等零件组成。扇形格子板的箅孔大小和排列方式对球磨机的处理能力和产品细度都有很大影响。箅孔大小应能阻止钢球和未磨碎的粗颗粒在球磨机排矿时排出,又能保证含有合格粒度的矿浆顺利排出。为避免矿粒堵塞,箅孔断面应制成梯形,箅孔大小向排矿端方向逐渐扩大。

4、球磨机采用同步电机通过联轴器带动小齿轮,小齿轮与筒体外表的齿圈啮合,从而带动筒体旋转。球磨机工作特点为低转速、大负荷并带有较强的冲击,因此主轴通常采用滑动轴承。针对磨机工作特性,磨机都设有润滑系统。

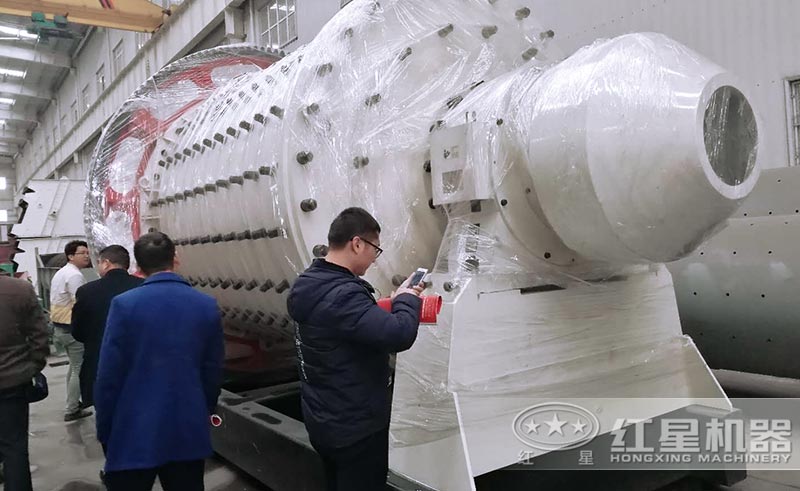

客户来厂考察球磨机

客户来厂考察球磨机

球磨机厂家推荐

国内有很多的球磨机生产厂家,据调查显示,红星机器生产的球磨机是目前市场上性价比非常高的 设备,其性能能够满足不同用户的施工要求,有效提高用户加工厂整体的利润;而且红星属于大型直销商厂家,生产出来的球磨机设备直接交给客户,没有中间商赚取差价,价格更实惠!点击在线免费咨询即可了解更多。

红星竭诚为您服务

红星竭诚为您服务

红星还有现货供应,发货较及时(可按合同要求发货),欢迎选购。河南球磨机厂家联系方式:0371-67772626,总部地址:中国郑州高新技术产业开发区檀香路8号。
