PE型颚式破碎机的主要部件有哪些?

时间: 2010/4/4 0:00:00

PE型颚式破碎机的主要部件有哪些?PE型颚式破碎机主要由机架、颚板和侧护板、传动件、调节装置、飞轮、润滑装置等其他破碎机部件组成,为了用户能够更好的了解这款设备的各个部件,本文对各个部件进行详细的了解。

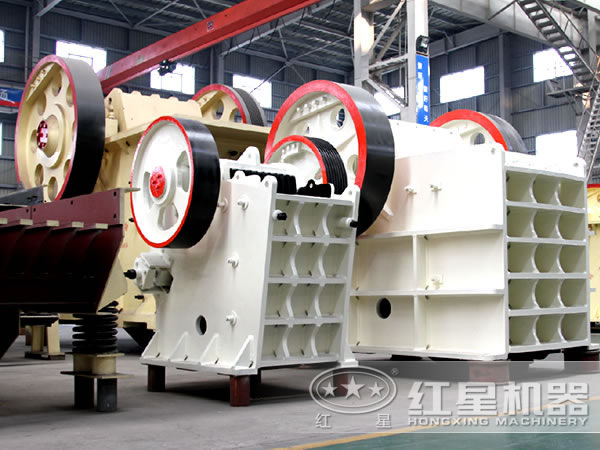

pe颚式破碎机

1、机架

PE型颚式破碎机机架是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用优质铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

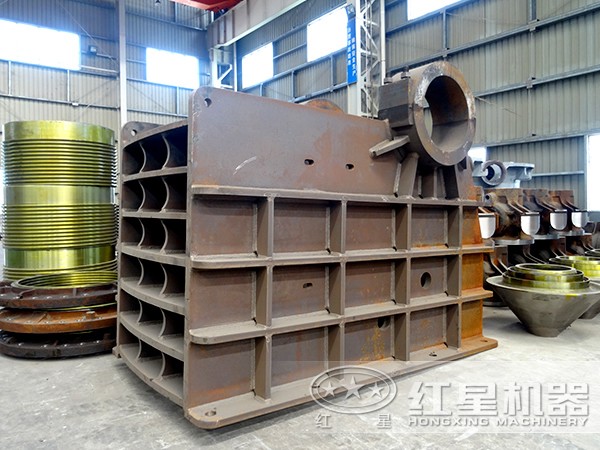

颚式破碎机机架

2、颚板和侧护板

PE型颚式破碎机定颚和动颚都由颚床和颚板组成,颚板是工作不分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

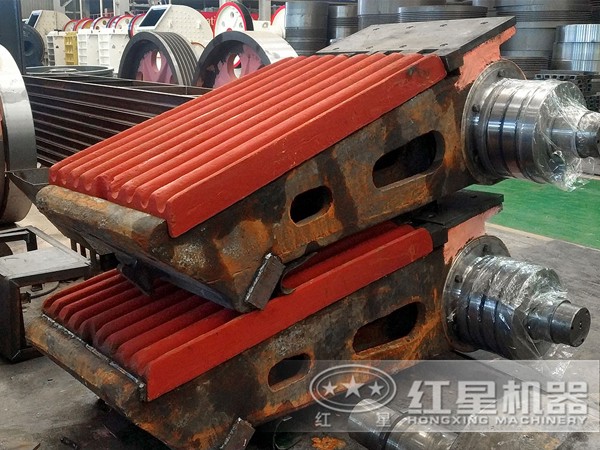

颚板

3、传动件

PE型颚式破碎机偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

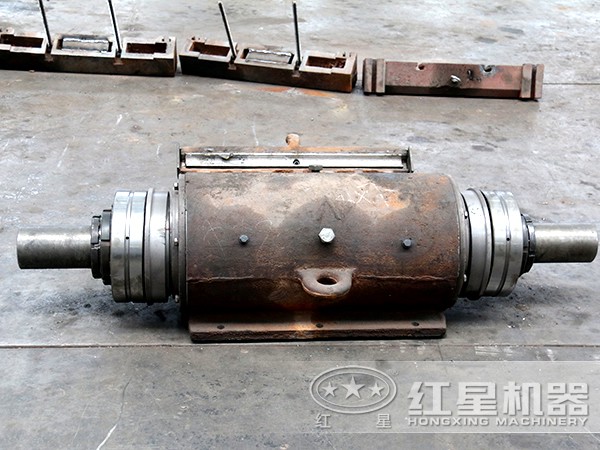

PE型颚式破碎机偏心轴

4、调节装置

PE型颚式破碎机调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

5、飞轮

PE型颚式破碎机的飞轮用以存储动颚空行程时的能量,再用于工业形成,使机械的工作符合趋于均匀。带轮也起着飞轮的作用。飞轮常以铸铁或铸钢制造,小型机的飞轮常制成整体式。飞轮制造,安装时要注意静平衡。

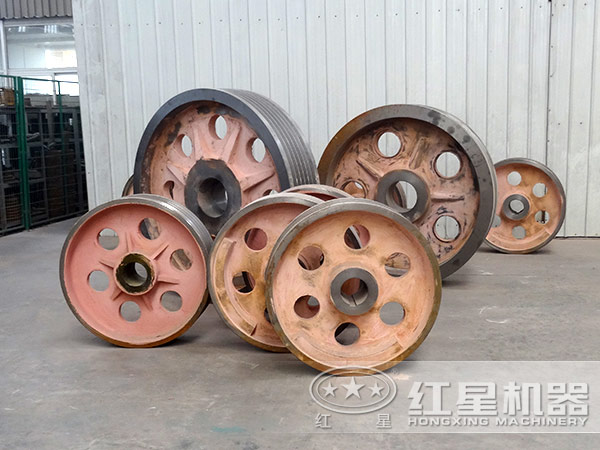

飞轮

6、润滑装置

偏心轴轴承通常采用集中循环润滑。心轴和推力板的支撑面一般采用润滑脂通过手动油枪给油。动颚的摆角很小,使心轴与轴瓦之间润滑困难,常在轴瓦底部开若干轴向油沟,中间开一环向油槽使之连通,再用油泵强制注入干黄油进行润滑。

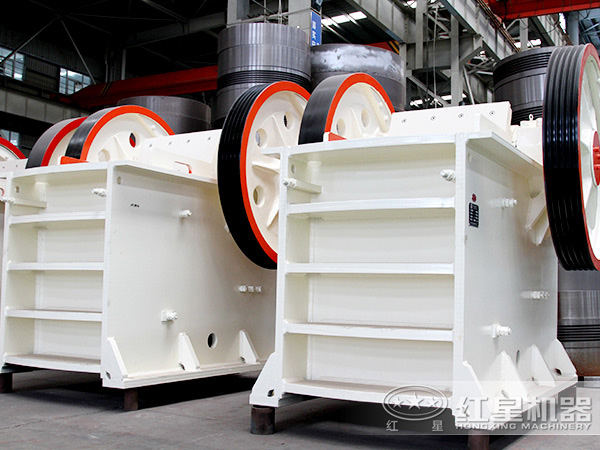

颚式破碎机

上述对PE颚式破碎机各个部件进行了详细的介绍,这样能够使用户更好的了解设备的构造,以此来正确的操作和保养设备,红星机器作为专业生产矿山设备的厂家,生产的颚式破碎机性能优越、型号齐全、质量过硬、价格实惠点击咨询价格,欢迎广大有需要的用户随时莅临选购,选购热线:0371-67772626。
