直线振动筛的电机使用说明、安装调整与维修保养

作者:红星机器 发布时间:2010/07/20 00:00:00 更新时间:2020/06/30 17:22:49

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

直线振动筛结构介绍

直线振动筛结构以及各部分功能说明本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

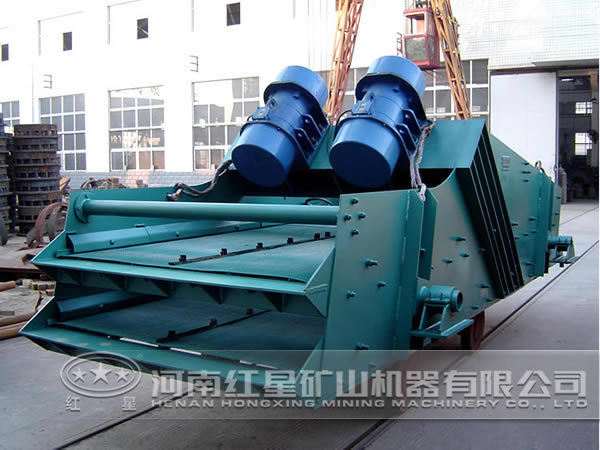

直线振动筛

直线振动筛安装前的准备

1、检查电机标牌是否与要求相符。

2、用500伏兆欧表测量绝缘电阻,其值应对定子绕组进行干燥处理,烘干温度不能超过120℃。

3、检查电机各紧固件,谨防松动。

4、检查电机表面有无损坏、变形。

5、检查是否转动灵活,若有异常,应排除。

6、检查电源,是否缺相,并空载运行5分钟。

直线振动筛安装与调整

1、电机应紧固在安装面上,安装面必须光滑、平整。 2、电机可水平安装。 3、电机引线采用四芯橡胶电缆YZ-500V,接电源时引出线电缆不允许有急折,并与振动体可靠固定。 4、电机应有可靠的接地,电机内有接地装置,引线端有标志,亦可利用底脚坚固螺栓接地。 5、激振力的调整。

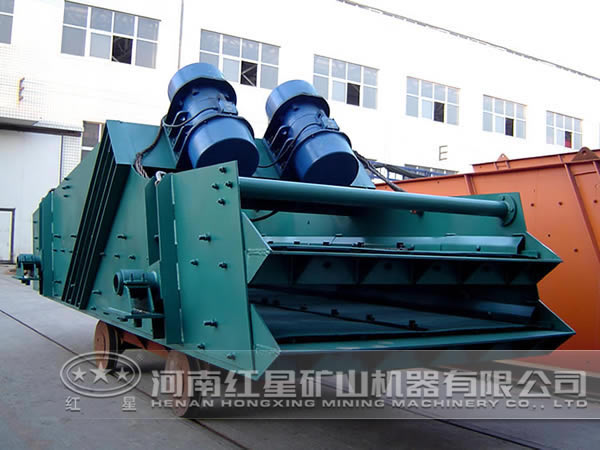

直线振动筛

直线振动筛电机使用说明

本系列电机满足下列条件时,能连续输出额定激振力。

1、振动加速度:不超过7g(g:重力加速度)

2、环境温度:不超过40℃ 3、海拔:不超过1000m

4、电源频率:50Hz 5、电压:380V 6、温升:小于80K(电阻法)

直线振动筛使用与维修

1、本机应装设电气保护装置。

2、本机运行初期,每天至少检查地脚螺栓一次,防止松动。

3、当电机旋转方向不符合要求时,调整电源相序即可。

4、电机应保证润滑良好,每运行二周左右补充锂基润滑脂(ZL-3)一次,加油时,通过油杯加入适量锂基润滑脂。当采用密封轴承时,电机没有安装油杯。

5、本机累计运行1500小时后,应检查轴承,若有严重损伤时应立即更换。

6、本机停置较长时间后再次使用时,应测量绝缘电阻,用于500伏兆欧表测量,应大于0.5兆欧。

直线振动筛日常保养

1、启动前:(1)检查粗网及细网有无破损(2)检查运输支撑是否拆除。

2、启动时:(1)注意有无异常杂音(2)电流是否稳定(3)振动有无异状

3、使用后:每次使用完毕即清理干净. 定期保养 定期的检查粗网,细网和弹簧有无疲劳及破损,机身各部位是否因振动而产生损坏,需添加润滑油的部位必须加油润滑。

直线振动筛的安装调试和试运转

(一)安装: 1、机器安装前,首先按照装箱单检查零部件是否齐全和损坏。 2、按照安装图进行设备安装,基础应有足够的刚度和强度,以支承振动筛的全部动负荷和静负荷。 3、确保筛箱与料斗、溜槽等非运动件之间应保持最小75mm的间隙。 4、安装时,筛箱的四角要水平。

(二)调整与试运转: 1、弹簧必须处于垂直状态,弹簧上支座与弹簧接触面必须成水平状态,调整好后用螺栓把弹簧上支座固定在筛箱耳轴上,然后焊成一体。 2、空载试动转时间不低于2小时,空载试运转合格后,可投入负载试运转,负载试车可按工艺试车要求进行。

直线振动筛厂家推荐

市面上生产直线振动筛的厂家众多,每个厂家都有其特别的优势,红星机器作为市面上口碑较好的厂家,生产出来的直线振动筛采用较好的原材料,质量较好;在加上红星属于厂家直销,生产出来的直线振动筛没有中间商赚取差价,价格比较实惠,而且红星机器各种直线振动筛都有现货供应,可以满足用户签约即可发货的需求。

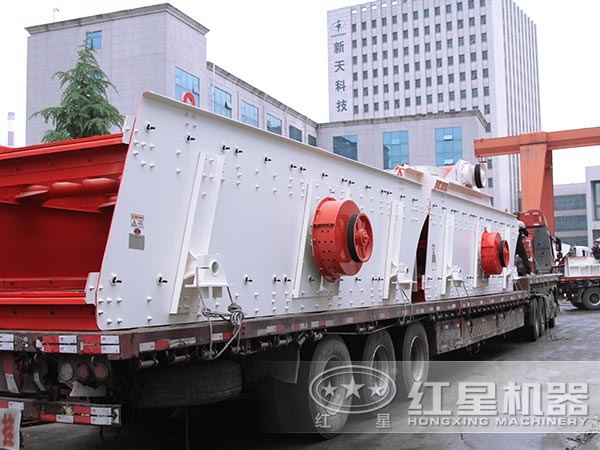

红星振动筛发货图

想要了解更多关于直线振动筛或者其他相关内容,都可点击在线免费咨询,有红星人员竭诚为您服务。
