石子制砂生产线工艺流程图详解

作者:小孟 发布时间:2020/07/29 15:28:17 更新时间:2020/07/29 18:08:17

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

石子制砂是现在很火的一个项目,大块的石子经过破碎和制砂流程可以变成砂石骨料用到建筑等行业中去,砂石骨料的需求大,销路好,很多人想建一个石子制砂生产线,但是却不知道有什么设备以及制砂生产线工艺流程有什么?今天就带大家详细了解。

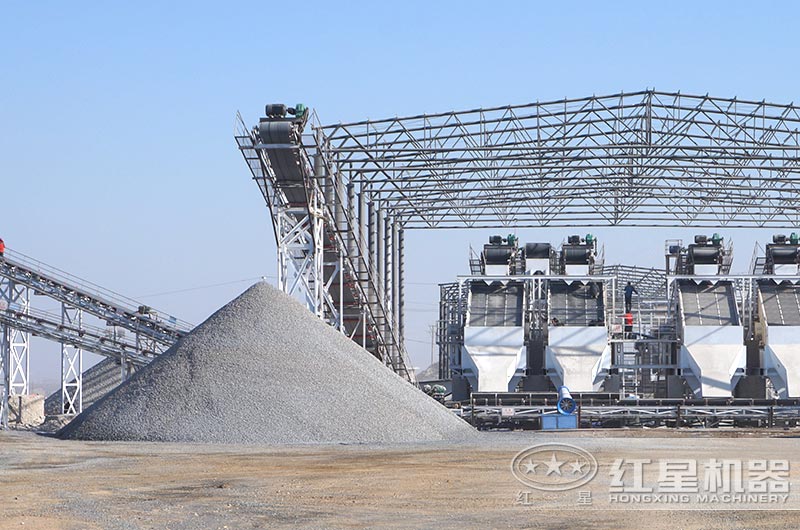

大型石料制砂生产现场

大型石料制砂生产线现场实拍

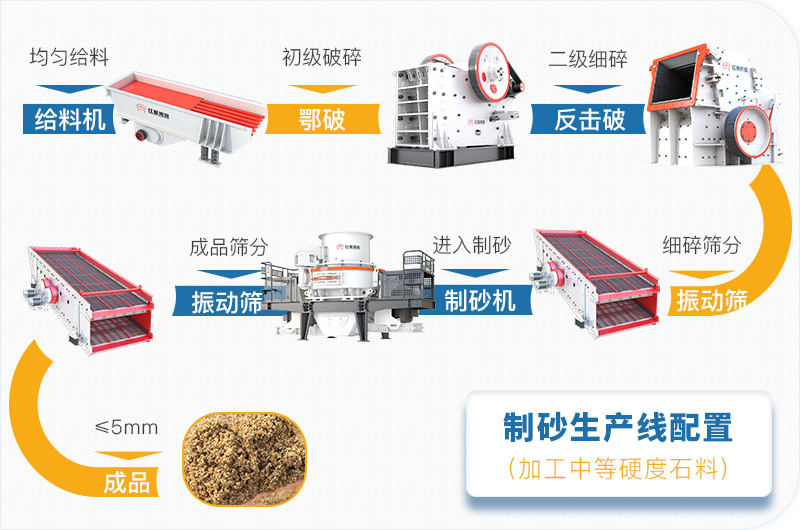

石子制砂生产线工艺流程图

石子制砂生产线常用到的设备主要有破碎设备、制砂设备、给料设备、筛分设备、那么这些设备该如何进行配置,下面我们通过一张图就可以了解清楚制砂生产线工艺流程。

石子制砂生产线流程

石子制砂生产线工艺流程图

制砂生产线工艺流程图分析:物料经由振动给料机送入颚式破碎机进行粗碎,振动筛筛分出合格物料,继而由圆锥破碎机(反击式破碎机)进行中碎处理,要更细物料就用制砂机进行细碎加工,振动筛进行筛选,出料粒度若不满足制砂要求,需要返工制砂机再进行制砂整形。

看了上面的流程图,我相信大家对于制砂生产线工艺流程都有了一定的了解,不过这也不是固定的制砂生产线配置情况,因为不同用户生产需求配置下来还是有差异的,具体还需根据实际,在线咨询红星技术经理为您量身定制方案。


石子制砂生产线现场实拍视频

石子制砂生产线工艺流程案例参考

不同的产量和出料大小要求,也就意味着会有不同的制砂生产线工艺流程,科学的制砂生产线工艺流程才能保证制砂效率和出料质量好,所以下面我们来看看红星机器为不同的用户配置不同生产线工艺流程情况吧。

大型制砂生产线工艺流程

制砂生产线概况

时产量:800T/H (1m3=1.6T)

原料名称:石灰石

进料尺寸:≦1020mm

成品规格:0-5,5-10,10-20,20-30,20-40mm

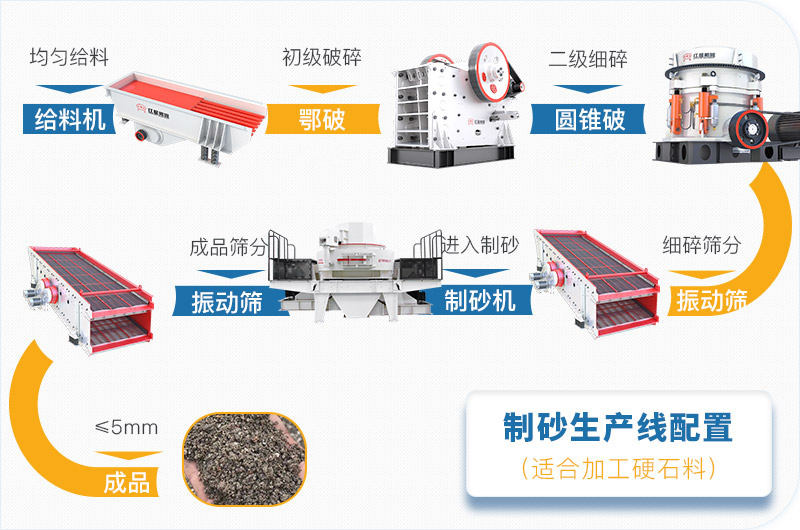

大型制砂生产线工艺流程图

大型制砂生产线工艺流程图配置

制砂生产线设备工艺流程表

设备名称设备型号制砂工艺
振动给料机ZSW600*150给料
鄂破机PE1200*1500粗碎
反击破PF1820中碎
反击破PF1520中细碎
输送机若干长度和数量按实地为准输送物料
振动筛(2台)2YK3072筛分物料
制砂机HXVSI1150细碎制砂
洗砂机(2台)XS2900清洗成品料

中型制砂生产线工艺流程

制砂生产线概况

时产量:400T/H (1m3=1.6T)

原料名称:花岗岩

进料尺寸:≦1200mm

成品规格:20-30,20-40mm

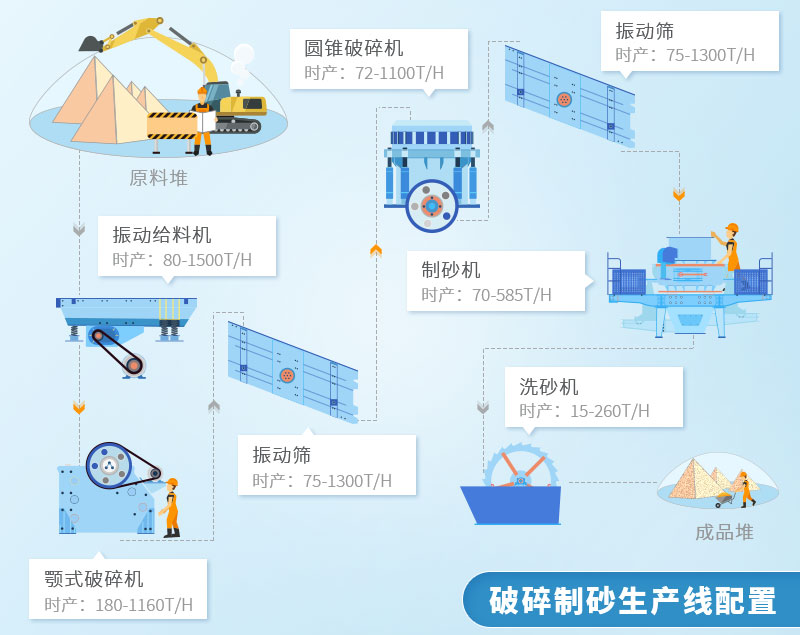

中型制砂生产线工艺流程图

中型制砂生产线工艺流程图设备配置

制砂生产线设备工艺流程表

制砂设备名称设备型号制砂工艺
振动给料机ZSW490*130给料
重锤破PCZ1716粗碎、中碎
振动筛4YK3072筛分筛选物料
输送机若干以实地为准输送物料

小型制砂生产线工艺流程

制砂生产线概况

时产量:100T/H (1m3=1.6T)

原料名称:玄武岩

进料尺寸:≦630mm

成品规格:0-5,5-10,10-20

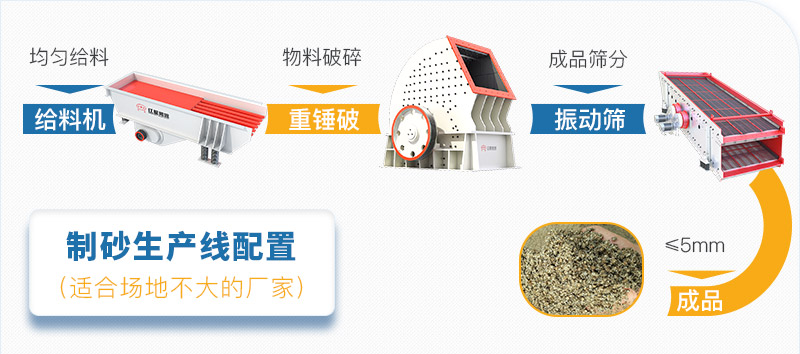

小型制砂生产线工艺流程设备

小型制砂生产线工艺流程图设备配置

制砂生产线设备工艺流程表

制砂设备名称设备型号制砂工艺
振动给料机ZSW490*110给料
鄂破机PE750*1060粗碎
输送机若干以实际为准输送物料
圆锥破HXGYS300中细碎
振动筛3YK1545筛分筛选

石子制砂生产线工艺流程,一对一量身定制

上面给大家举出了大型、中型、小型的制砂生产线工艺流程,可以看到不同的生产要求配置的制砂设备型号都不一样,所以配置时要根据实际情况来定,不能盲目照搬,如果你不知道该怎么配置生产线,可以直接在线免费咨询红星机器技术经理为您量身定制生产线工艺流程。

红星免费为您配置制砂生产线

专业一体化的服务,帮您配置制砂生产线

红星机器技术团队可到您的生产地考察地势、原料、产量大小、投资规模等为您一对一量身设计石子制砂生产线工艺流程,让您的制砂生产线运行效率高,为您节省投资成本,快速投入生产,制砂成品质量好,利润不断增加。
