颚式破碎机动颚行程及相关参数的确定

作者:红星机器 发布时间:2013/04/11 08:30:18

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

颚式破碎机,是较常用破碎机,在行业内颇受欢迎,其具有体积小、效率高率、更节能、污染不多、大产能等特点,本文将对该设备的颚式破碎机动颚行程及相关参数的确定进行简单介绍。

动颚水平行程对颚式破碎机的生产率和破碎力都有影响,因此要合理确定其动颚行程及相关参数。

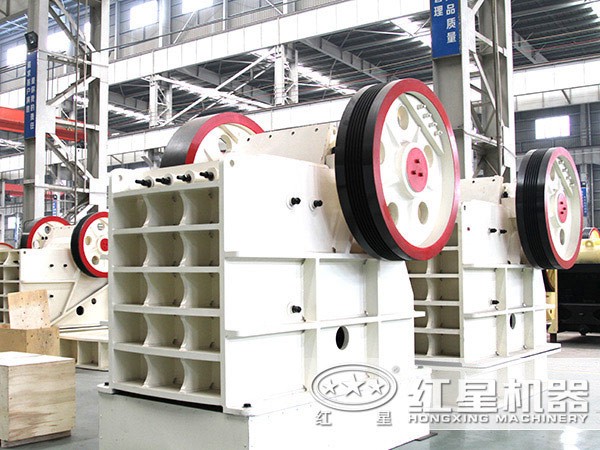

颚式破碎机

排料口水平行程较小时,会降低生产率,但又不能太大。否则,在排料口处的物料,由于产生过压实现象而使破碎力急剧增大,导致过载而使机件损坏。动颚在排料口处的水平行程为:Sx≤(0.3~0.4)bmin.......①,式中bmin是最小排料口尺寸(开边)。①式求得的动颚水平偏低,因此常用Sx=0.05B,来求动颚排料口水平行程,B是给料口尺寸(mm)。对于简摆颚式破碎机,动颚下部水平行程为:Sx=8+0.26bmin.......②。在设计颚式破碎机时,可按①式和②式初步确定动颚的水平行程。但设计时还是要参考实际数据。

偏心距是设计破碎机机构的一个重要参数。在其他条件相同的情况下,改变偏心距大小,对动颚行程的影响为:偏心距增加,使水平行程增加,可提高颚式破碎机的生产率,但同时也会增加功率消耗。因此在保证水平行程的条件下,减小偏心距可减小功率消耗。在保证动颚运动特性的条件下,尽量减小偏心距值,在传统的设计黄总,偏心距可根据动颚行程,画机构图来确定,也可以用分析法确定。

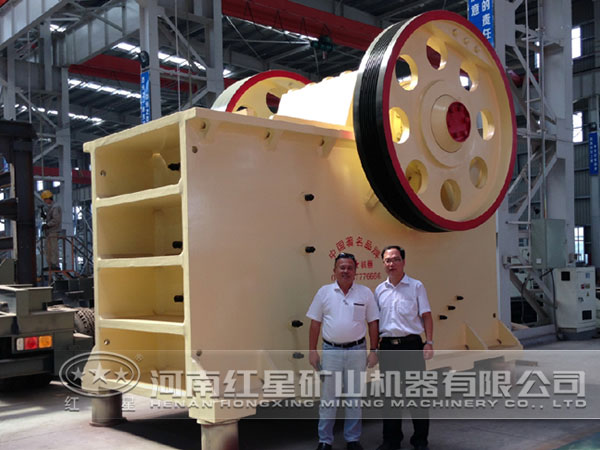

颚式破碎机

传动角对动颚运动轨迹、传动效率都有影响。当偏心距一定时,随传动角增加而动颚行程比增大,加剧衬板的磨损。增加传动角,会提高传动效率,当增加过多,又会导致功耗的增加,过低则易使导轨损坏。因此,传动角一般在45°~55°的范围内取值。为了保证肘板在肘板垫上滚动,肘板摆动角不能超过接触处二倍的摩擦角。考虑到各种因素的影响,通常肘板摆动角的取值范围在4°~6°之间。

红星厂家专业设计颚式破碎机35年之久,无论从技术,还是生产、销售等各个方面均做到好的,保证质量好、性能佳、价格低,非常值得信赖和认可,欢迎大家咨询选购!选购电话:0371-67772626。
