PF反击式破碎机

作者:红星机器 发布时间:2013/06/28 09:50:50 更新时间:2019/11/07 15:17:25

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

PF反击式破碎机简介

PF系列反击式破碎机是一种新型高能率的碎石设备,我厂结合国内砂石行业具体工矿实践条件研制的新一代反击式破碎机。采用很新的制造技术,特别的结构设计而成的新一代反击式破碎机,加工成品呈立方体,无张力和裂缝,粒形相当好,破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),其特点是体积小,成品呈立方体,构造简单,破碎比大(可达40) ,能耗少,生产能力大,产品粒度均匀,并有选择性的碎石作用。PF反击式破碎机广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。其排料粒度大小可以调节,破碎规格多样化。

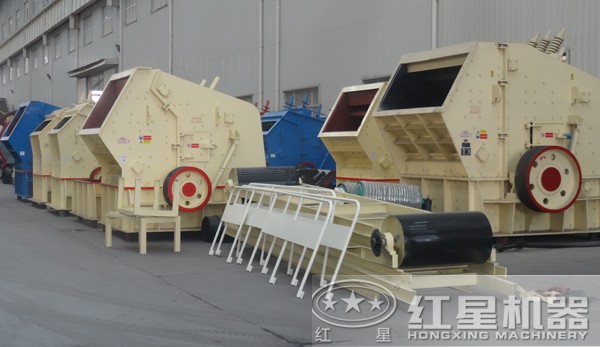

PF反击式破碎机

PF反击式破碎机部件

(1)反击板

反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。

反击板的形式很多,主要有折线形和弧线形两类。折线形反击面能使在反击板各点上的物料都是以近似垂直方向进行冲击,因此可获得合适的破碎效果。圆弧形反击面能使料块由反击板反弹出来之后,在圆心区形成激烈的冲击粉碎区,以增加物料的自由冲击破碎效果。

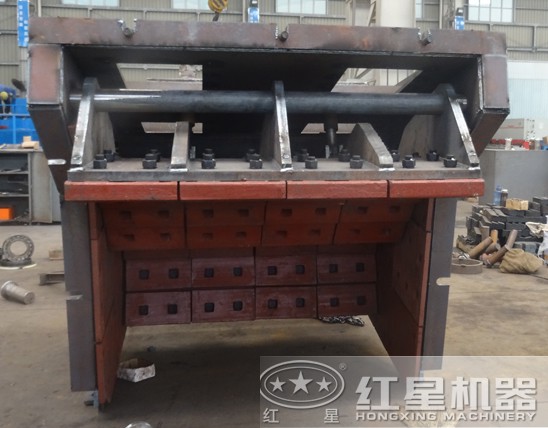

pf反击破反击板
pf反击破反击板

反击板一般采用钢板焊成。其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。带有篦缝的反击面,其产品细粒级含量较少,设备生产能力可提高,电耗省。但存在结构复杂、反击面磨损后难于更换、磨损快等缺陷。

反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

(2)板锤 板锤的形状与紧固方式及工作载荷密切相关。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,现在一般为长条形。反击式破碎机、颚式破碎机制砂机、单段式破碎机、磁选机、浮选机、烘干机、球磨机、搅拌桶等制砂设备,选矿设备能处理边长100-500毫米以下物料,具抗压强 达350兆帕,具有破碎比大,破碎后物料呈立文体等优点。

pf反击破板锤
pf反击破板锤

PF反击式破碎机规格型号参数

型号规格
(mm)
进料口尺寸
(mm)
料边长
(mm)
生产能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PF-1007Φ1000×700400×73030030-7045122330×1660×2300
PF-1010Φ1000×1050400×108035050-9055152370×1700×2390
PF-1210Φ1250×1050400×108035070-13011017.72680×2160×2800
PF-1214Φ1250×1400400×1430350100-18013222.42650×2460×2800
PF-1315Φ1320×1500860×1520500130-250220273180×2720×2620
PF-1520Φ1500×2000830×2040700300-55040050.63959×3564×3330

反击式破碎机免费咨询电话:0371-67772626。反击式破碎机厂家总部地址:中国郑州高新技术产业开发区檀香路8号
