锤式破碎机的6个组成部分-- 红星机器

锤式破碎机被广泛应用于建材、化工、冶金、选矿、建筑等诸多领域，主要由机架、转子、篦条、衬板、保护装置和防尘装置等六大部分组成，下面简要介绍各个部分和它在机器运行中所起到的作用。

一、机架

机壳由下机体、后上盖、左侧壁和右侧壁组成，各部分用螺栓连接成一体。上部开一个加料口，机壳内壁全部镶以锰钢衬板，衬板磨损后可以更换。下机体由20和40毫米普通碳素结构钢板焊接而成，两侧为了安放轴承以支持转子，用钢板焊接了轴承支座。机壳和轴之间，如果没有防护措施，漏灰现象是十分严重的。为了防止漏灰，在机壳上通常都会安置一种叫轴封的装置。

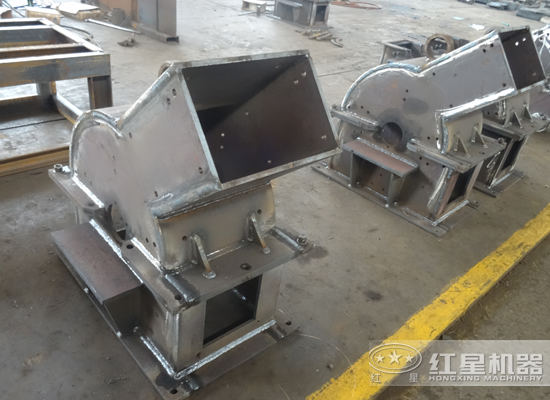

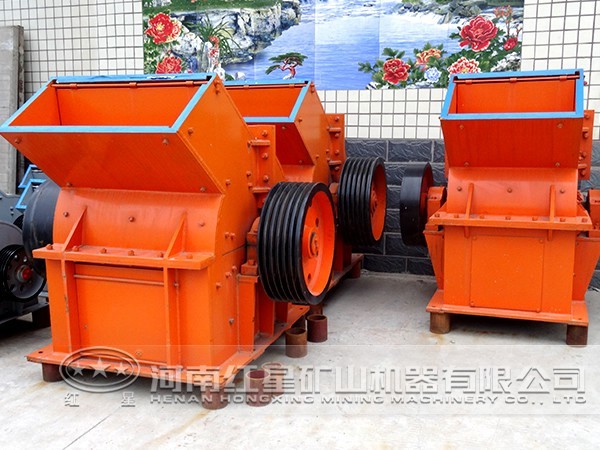

锤式破碎机机架

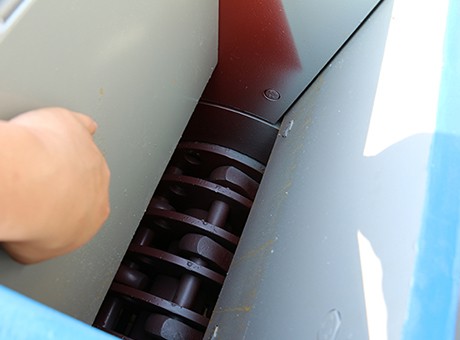

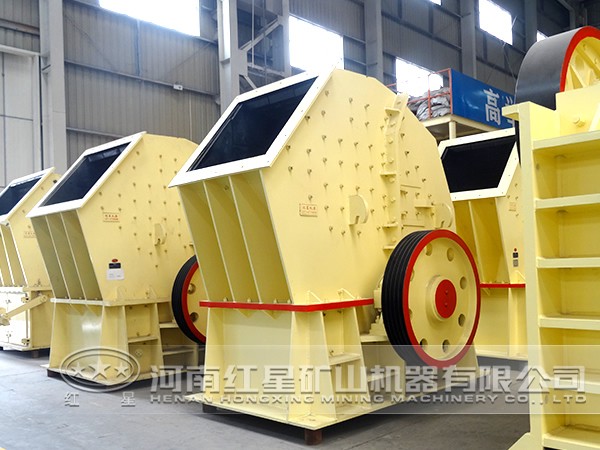

二、转子

转子是锤式破碎机的主要工作部件，转子是由主轴、锤架组成。锤架上用锤头销轴将锤头分了三排悬挂在锤架之间，为了防止锤架和锤头的轴向窜动，锤架的两端用压紧锤盘和锁紧螺母固定。转子支承在两个滚动轴承上，轴承用螺栓固定在下机架的支座上，除螺栓外，还有两个定位销钉固定着轴承的中心距。此外，为了使转子在运转中储存一定的动能，在主轴的一端装有飞轮。

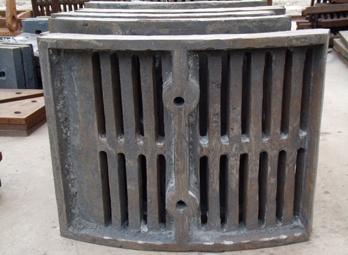

三、篦条

篦条排列的方式是与锤头运动方向垂直，与转子的回转半径有一定的间隙的圆弧状。合格的产品可以通过篦条缝，大于篦缝的物料由于不能通过篦条缝而在篦条上再受到锤头的冲击和研磨作用继续被破碎，如此循环直至体积减少到可以通过篦条缝。

四、托板和衬板

锤式破碎机用锤头高速捶打矿石，在瞬间矿石具有了极大的速度，为了防止机架的磨损，在机架的内壁装有锰钢衬板。由托板和衬板等部件组装而成了打击板。托板是用普通钢板焊接而成的，上面的衬板都是高锰钢铸件的，与锤头和篦条的材质相同。组装好后用两根轴架于破碎机的架体上，其进料的角度，可用调整丝杠进行调整，磨损严重时可进行更换，以保证产品的质量。

五、过载保护装置

金属物对锤式破碎机是极大的威胁，为了防止金属物进入破碎机造成事故，一般锤式破碎机都有安全保护装置。在锤式破碎机的主轴上装有安全铜套，皮带轮套在铜套上，铜套与皮带轮则用安全销链接，当锤式破碎机内进入金属物或过负载时，销子即被剪断而起保护作用。

六、密封防尘装置

密封的目的在于防止灰尘、水分等进入轴承和相对运动的部件之间，如齿轮滚子齿啮合处，同时又起到防止润滑油流失的作用。密封的好坏直接影响到滚动轴承和齿轮滚子的使用寿命，从而影响到整台机器的工作效率。由于锤式破碎机工作环境的恶劣，目前采用迷宫式密封方法比传统的毛毡式密封装置密封效果好，在生产运行过程中防尘效果好，粉尘少，噪音低，完全符合相关环保标准。
