圆锥破碎机型号与参数

作者:红星机器 发布时间:2014/07/01 15:25:37 更新时间:2020/09/19 10:46:45

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

圆锥破碎机简介

圆锥破碎机具有破碎比大,效率高、能耗少、节能环保,产品粒度均匀和适合破碎硬矿石等特点。该机广泛适用于石料厂和选矿厂破碎作业,可将矿岩从350mm破碎到10mm以下的不同级别颗粒,中碎或细碎效果良好,工作平稳。根据调整排放口和负载时的保险方式,圆锥破有单缸圆锥破、多缸液压圆锥破、全液压圆锥破。

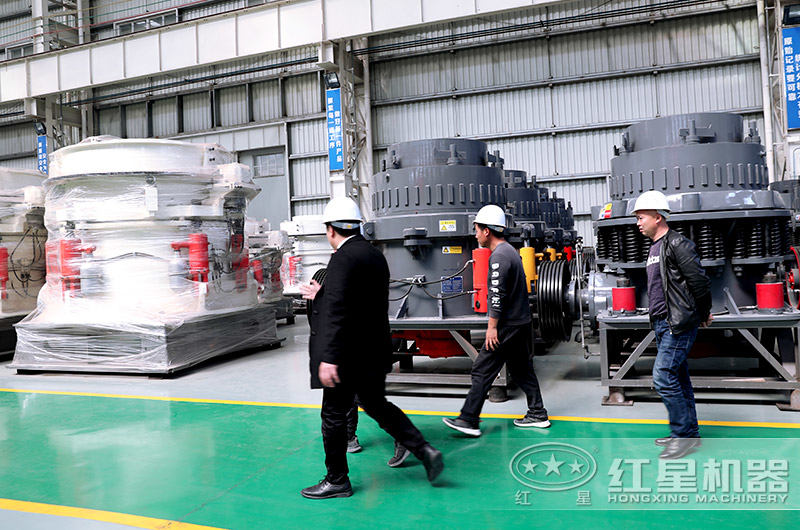

圆锥破碎机生产车间

多缸液压圆锥破----圆锥破碎机生产车间

圆锥破碎机不同的规格类型

圆锥破碎机的规格用动锥底部直径的尺寸表示。例如Φ1750标准型,动锥其底部直径即为1750毫米。我国当前生产的圆锥破碎机有标准型、中型、短头型三种型式,这三种破碎机的基本构造和工作原理完全相同,只是在破碎腔形状上略有不同。区别的关键在于破碎平行带,短头型平行带较长,而中型次之。

平行带较长,给矿口和排矿口均比较小,可以获得较细产品粒度。一般均将平行带较长的短头型作为细碎放在中碎之后。而标准型由于由于平行带较短。故破碎产品较粗,产量较高,一般放在粗破碎之后即颚式破碎机之后做为中碎用,其作业稳定可靠,高产效率高,成品粒度较均匀。

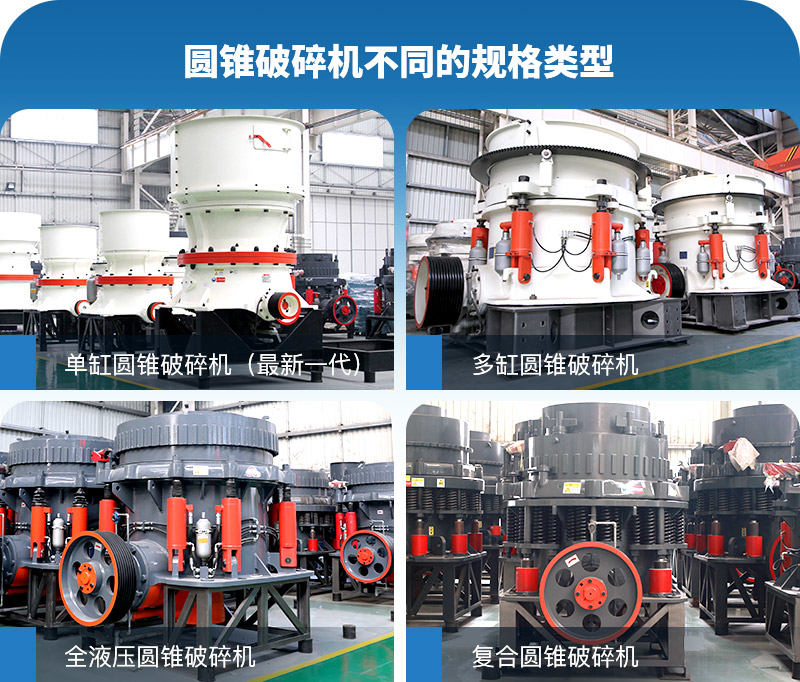

各种圆锥破碎机型号

圆锥破碎机型号:复合圆锥破碎机,全液压圆锥破碎机,多缸液压圆锥破碎机,单缸液压圆锥破碎机

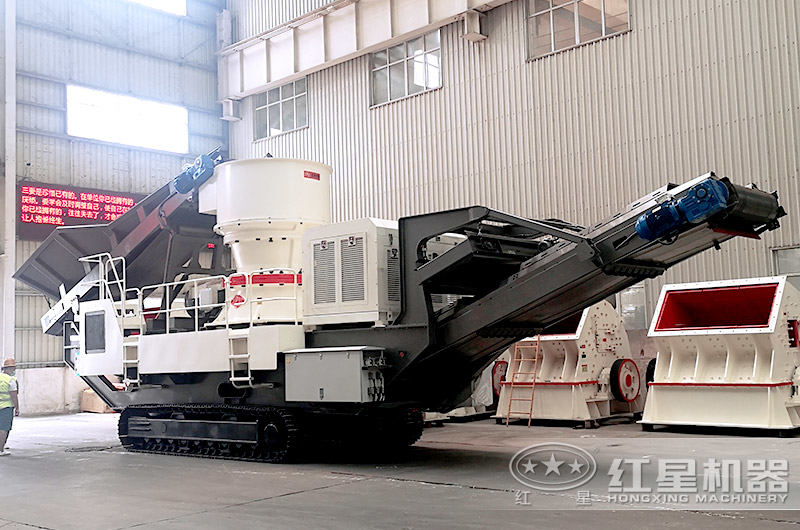

履带移动圆锥破碎站

履带移动圆锥破碎站,可以自由移动方便极了

圆锥破碎机工作原理

被破碎的矿石,从进料箱落到动锥上端的分配盘上,由此再均匀地撒入动锥周围的破碎腔内。矿石在破碎腔内的破碎过程是:矿石在动锥离开定锥衬板一侧的瞬间,落入破碎腔,动锥冲向定锥时矿石 破碎。当动锥再次离开动锥时,矿石就落入 破碎的位置,以此方式,矿石经过几次下落和破碎后排出机外,完成破碎过程。

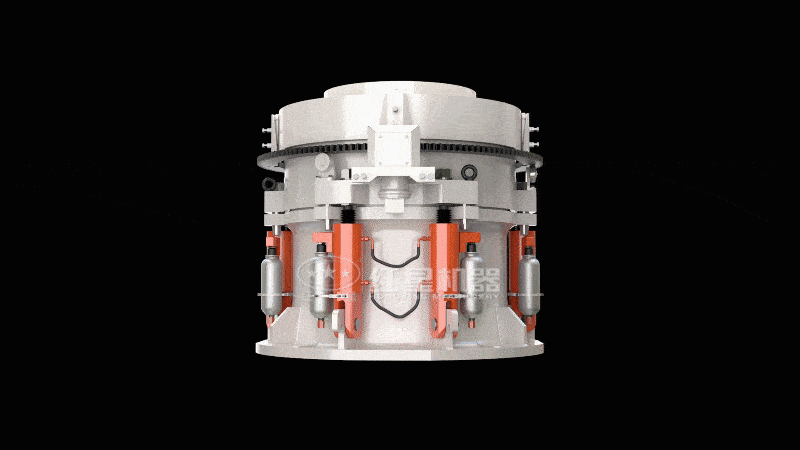

圆锥破碎机3D工作原理

圆锥破碎机工作原理

圆锥破操作注意事项

给矿后破碎机处于有载运转中,操作人员必须遵守和注意下列事项:

1、给矿必须均匀,产品粒度符合要求。

2、随时注意排矿和运输皮带运转情况,以免发生堵塞事故。

3、经常检查油泵冷却器、过滤器及油量回温,回油温度不应超过60℃。

4、检查水封防尘的排水,如果没有水则不允许运转。

5、注意检查锁紧缸的油压,调整环必须在锁紧状态下方可运转。

6、定期检查衬板磨损情况,特别注意调整环上的衬板固定螺栓,如果松了,会引起衬板松动。新换的衬板在工作24小时以后,应停车紧固一次。

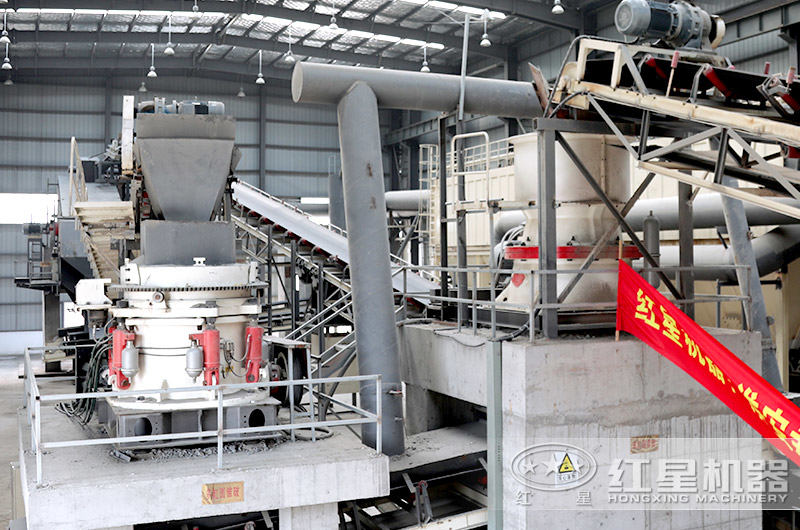

江苏客户圆锥破碎机生产现场

江苏客户圆锥破碎机生产现场(左:多缸圆锥 右:单缸圆锥)

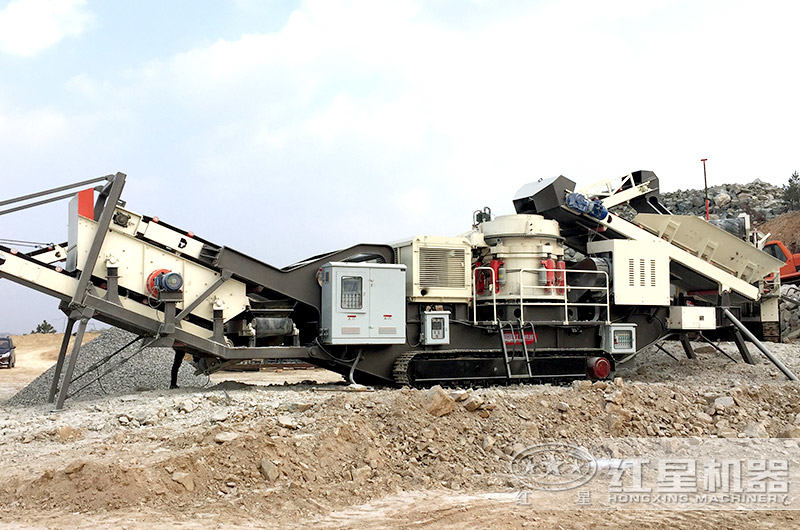

履带式圆锥破碎机碎石现场

履带式圆锥破碎机碎石现场

圆锥破碎机价格多少?一台多少钱?

上面我们了解了圆锥破碎机的不同型号和种类,很多用户应该会关心圆锥破碎机想买一台但是多少钱呢?一台圆锥式破碎机的价格并不是固定的数值,因为种类较多且型号差异,导致其价格会有不同,根据市场调研发现,一般一台圆锥破碎机的价格在3万元以上,设备越先进,花费的成本越高那么其售价就会越高,不过建议大家在选择时不要只考虑价格,要多方面进行参考。

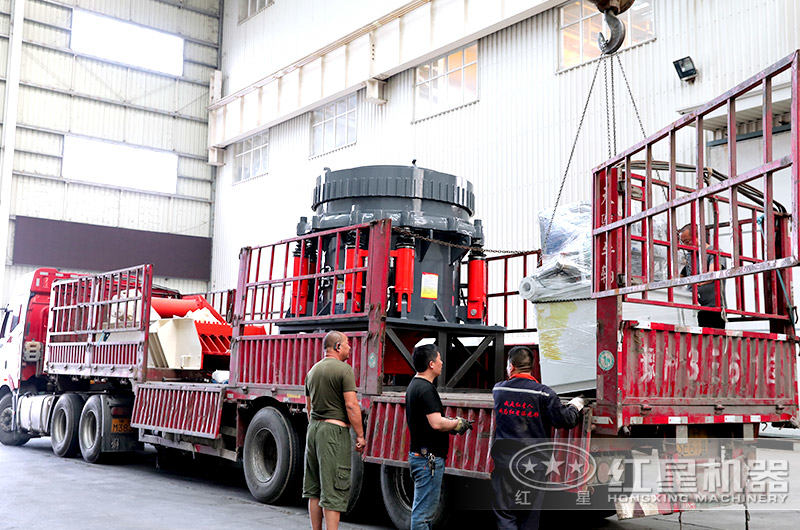

圆锥破碎机正在装车准备发货

圆锥破碎机正在装车准备发货

一分价钱一分货,这是亘古不变的道理,所以建议广大用户要擦亮双眼,选择大厂家,不要图便宜,后期的维修费用将会很高,售后得不到保障那就是得不偿失了,这里建议到河南红星机器看一看,40余年的生产经验,设备质量有保障,如需要获得更多破碎设备型号、价格等详情,请点击在线客服。从容致电0371-67772626,河南红星机器,助您把握经营的紧要阶段,走好最紧要的几步。

SC-S中碎系列圆锥破碎机参数:

型号腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100SC1250229085-170
C2200199070-130
SC160SC136025160125-345
C230022160108-305
SC250SC145035250267-605
C240029250225-515
SC315SC156041315349-1050
C250038315318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号腔型最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100F1150109045-135
F290109043-118
F35069036-71
SC160F12001316069-215
F21151016057-184
F375816063-126
SC250F121516250116-396
F21401325097-328
F370825095-252
SC315F127516315177-662
F217516315162-552
F38513315195-401
SC560F130022560448-1512
F219519560380-1373
F39013560357-912
SC750F137025750394-2181
F230019750342-2020
F323016750267-1814
F412013750248-1165
F58510750185-1170

 全液压圆锥破碎机参数表:

型号腔型破碎锥大端直径(mm)排料口调整范围(mm)推荐最小排料口时开边给料口尺寸(mm)最大给料尺寸(mm)处理能力(t/h)主电动机功率(kw)机器本体重量(t)
HXGYS 300C191013~3817515081~1806P  9010
C29~221028560~180
F13~16766536~145
F23~13413536~130
HXGYS 400C1120019~51241205207~4006P  20020
C216~38210178162~350
C313~31137115126~310
F18~2510589109~230
F26~16897682~230
F33~16645440~230
HXGYS 500C1160025~64269228280~6506P  28040

 复合型圆锥破碎机参数表:

规格型号破碎锥大端直径(mm)排料口调整范围(mm)推荐最小排料口时开口边给料口尺寸(mm)最大给料尺寸(mm)处理能力(t/h)主电动机功率(kw)机器本体重量(kg)
PSG 9000910914 (3′)9-221028545-916P   759980
091713-3817515059-163
09043-13413527-90
09063-16766527-100
PSG 130013131295 (4¼′)13-31137115109-1816P   16022460
132116-38210178132-253
132419-51241205172-349
13063-16645436-163
13086-16897682-163
13108-2510589109-227
PSG 160016201676 (5½′)16-38209178181-3276P   25043270
162422-51241205258-417
162625-64269228299-635
16075-13706090-209
16086-198976136-281
161310-25133113190-336
