细颚破碎机

细颚破碎机

进料粒度: 小于120mm

生产能力: 1-200t/h

应用范围: 冶金、化工、建材、电力、交通等工业部门。

处理物料: 河卵石、方解石、花岗岩、石英石、混凝土、白云石、青石、铁矿石、石灰石、铁矿石、煤矸石、鹅卵石、玄武岩等。

扫一扫加微信,一对一在线咨询

立即咨询 获取报价

细颚破碎机简介

颚式破碎机破碎生产线现场

细颚式破碎机简称细颚破或细破,是破碎腔比较小的鄂破,一般破碎出来的料度均匀。细颚破是岩石破碎机中的一种,主要是用来细碎作业。细颚破碎机主要适用于中小型矿山、建材、筑路、硅酸盐和化学工业,细碎给料粒度不大于120mm的矿石,被破碎物料的抗压强度不超过320MPa。

细颚破碎机--粉碎效果

细颚破碎机成品出料展示--粉碎效果

现有的细颚式破碎机存在着破碎腔设计不尽合理、弧形或二次曲线形破碎颚板不符合矿石破碎规律、工艺不尽恰当等状况,因此破碎机能耗较大、粒度较粗、颚板磨损较快,产量也不理想。

红星机器研制的新型细颚破碎机主要利用“固定容积”原理,建立矿石破碎的数学模型,导出了修正高斯曲线,将固定颚板设计成“直线—修正高斯曲线”型,活动颚板是直线型。该机与国内同类产品相比,具有运转平稳、破碎比大、产量高、能耗低、噪音小、运转费用低等特点。

细颚破机安装现场

细颚式破碎机细颚破机安装现场

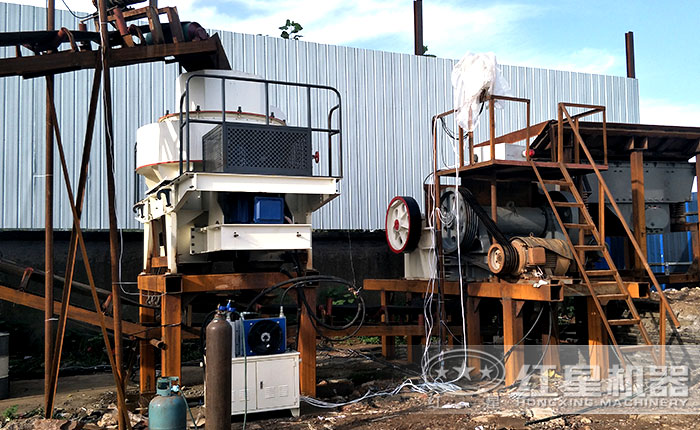

细颚破碎机--生产现场

细颚破碎机--生产现场,搭配制砂机进行制砂

细颚破出料更细,不过产量较小;细颚破型号也比较多,大家可以看下面的参数表进行选型,或者直接咨询红星客服,为您在线选型,还能量身设计生产方案。如果距离近的话可以直接到河南红星机器参观考察。

细颚破碎机----小型颚破破碎物料展示

细颚破碎机----小型颚破破碎物料展示

细颚式破碎机结构特征与工作原理

与中、粗碎破碎机类同,主要由机架、动颚、偏心轴、固定颚板、活动颚板、肘板、调整座等零件组成,电动机通过三角带经槽轮、抠动偏心轴,使动颚作往复运动,从而将进入破碎腔内的物料予以破碎,物料是靠自重由排料口排出。

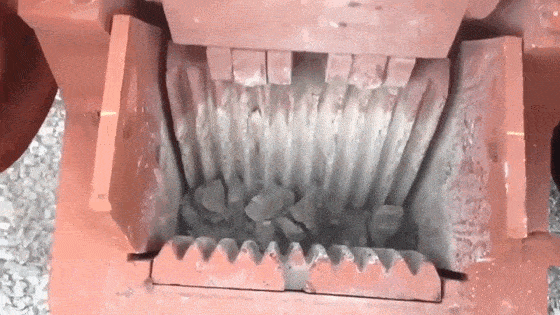

颚式破碎机破碎原理

颚板可上下头调换:固定颚板靠压紧螺栓紧固在机架前墙上,活动颚板则借助压条压紧在动颚上,当颚板磨损后(通常下端磨损较甚),两者可调换位置,继续使用。

保护作用:肘板除起支承动颚,使其按一定轴迹运行外,当破碎腔内进入不能破碎的外来异物而使载荷剧增时,起保险作用,即通过自身断裂,切断负载,保护其他零件不受损坏。

如何调整出料粒度:调整座用T型螺栓悬吊在机架两侧的耳座上,调整座与机架后墙间有一组调整垫片,其作用是起螺栓顶开调整座,改变垫片厚度即可调整排料口宽度,获得所需产品粒度。

张紧弹簧的作用是:拉紧弹簧装置是用来保证颚式破碎机整个机构的紧密结合,并部分的平衡在动颚与肘板工作时所产生的惯性力,破碎机工作时弹簧予压力不宜过大,只要能消除肘板与动颚及调整座间冲击响声即可。

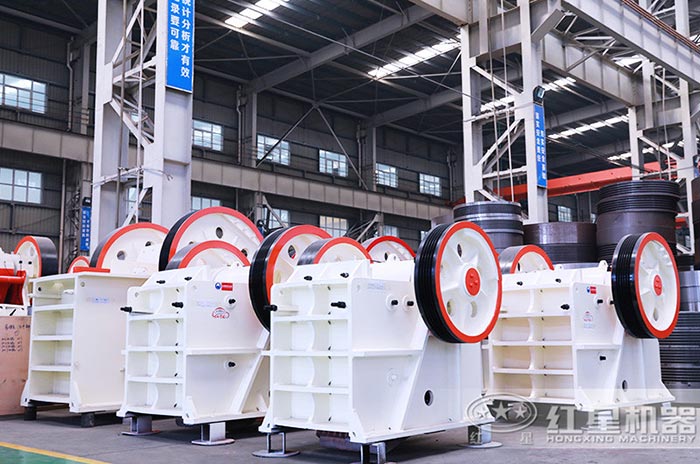

细颚破碎机----小型颚破

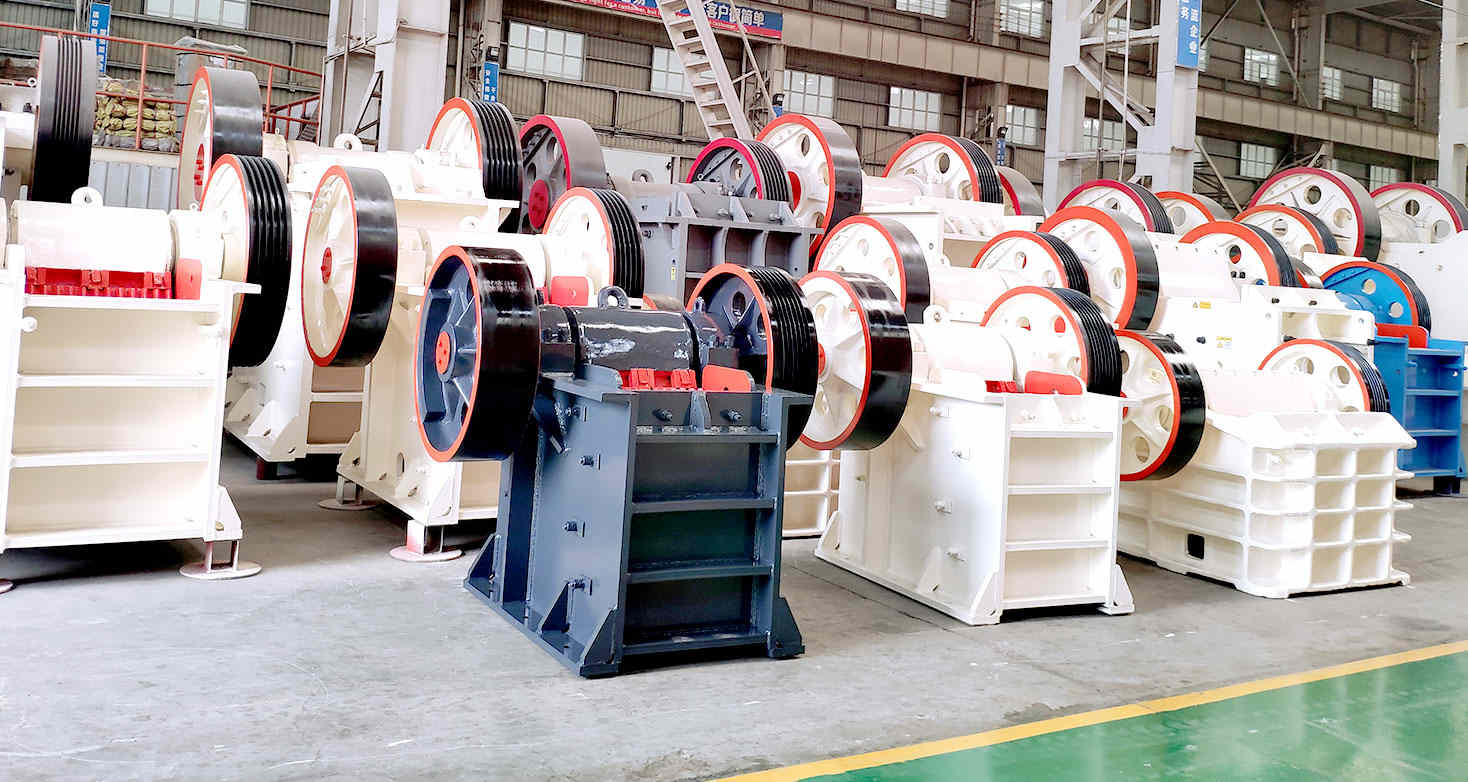

细颚破碎机----小型颚破车间现货

细颚破碎机价格多少?直销厂家更优惠

细颚破碎机价格多少钱?相比也是很多用户关心的问题,红星机器作为40多年生产经验的老厂家,没有任何中间商,所生产的细颚破碎机均是现货供应,给与更多用户优惠的价格!

红星机器专业矿山碎石机生产厂家,生产经验丰富,工艺技术成熟,设备质量有保障,售后专业、系统、完善,想要了解更多设备详细优惠报价,可点击在线咨询点击咨询价格

40年矿机制造经验,欢迎来厂考察(也可就近考察现场)

40年矿机制造经验,欢迎来厂考察(也可就近考察现场)

细颚式破碎机安全使用须知

1、本机操作人员,须经安全技术教育,方可操作;

2、严禁在运转过程中从上面朝机器内窥测;

3、严禁在动转时对机器进行任何调整,清理或检查工作;

4、严禁在运转时用手直接在进料口或破碎腔内搬运和挪动矿石;

5、电气设备应接地,电线绝缘可靠,并装在蛇管内。

型号与参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 1300×1090×1270
PE-400×600 400×600 340 40-100 16-64 275 6P   30 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 2660×2430×2800
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 3380×2870×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 2720×1950×1600
