对辊式破碎机的工作原理和结构

作者:红星机器 发布时间:2010/11/06 00:00:00 更新时间:2020/07/14 18:42:25

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

对辊破碎机是哪一种破碎机?

简称对辊破或辊式破碎机,这种机器结构简单,采用两个辊子相互转动把物料挤压粉碎,一般都是小型破碎机,出料也也可以调节,有人用它来制砂,效果也不错。用在小型砂料场,有单电机辊破和双击机辊破两种。

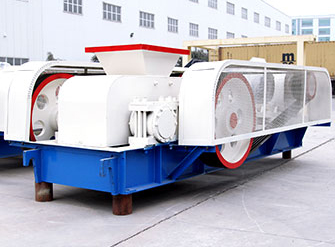

对辊式破碎机

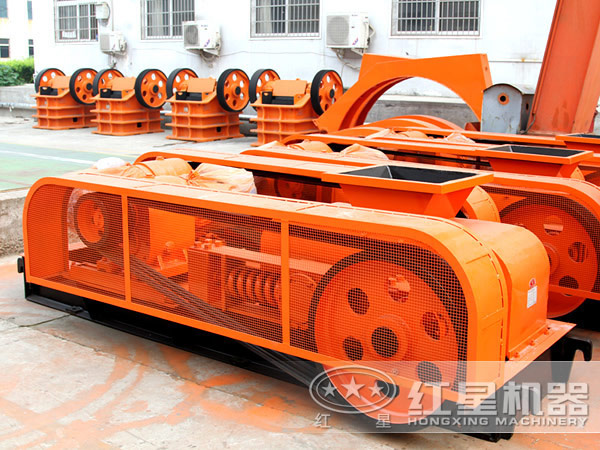

对辊式破碎机厂区图

对辊式破碎机的工作原理

对辊式破碎机将破碎物料经给料口落入两辊子之间,进行挤压破碎,成品物料自然落下。遇有过硬或不可破碎物时,对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让,使辊子间隙增大,过硬或不可破碎物落下,从而保护机器不受损坏。相向转动的两辊子有一定的间隙,改变间隙,即可控制产品 。双辊破碎机是利用一对相向转动的圆辊,四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

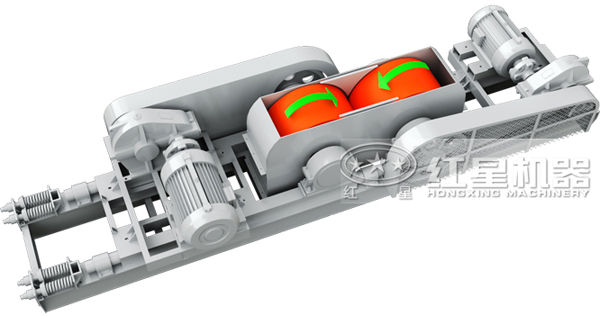

对辊式破碎机的工作原理

对辊式破碎机原理图

对辊式破碎机的结构

1、该系列对辊式破碎机主要由辊轮组成、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

2、出料粒度的调节:两辊轮之间装有楔形或垫片调节装置,楔形装置的顶端装有调整螺栓,当调整螺栓将楔块向上拉起时,楔块将活动辊轮顶离固定轮,即两辊轮间隙变大,出料粒度变大,当楔块向下时,活动辊轮在压紧弹簧的作用下两轮间隙变小,出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的,当增加垫片时两辊轮间隙变大,当减少垫片时两辊轮间隙变小,出料粒度变小。

3、驱动机构是由两个电动机,通过三角皮带传动到槽轮上拖动辊轮,按照相对方向运动旋转。在破碎物料时,物料从进料口通过辊轮,经碾压而破碎,破碎后的成品从底架下面排出。

4、为了安全,传动部分应根据实际情况自行安装安全罩。

对辊式破碎机效果较好

对辊式破碎机使用效果较好

对辊式破碎机运行的注意事项

1、要加强给矿的除铁工作 。非破碎物(钎头等物)掉入双辊间会损坏破碎机,以致造成停车事故。所以在破碎机前应安装除铁装置。

2、粘性物料容易堵塞破碎空间,在处理堵塞故障应停车处理,不可在运转中进行捅矿。

3、当处理的物料含大块较多时,要注意大块矿石容易从破碎空间挤出来 ,以防伤人或损坏设备。

4、双辊破碎机运转较长时间后,由于辊面的磨损较大,会引起产品粒度过细,这时要注意调整排矿口或对设备进行检修。

5、加强对双辊破碎机设备的检查 ,对设备的润滑部位要按时加油 ,保持设备良好的润滑状态。

对辊式破碎机

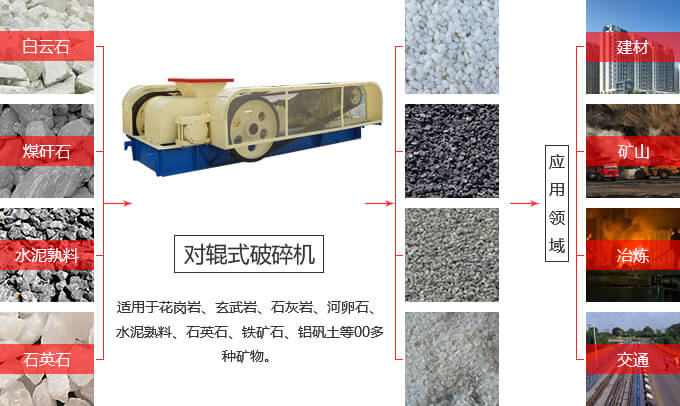

对辊式破碎机可用于多种物料

对辊式破碎机的安装与维护

一、机器的维护

1、轴承担负机器的全部负荷,所以良好的润滑对轴承寿命有很大的关系,它直接影响到机器的使用寿命和运转率,因而要求注入的润滑油必须清洁,密封必须良好。

2、新安装的轮箍容易发生松动必须经常进行检查.

3、注意机器各部位的工作是否正常.

4、注意检查易磨损件的磨损程度,随时注意更换被磨损的零件.

5、放活动装置的底架平面,应出去灰尘等物以免机器遇到不能破碎的物料时活动轴承不能在底架上移动,以致发生严重事故.

6、轴承油温升高,应立即停车检查原因加以消除.

7、转动齿轮在运转时若有冲击声应立即停车检查,并消除。

对辊式破碎机

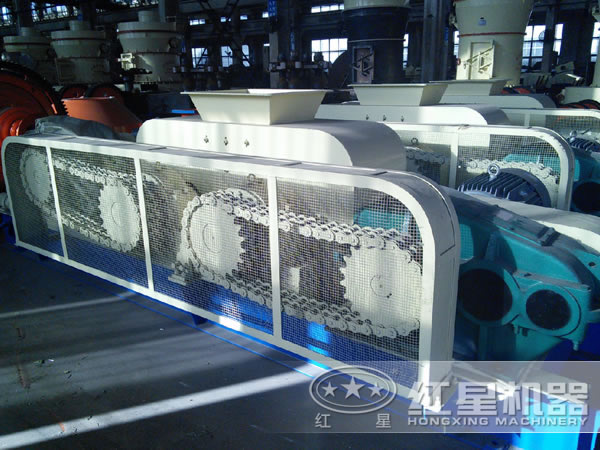

对辊式破碎机车间图

二、安装试车

1、该设备应安装在水平的混凝土基础上,用地脚螺栓固定。

2、安装时应注意主机体与水平的垂直。

3、安装后检查各部位螺栓有无松动及主机仓门是否紧固,如有请进行紧固。

4、按设备的动力配置电源线和控制开关。

5、检查完毕,进行空负荷试车,试车正常即可进行生产。

对辊式破碎机安装试车

对辊制砂机用于制砂生产线

红星机器对辊式破碎机值得选购!

红星机器的这款对辊式破碎机结构设计特别,工作原理成熟,而且还具有破碎效率高、产量高、操作容易、自动化程度高、节能环保等诸多优势,而且各种型号设备都有现货供应,可实现签约即可发货的需求。

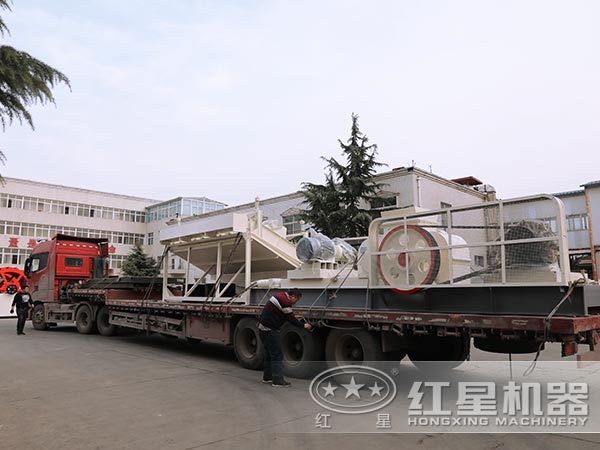

红星对辊式破碎机发货图

红星对辊式破碎机发货图

欢迎有需要的用户随时莅临我公司考察选购,我们会为您提供优越的设备及贴心的服务 。更多详细的对辊式破碎机信息了解,可随时在线咨询红星技术人员。
