常用分级机设备类型及其应用场合分析

作者:红星机器 发布时间:2015/02/03 09:18:30 更新时间:2020/12/08 17:50:17

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

在选矿工艺流程中,分级作业是重要的环节,通常与磨矿工艺相互配合,能够提高磨矿环节效率,从而保证选矿质量。由此可见分级工艺技术的重要性,因此,本文就常用的分级设备及其技术进行综合介绍。

分级设备一般是通过重力、离心力和机械振动等作用力和原理来进行分级作业,选矿上通常分为重力水力分级设备、离心力水力分级设备和高频细筛三大类。本文就对国内外选矿分级设备的研究应用进展情况进行评述,为正确选择及应用各类分级设备提供参考依据。

重力水力分级设备

1、螺旋分级机

螺旋分级机是选矿分级生产中一种较常用的、平流式水力分级设备。其结构见图1。主要由传动装置、螺旋叶片、槽体、升降机构、下部支座(轴瓦)和溢流堰组成。

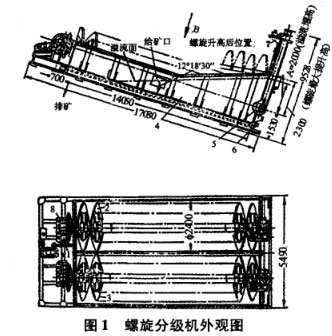

螺旋分级机外观图

螺旋分级机常用于磨矿闭路循环对矿浆进行按0.3~0.15mm粒级分级作业。由于设备存在分级面积小;分离出的合格矿粒在水平横向流动路径过长造成二次沉降;以及螺旋叶片转动引起矿浆扰动等影响,造成产品质量差和分级效果低,分级质效率一般在30%~50%左右,较高也只达60%,但沉砂浓度高可达80%以上。

这类设备结构简单、工作可靠、操作方便、运行费用低、槽子安装坡度较大,便于实现与磨机的自流联结等特点,可用于重力选矿厂中分级矿砂和细泥,及洗矿作业中的脱泥、脱水等作业,在磨矿作业中则往往作检查分级。

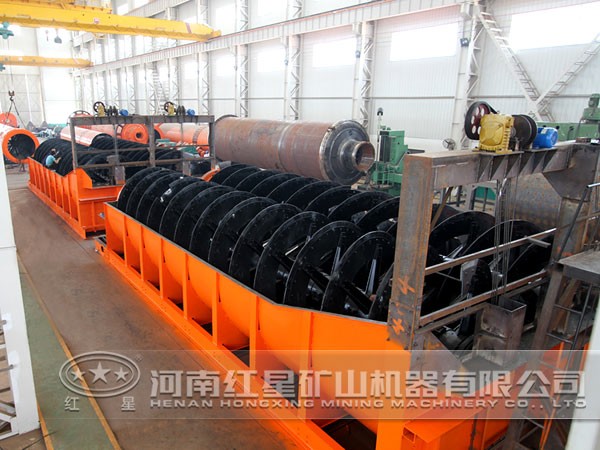

螺旋分级机

2、圆锥水力分级设备

分泥斗是一种结构简单的圆锥分级设备如图2。

分泥斗工作示意图

分泥斗主要用在水力分级机前对原矿进行脱泥,以提高分级效率;也可用在磨矿设备前为矿浆浓缩、脱水,提高磨机给矿浓度;还可用在各种矿泥选别设备前控制给矿浓度和矿量;在生产流程中还兼有储矿作用。分泥斗的特点是结构简单,容易制造,不需要动力,操作方便。缺点是配置高差较大,溢流横向流造成细粒回流或二次沉降现象发生,沉砂夹细严重,分级效率低。

圆锥水力分级机结构图如图3。

圆锥水力分级机图

设备适用于对金属、非金属矿及其它物料的分级。国内外生产资料表明,有关选矿厂采用圆锥水力分级机取代水力旋流器作为 分级设备与磨矿设备构成闭路分级,在处理量相同时,循环负荷从390%(一段分级系统)减少到136.5%(两段分级系统);最终产品的质量得到了改善,产品中细粒级(一200目)增加,粗粒级(+100目)减少。在正常生产状态下,磨矿机的磨矿能力处理量可提高30%以上。

3、机械搅拌式水力分级机

该机采用间断排矿,有利于提高沉砂浓度, 达40%~50%,可满足下道选别作业要求。设备在钨矿重选厂应用较多,据设备有关生产数据计算,按66μm粒级分级的质效率为60.36%。缺点是结构复杂,设备高度较大,与选别设备配置高差大,操作维护不便。

4、云锡式水力分级箱

分级箱常用于锡矿选厂摇床重选作业给料的分级作业,与摇床相配置,为摇床提供在粒度、数量和浓度上适合选别作业要求的给料。该分级设备用于摇床给料、原生和次生矿泥、复洗摇床给料分级作业,分级效率较低,为10%~30%左右。特点是设备结构简单,不耗动力,设备高度小,易于摇床配置,操作方便。工作时耗水量大,阻砂条容易堵塞,箱内矿浆拢动大,导致分级效率降低。

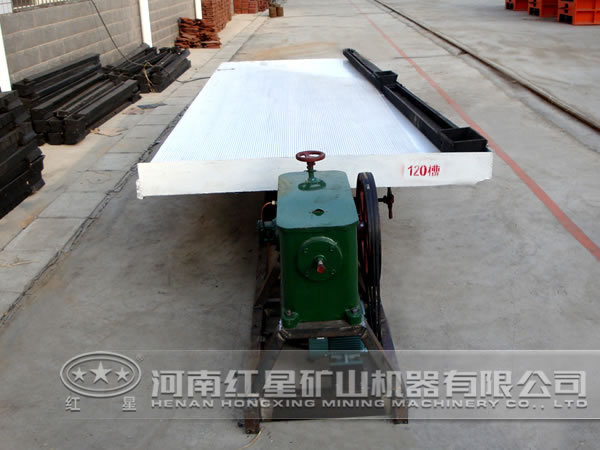

摇床

5、斜窄流分级箱

设备结构及作业的特点:①设备系分级单元集成元件经多次集成组合而成。首先是由分级单元集成为一个斜窄流分级组合体,其次是由几个相同的分级组合体及给料区、集砂区等功能部件构成一个完整的设备。

②采用斜浅层沉降原理分级,成数倍地提高设备单位占地面积的生产能力。

③采用斜窄流小断面作业,基本消除了水力分级中有害的矿浆横向流和“簖路”现象,从而大大地提高分级精度,提高分级产品质量和分级质效率。

④采用无压、开放式给(进)料,分级组合体利用给料区与分级作业区的矿浆静压差进行分级作业,设备无运动部件,动力、易损件消耗低,生产操作管理和维护简便。

设备应用于铁、钛、锡金属选矿中间矿浆产品按0.1—0.019mm粒级分级、脱泥作业,分级质效率为55%~80%,用于磷矿闭路磨矿分级回路中,分级质效率接近60%

离心力水力分级设备

主要由旋流器、水封箱、沉砂分级导管、给料管架、溢流和沉砂收集排放设施等组成。

设备常由多个25-250mm旋流器组装而成,常用于铁、钛、锡金属中间产品矿浆微细粒分级(脱泥)、浓缩与富集作业,分级效率为70%-80%,富集比大,沉砂浓度高,工作稳定。设备已应用于高岭土等非金属选矿除砂提纯和微细粒级(10、5)精选分级作业;以及用于氧化铝厂的砂状与细粒粉状氢氧化铝分离作业。

高频细筛分级设备

随着对高频细筛设备的不断研究与改进,采用多层重叠式筛网、高频低幅振动和耐磨防堵筛网等技术,设备结构合理、性能良好,筛网开孔率大,设备处理能力大,分级精度高,筛分效率高,同时筛网不易堵塞,使用寿命长等特点。

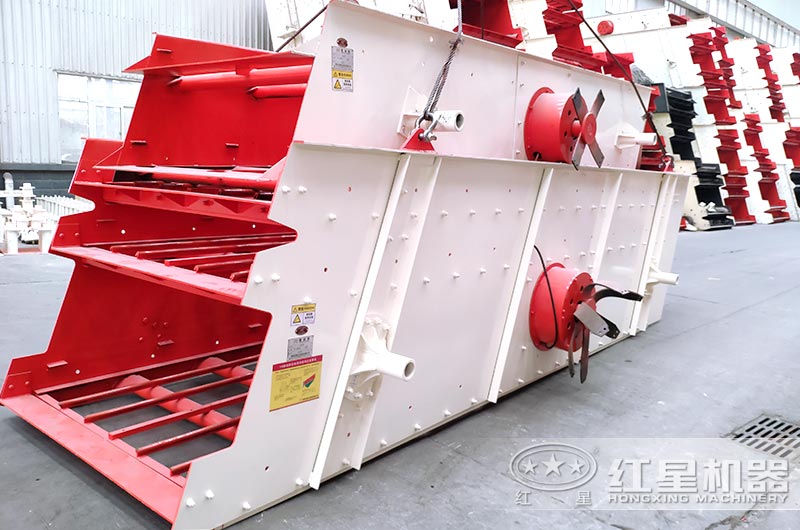

高频振动筛

振动筛分机,红星厂家分级机现货

设备已在国内黑色金属、有色金属、非金属矿山等行业中大量应用,在铁矿山中应用最多。在磨矿回路中既可作为独立的分级设备,又可与螺旋分级机、旋流器、浓泥斗等联合用于二次分级流程的分级,以进一步提高分级作业效率,同时也可作为进一步提高磁选精矿品位的筛分设备。

上述分级设备不仅结构及分级原理不同,性能不同,其产品粒度特性也不相同。这要求我们在分级作业设计和生产中,熟悉各类设备技术性能和应用范围,做好设备独立或联合运用的选择与应用工作。

综上所述,分级新设备的应用满足了新形势下选矿生产新工艺的要求,设备结构和技术性能在生产中得到进一步发挥,应用领域也越来越广阔。我公司在此基础之上不断研发新型分级设备,公司分级机设备型号规格齐全,欢迎大家致电咨询,咨询电话:0371-67772626,可来厂家免费参观,享受价格优惠折扣
