碎石机规格型号表及图片

作者:孙园园 发布时间:2022/04/21 17:51:07

厂家直销,一台也是出厂价! 如果您想了解我们的产品,欢迎点击咨询 在线咨询

2022年以来,各省市自治区围绕着国家重大战略部署和“十四五”规划,纷纷加大稳增长政策实施力度,“适度超前”开展基础设施投资。砂石骨料作为基建最重要且用量最大的原材料,诸多基础建设、重大项目的落地,将为砂石行业的发展带来新的动力。

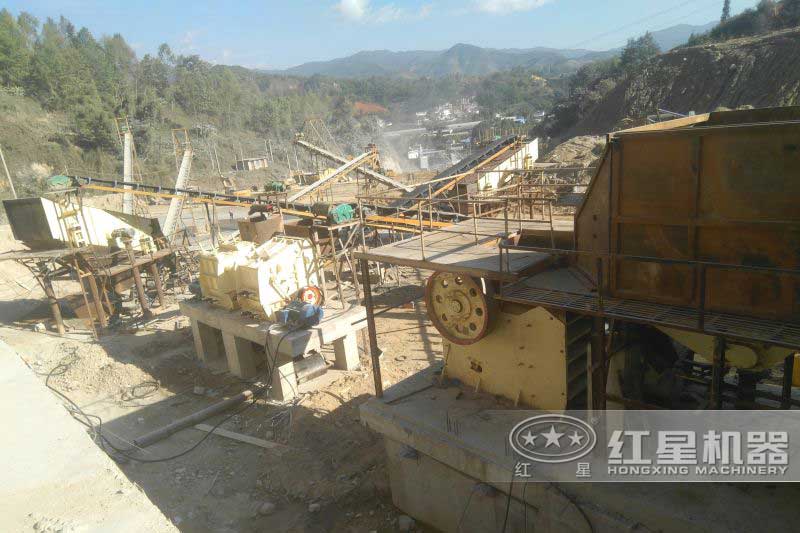

基建发展,砂石先行

基建发展,砂石先行

我们都知道天然砂石骨料供不应求,只有寄希望于机制砂石骨料来缓解资源紧张,保供应保进度,但机制砂石骨料的生产离不开破碎机的加工处理,这是一个连锁反应。关于市场上目前可选的碎石机规格型号及图片,本文为您总结了经常用的几款碎石设备,您可选购时参考。

碎石机规格型号表及图片

砂石行业常常用到的碎石机类型有颚式破碎机、反击式破碎机、圆锥破碎机、锤式破碎机、辊式破碎机、冲击式破碎机、复合式破碎机等。

常用的大型碎石机类型

常用的大型碎石机类型

常用的小型碎石机类型

常用的小型碎石机类型

颚式破碎机型号表

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

反击式破碎机型号表

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009

圆锥破碎机型号表

型号 腔型 破碎锥大端直径(mm) 给料口尺寸(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 电机功率(kw) 主机重量(t)
HPM200 C1 900 185 145 22~38 160~250 160 11
C2 125 100 18~38 145~250
C3 95 75 14~38 120~250
F1 76 60 12~25 108~210
F2 54 45 10~25 81~210
F3 23 20 8~25 72~210
HPM300 C1 1100 235 190 26~45 230~445 220 20
C2 211 170 20~45 200~445
C3 150 120 16~45 180~445
F1 107 85 14~25 160~220
F2 53 40 12~25 140~220
F3 25 20 8~25 120~220
HPM400 C1 1400 299 240 30~51 270~630 315 27
C2 198 160 20~51 243~630
C3 111 90 14~51 210~630
F1 92 75 12~25 162~370
F2 52 40 10~25 126~370
F3 51 40 8~25 104~370
HPM500 C1 1500 335 270 32~51 365~790 400 40
C2 286 230 25~51 328~790
C3 204 165 19~51 280~790
F1 133 105 16~25 202~450
F2 95 75 13~25 158~450
F3 52 40 8~25 122~450
HPM800 C1 2000 353 280 32~51 616~1100 630 70
C2 297 240 32~51 522~1100
C3 219 175 16~51 380~1100
F1 155 125 13~25 328~730
F2 92 75 10~25 270~730
F3 33 25 5~25 166~730

注:产量根据不同物料,进料粒度等因素其结果将有所不同

锤式破碎机型号表

型号 转子直径×长度 (mm) 进料口(长×宽)(mm) 最佳进料粒度 (mm) 处理能力(t/h) 电机功率 (kw) 外形尺寸 长×宽×高 (mm)
PCZ1308 Φ1330×790 870×780 ≤380 60-160 132 2880×2130×2390
PCZ1410 Φ1400×1000 1060×740 ≤450 80-210 2×90(160) 2830×2100×2485
PCZ1610 Φ1600×1000 1090×930 ≤480 100-230 2×132 3370×2415×2750
PCZ1612 Φ1600×1200 1340×1140 ≤500 120-350 2×160 3370×2613×2750
PCZ1615 Φ1600×1500 1570×1140 ≤550 200-550 2×200 3370×2925×2750
PCZ1716 Φ1700×1600 1420×1200 ≤600 400-850 2×250 3520×3000×3210
PCZ1720 Φ1700×2000 2030×1200 ≤650 500-1000 2×400 3670×3390×3330
PCZ1920 Φ1900×2000 1980×1210 ≤750 800-1500 2×500 4490×3910×3600
PCZ2225 Φ2200×2500 2530×1610 ≤1000 1500-3000 1250 4890×5010×4560

注:产量根据不同物料,进料粒度等因素其结果将有所不同

以上是部分碎石机规格型号表,如果这里面没有您需要的机型、产能,您可以点击联系厂家详细了解其他碎石机设备!

1、价格贵的:圆锥碎石机、反击式碎石机、冲击式碎石机、重锤式碎石机、这几种属于比较大型的碎石设备,产量可达1000-3000t/h,当然进料口大,出料细、粒度好、整齐度高,是常见的碎石设备。
2、价格便宜的:对辊式碎石机、复合式碎石机、细碎机、双级式碎石机属于小型碎石设备,产量低、价格便宜,适用于中小型产量碎石生产线,但出料同样可达到碎石标准要求,您可根据自身的情况选择。

碎石机一套下来要多少钱

碎石机一套下来不仅要有碎石机,还要包含给料机、筛分、传送等多种辅助工序,总体的成本投入主要是设备、场地、人工、原料、能耗等投入,如果问碎石机一套下来要多少钱?生产能力是非常大的影响因素,时产50吨和时产500吨的价格自然不一样。

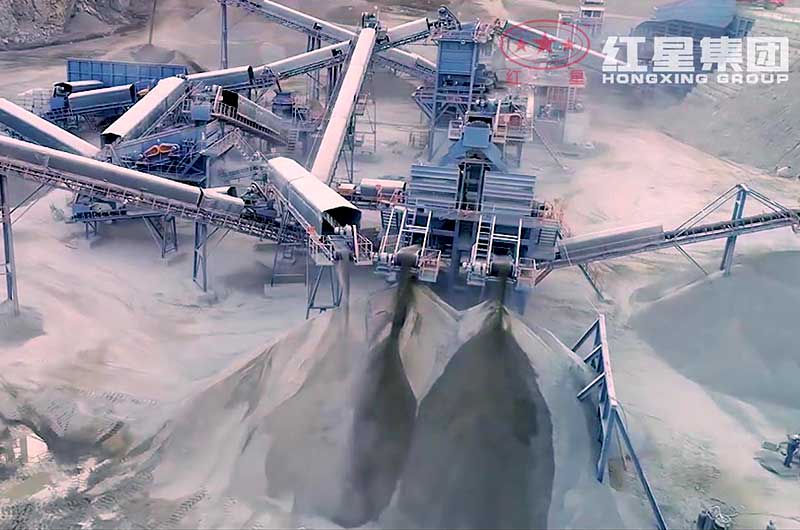

河北碎石厂

河北碎石厂

项目地点:河北廊坊

加工物料:石灰石

设计产量:1000t/h

投资成本:200多万

具体配置方案:

设 备型 号数 量
颚式破碎机PE1500×18001台
反击式破碎机PF15202台
振动给料机ZSW600×1801台
圆振动筛2YK30724台

在大型公路、水利、建筑等领域,一般根据石料的软硬性、产量大小、进出料要求、作业方式、场地面积大小等具体配置生产线。

附带:碎石规格型号“不同类型、用途不同”

在当前的石子粒径标准中,对碎石的要求更严格,严格到每毫米,碎石粒径通常在5-31.5mm之间,以下是标准的碎石粒径对准表:

石子标准碎石粒径:5-1石子代表5-10mm碎石
1-2石子代表10-20mm碎石
1-3石子代表16-31.5mm碎石
2-4石子代表二四分,国际标准为1/4-1/2英寸,表示10-15mm碎石
4-6石子代表四六分,国际标准为1/2-3/4英寸,表示15-20mm碎石

常用石子

常用石子

不同行业不同用途对石子粒径的要求:电厂变压器专用天然鹅卵石:5-8cm、8-12cm
鹅卵石滤料系列:2-4mm、4-8mm、8-16mm、16-24mm、24-32mm
园林路面工程系列:1-3cm、3-5cm、5-8cm、8-16cm、16-25cm、25-40cm
水处理垫层系列:2-3cm、3-5cm、5-8cm、8-16cm、16-32cm
化工厂专用系列(黑色天然鹅卵石)规格:5-8cm、8-12cm
