双腔鄂式破碎机破碎腔的两种设计方式比较

时间: 2012/12/28 8:27:44

双腔鄂式破碎机是在传统复摆鄂式破碎机的基础上采用新的结构设计而成,其破碎腔为对称式的双腔。工作时,一个腔进行破碎,另一个腔进行排矿。这样,破碎机可在双工作行程状态下运行。在一个工作周期内,物料会受到两次破碎和排矿,单位产量大大提高。

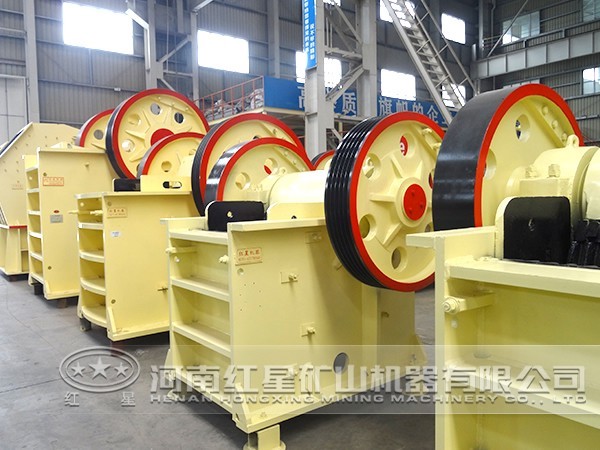

双腔鄂式破碎机,破碎机

在设计破碎机的两个破碎腔时,可采用并联和串联两种方式。

(1)破碎腔串联

破碎腔串联,即两个破碎腔在偏心轴的一侧,两破碎腔串联在一起。这种设计方式下,双腔鄂式破碎机在一个工作周期内,相当于转过了两个偏心,当动力经皮带轮带带动偏心轴旋转时,两破碎腔可以交替破碎物料,破碎机可以近似看成是连续工作的状态。

但在这种设计方式下,破碎机由于偏心轴过长,受力不均匀,有很大的振动。由于破碎腔串联存在上述的缺陷,因此市场不好。

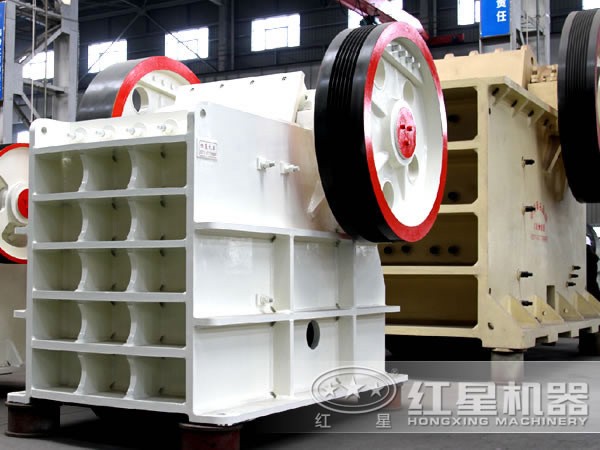

颚式破碎机

(2)破碎腔并联

破碎腔并联的设计采用对称双腔结构,两动鄂均安装在同根偏心轴上,并做成相互固定的结构。同时将偏心的位置下移,便于实现动鄂下部的支承。这种设计方式的特点是架构紧凑、简单,破碎产品粒度均匀,呈立方状,可在双工作行程状态下运行,不存在破碎机空行程的能量消耗。

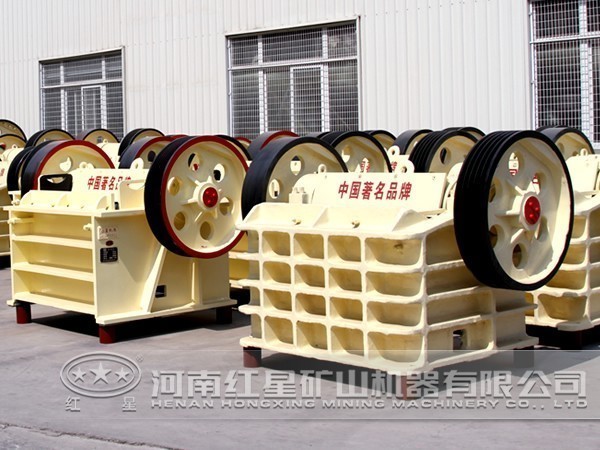

颚式破碎机

经过这两种破碎腔设计方式的对比,可知破碎腔并联的设计能使破碎机的处理能力大,且单位功耗低、金属单耗小,且机器运转可靠,因此是一种比较合适的设计方式。更多设备的免费咨询电话:0371-67772626。
