水泥生产工艺流程

水泥生产工艺流程—分类

硅酸盐类水泥生产工艺在水泥生产中具有代表性,是以石灰石和粘土为主要原料,经破碎、配料、磨细制成生料,然后喂入水泥窑中煅烧成熟料,再将熟料加适量石膏(有时还掺加混合材料或外加剂)磨细而成。

水泥生产随生料制备方法不同,可分为干法(包括半干法)与湿法(包括半湿法)两种。

①干法水泥生产工艺流程。将原料同时烘干并粉磨,或先烘干经粉磨成生料粉后喂入干法窑内煅烧成熟料的方法。但也有将生料粉加入适量水制成生料球,送入立波尔窑内煅烧成熟料的方法,称之为半干法,仍属干法生产之一种。

②湿法生产工艺流程。将原料加水粉磨成生料浆后,喂入湿法窑煅烧成熟料的方法。也有将湿法制备的生料浆脱水后,制成生料块入窑煅烧成熟料的方法,称为半湿法,仍属湿法生产之一种。

干法生产的主要优点是热耗低(如带有预热器的干法窑熟料热耗为3140~3768焦/千克),缺点是生料成分不易均匀,车间扬尘大,电耗较高。湿法生产具有操作简单,生料成分容易控制,产品质量好,料浆输送方便,车间扬尘少等优点,缺点是热耗高(熟料热耗通常为5234~6490焦/千克)。

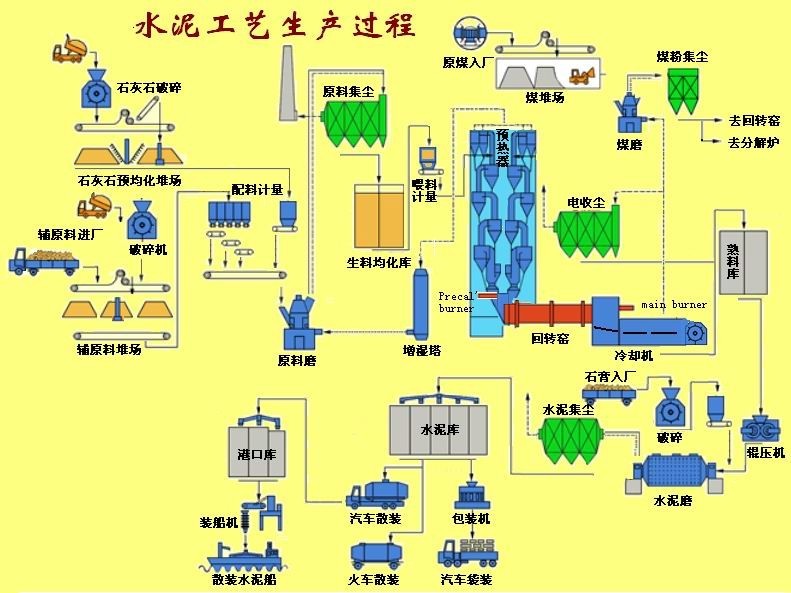

水泥工艺流程图

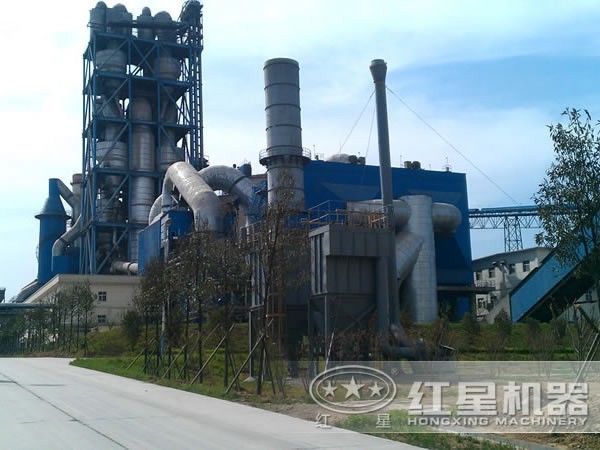

水泥工艺生产流程图

水泥生产工艺流程—生产工序

一套水泥生产工艺流程生产水泥,一般可分生料制备、熟料煅烧和水泥磨制成等三个工序。

(1)水泥生产工艺流程中的生料磨制

分干法和湿法两种。干法一般采用闭路操作系统,即原料经水泥磨磨细后,进入选粉机分选,粗粉回流入水泥磨磨再行粉磨的操作,并且多数采用物料在磨机内同时烘干并粉磨的工艺,所用水泥设备有管磨、中卸磨及辊式磨等。湿法通常采用管磨、棒球磨等一次通过水泥磨机不再回流的开路系统,但也有采用带分级机或弧形筛的闭路系统的。

(2)水泥生产工艺流程中的煅烧

煅烧熟料的水泥设备主要有立窑和回转窑两类,立窑适用于生产规模较小的工厂,大、中型厂宜采用回转窑。

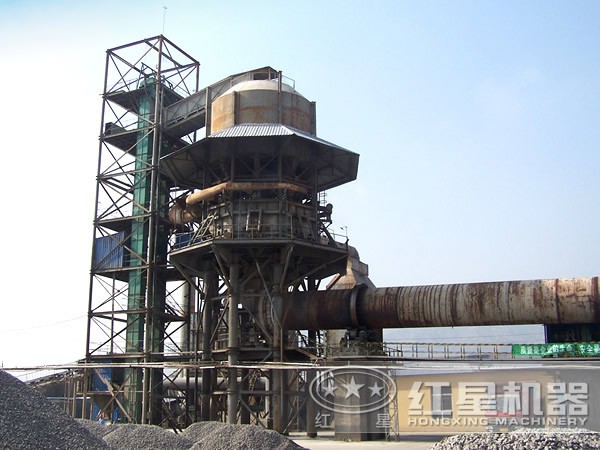

①立窑

窑筒体立置不转动的称为立窑。分普通立窑和机械化立窑。普通立窑是人工加料和人工卸料或机械加料,人工卸料;机械立窑是机械加料和机械卸料。机械立窑是连续操作的,它的产量、质量及劳动生产率都比普通立窑高。近年来,国外大多数立窑已被回转窑所取代,但在当前中国水泥工业中,立窑仍占有重要地位。根据建材技术政策要求,小型水泥厂应用机械化立窑,逐步取代普通立窑。

②回转窑

窑筒体卧置(略带斜度,约为3%),并能作回转运动的称为回转窑。分煅烧生料粉的干法窑和煅烧料浆(含水量通常为35%左右)的湿法窑。

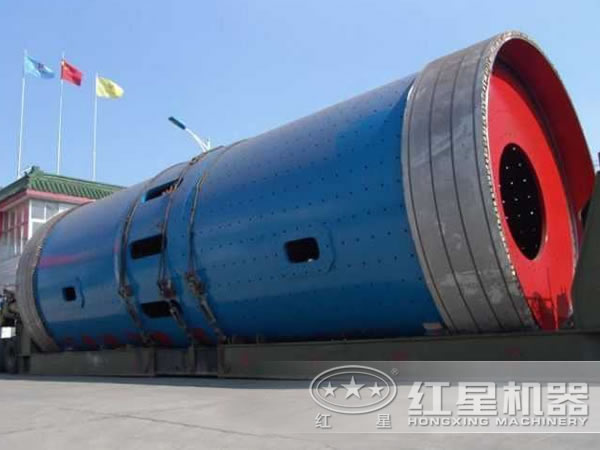

回转窑

水泥生产工艺流程—粉磨

水泥熟料的细磨通常采用圈流粉磨工艺(即闭路操作系统)。为了防止生产中的粉尘飞扬,水泥厂均装有收尘设备。电收尘器、袋式收尘器和旋风收尘器等是水泥厂常用的收尘设备。近年来,由于在原料预均化、生料粉的均化输送和收尘等方面采用了新技术和新设备,尤其是窑外分解技术的出现,一种新型干法水泥生产工艺流程随之产生。采用这种水泥生产工艺流程使干法生产的熟料质量不亚于湿法生产,电耗也有所降低,已成为各国水泥工业发展的趋势。

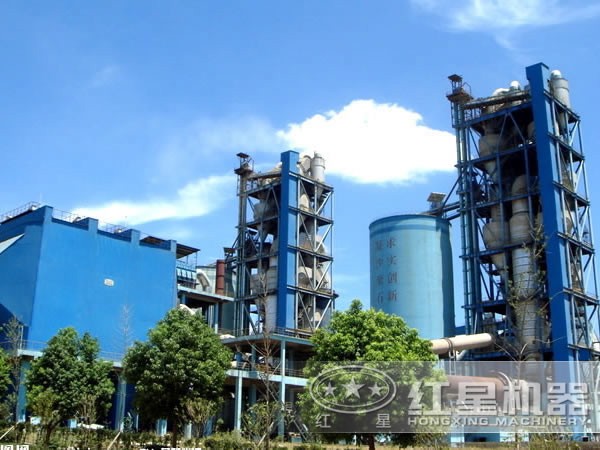

水泥生产工艺流程的举例

水泥生产工艺流程中原料和燃料进厂后,由化验室采样分析检验,同时按质量进行搭配均化,存放于原料堆棚。粘土、煤、硫铁矿粉由烘干机烘干水分至水泥生产工艺指标值,通过提升机提升到相应原料贮库中。石灰石、萤石、石膏经过两级破碎后,由提升机送入各自贮库。化验室根据石灰石、粘土、无烟煤、萤石、硫铁矿粉的质量情况,计算工艺配方,通过生料微机配料系统进行全黑生料的配料,由生料水泥磨机进行粉磨,每小时采样化验一次生料的氧化钙、三氧化二铁和细度的百分含量,及时进行调整,使各项数据符合工艺配方要求。磨出的黑生料经过斗式提升机提入生料库,化验室依据出磨生料质量情况,通过多库搭配和机械倒库方法进行生料的均化,经提升机提入两个生料均化库,生料经两个均化库进行搭配,将料提至成球盘料仓,由设在立窑面上的预加水成球控制装置进行料、水的配比,通过成球盘进行生料的成球。所成之球由立窑布料器将生料球布于窑内不同位置进行煅烧,烧出的熟料经卸料管、鳞板机送至熟料破碎机进行破碎,由化验室每小时采样一次进行熟料的化学、物理分析。根据熟料质量情况由提升机放入相应的熟料库,同时根据生产经营要求及建材市场情况,化验室将熟料、石膏、矿渣通过熟料微机配料系统进行水泥配比,由水泥磨机分别进行425号、525号普通硅酸盐水泥的粉磨,每小时采样一次进行分析检验。磨出的水泥经斗式提升机提入3个水泥库,化验室依据出磨水泥质量情况,通过多库搭配和机械倒库方法进行水泥的均化。经提升机送入2个水泥均化库,再经两个水泥生产工艺流程均化库搭配,由微机控制包装机进行水泥的包装,包装出来的袋装水泥存放于成品仓库,再经化验采样检验合格后签发水泥出厂通知单。
