颚式破碎机动颚的强度和刚度分析

发布时间:2013/04/13 13:04:46更新时间:2018/12/21 09:56:15

动颚是颚式破碎机的主要工作部件之一,其工作是否正常关系到破碎机的破碎效率。动颚的刚度和强度对动颚的工作性能有重要的影响,因此有必要分析动颚的刚度和强度。

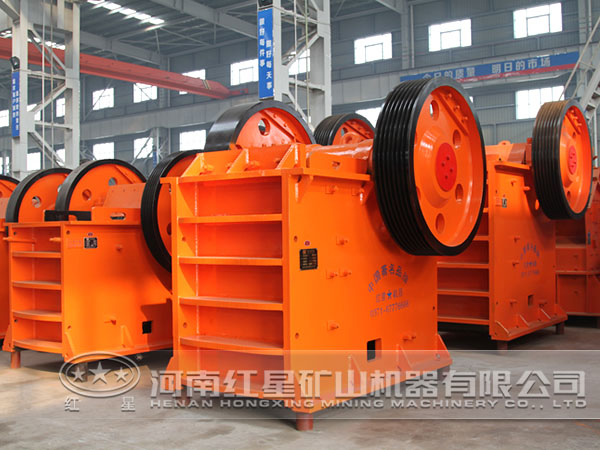

颚式破碎机

对动颚进行刚度和强度的分析之前,需要对动颚进行有限元分析。对计算结果分析有如下结果:

1、刚度分析

动颚的刚度对破碎机的破碎效果和轴承寿命均有比较明显的影响。在设计破碎机时,其刚度不能忽视。如动颚头部应力值虽然低,但不能减薄,必须保证其有足够的刚度,否则将影响轴承的寿命,严重时甚至会使轴承产生事故磨损。

2、强度分析

在肘板底座附件产生的应力较大,因为这几处是动颚最薄弱的环节。从动颚承受荷载的角度看,动颚有足够的可靠性。但是在实际运转过程中,还时有发生动颚破坏的现象,而破坏位置大多数在肘板座附近。其原因是用户使用不当,即将排料口过分调小,产生过压实现象,或破碎机经常过铁,或是破碎高强度物料使得破碎机经常产生尖峰负荷,导致动颚损坏。

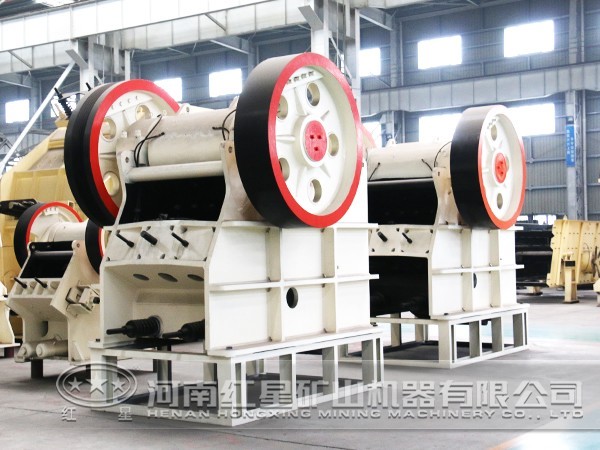

颚式破碎机

此外,动颚体和动颚头部的应力值较低,特别是头顶部应力值很低。动颚变形和应力分布取决于破碎力大小及破碎力的作用位置。当齿板磨损后,破碎力将增大,而作用位置沿动颚齿板下移,因此对其下部,即轴座附近更不利。
